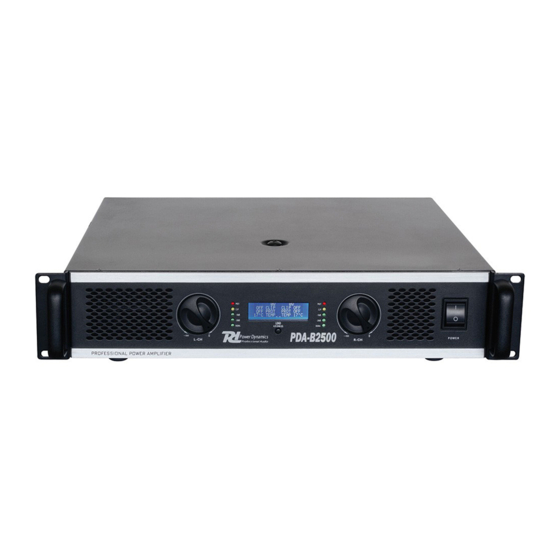

- Página 1 B-SERIE 171.193 171.194 171.196 PDA-B1500 2x 750W PDA-B2000 2x 1000W PDA-B2500 2x 1200W...
- Página 2 Important Safety Information WARNING: 3. Do not place metal objects or spill liquid TO PREVENT FIRE OR SHOCK HAZARD, DO inside the unit. Electric shock or malfunction NOT EXPOSE THIS APPLIANCE TO RAIN OR may result. MOISTURE. USE OF CONTROLS OR ADJUSTMENTS OR CAUTION: REFORMANCE OF PROCEDURES OTHER 1.
- Página 3 Important Safety Instructions 1. Read Instructions – All the safety and operating A. The power-supply cord or the plug has been instructions should be read before this product is damaged; or operated. B. Objects have fallen, or liquid has been spilled into 2.
- Página 4 Features Power Dynamics Professional stereo audio amplifier featuring high output power and excellent value for money. The CPA range of amplifiers are ideal for the starting DJ, smaller fixed installations in pubs, clubs canteens etc. or as a complement in larger disco installations.
- Página 5 DISPLAY Standard indication: Line-1: Output power of both output channels. Amplifier calculated the output power. NOTE: Select the correct load impedance (button 8) Calculation not 100% correct in bridge operatio Line-2: If CLIP ON the amplifier input/output is overloaded. Reduce in that case the input level. Line-3: Protection information.
- Página 6 Rear Panel Features 1. Cooling Vents. mode. Front to rear forced airflow. Bridge mode: This mode combines both Do not distruct air vents. amps on one channel which results in double power on this channel. Connects the signal to the left input channel and the WARNING! Do not use switch 2 or 4 output level can now be adjusted with the during operation.
- Página 7 Installation Connecting Input Both inputs are balanced. If a balanced output is unavailable, you can also use a unbalanced one, connect pin 3 – with pin1 mass (see below). Unbalanced line may result in noise over long cable runs. 1= earth / mass, 2=signal +, 3=signal – Connecting Output Make sure the amplifier is turned off before you wire the system.
- Página 8 Specifications Specification PDA-B1500 PDA-B2000 PDA-B2500 Ref. No. 171.193 171.194 171.196 4 Ohm Stereo Power (RMS) 2x 750W 2x 1000W 2x 1200W 8 Ohm Stereo Power (RMS) 2x 500W 2x 600W 2x 800W 2 Ohm Stereo Power (RMS) 2x 1000W 2x 1500W...
- Página 9 Veiligheidsinformatie WAARSCHUWING: OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U DIT APPARAAT NIET BLOOT TE STELLEN AAN REGEN OF VOCHT. LET OP: 1. Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot electrische schokken of defecten.
- Página 10 Wanneer het product aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau en muurbeugels deze wel kunnnen dragen. Kunt u het niet berekenen schakel dan vakbekwaam personeel in. Kenmerken Power Dynamics Professionele stereo audio-versterkers hebben de volgende kenmerken : Blauw LCD Display ...
- Página 11 VOORZIJDE 1. Koeling. dan onmiddellijk lager (minimum) gedraaid Rooster voor geforceerde koeling van de te worden. Soms gaan deze LEDs aan en luchtstroom. uit, dit kan nóg geen probleem zijn. 2. Volume-regelaars. 5. Signaal-indicatoren. Regelaars voor beide kanalen. Wanneer de Deze LEDs geven aan wanneer er clip indicatoren (4) branden dienen de audiosignalen aanwezig zijn..
- Página 12 DISPLAY Standaard indicatie: Lijn-1: Hier staat het uitgangsvermogen van beide kanalen door de versterker berekent. NB: Selecteer de juiste impedantie (toets 8 aan voorzijde) Lijn-2: Als hier staat “CLIP ON” is het kanaal overbelast. Zet volumeregelaar(s) op een lager niveau. Lijn-3: Als hier staat “PROT ON”...
- Página 13 ACHTERZIJDE 1. Ventilator-opening. Ventilator-opening voor het geforceerd koelen van de luchtstroom. 2. Cross-over schakelaar. x1=45-960Hz, x10=450-9600Hz 3. Instellen cross-over frequentie. 4. Filter selectieschakelaar. 5. Ongebalanceerde 6.3mm Stereo Jack -ingangen. Twee 6.3mm stereo jack -ingangen om een audiobron op aan te sluiten (mixer etc.). 6.
- Página 14 Installatie Ingangen Beide ingangen zijn gebalanceerd. Als een gebalanceerde uitgang niet beschikbaar is, kan ook een ongebalanceerde gebruikt worden, verbind pin 3 – met pin1 massa (zie hieronder). Ongebalanceerde kabels/snoeren kunnen noise veroorzaken over lange afstand. 1= aarde / massa, 2=signaal +, 3=signaal – Aansluiten van de uitgang Zorg er voor dat de versterker uitgeschakeld is tijdens de bekabeling van de installatie.
- Página 15 Specificaties Specification PDA-B1500 PDA-B2000 PDA-B2500 Ref. No. 171.193 171.194 171.196 4 Ohm Stereo Power (RMS) 2x 750W 2x 1000W 2x 1200W 8 Ohm Stereo Power (RMS) 2x 500W 2x 600W 2x 800W 2 Ohm Stereo Power (RMS) 2x 1000W 2x 1500W...
- Página 16 Sicherheitshinweise WARNUNG: UM FEUER- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN. VORSICHT: 1. Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzschnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnur ziehen.
- Página 17 Merkmale Professionelle Audio Stereo-Verstärker von Power Dynamics zeichnen sich durch hohe Ausgangsleistung und ein ausgezeichnetes Preis-/Leistungsverhältnis aus. Die CPA Serie ist ideal für den Einsteiger-DJ, kleine Festanlagen in Pubs, Clubs, Kantinen usw. oder als Ergänzung in grösseren Disco Anlagen ...
- Página 18 DISPLAY Standard Indikation: Zeile-1: Hier wird die Ausgangsleistung angezeigt der beiden Kanäle, vom Verstärker berechnet. Hinweis: Selektieren Sie 4 oder 8 Ohm Impedanz (Frontseite taste 8) Zeile-2: Bei Überlastung eines Kanals lautet die Anzeige “CLIP ON” . Drehen Sie die Lautstärkeregler auf Minimum.
- Página 19 RÜCKSEITE 1. Belüftungsgitter Eingangskanal an und der Ausgangspegel Ventilatoröffnung zur Kühlung des Verstärkers. kann nun mit dem linken Lautstärkeregler eingestellt werden. 2. Cross-over Schalter X1=45-960Hz , x10=450-9600Hz 9. Ground Lift Schalter 3. Einstellung Cross-over Frequenz Trennt die Schaltungen von der Masse, falls 4.
- Página 20 Aufbau Eingänge Beide Eingänge sind symmetrisch. Wenn kein symmetrischer Ausgang zur Verfügung steht, können Sie auch einen asymmetrischen Ausgang benutzen. Schliessen Sie Pin 3 mit Pin 1 Masse (s.u.) zusammen. Bei einer asymmetrischen Verbindung können bei längeren Kabelwegen Störungen auftreten. 1= Erde/Masse, 2=Signal +, 3=Signal –...
- Página 21 Technische Daten Specification PDA-B1500 PDA-B2000 PDA-B2500 Ref. No. 171.193 171.194 171.196 4 Ohm Stereo Power (RMS) 2x 750W 2x 1000W 2x 1200W 8 Ohm Stereo Power (RMS) 2x 500W 2x 600W 2x 800W 2 Ohm Stereo Power (RMS) 2x 1000W...
- Página 22 Información Importante de Seguridad ADVERTENCIA: PARA PREVENIR INCENDIOS O DESCARGAS EL USO DE OTROS CONTROLES, ELÉCTRICAS, NO EXPONGA ESTE APARATO AJUSTES O REFORMAS DE A LA LLUVIA O A LA HUMEDAD. PROCEDIMIENTOS QUE NO SE ESPECIFICAN AQUÍ PUEDEN PRECAUCIÓN: RESULTAR EN LA EXPOSICIÓN DE 1.
- Página 23 Instrucciones Importantes de Seguridad 1. Lea las instrucciones – Todas las instrucciones de B. Objetos han caído, o se derrame líquido en el funcionamiento y de seguridad deberían leerse antes de aparato; o utilizar el producto. C. El aparato haya estado expuesto a la lluvia; o 2.
- Página 24 CARACTERÍSTICAS El amplificador de audio estéreo Power Dynamics Professional proporciona una alta potencia de salida por poco dinero. El gama de amplificadores CPA son ideales para los DJs amateurs, instalaciones fijas de menor tamaño en pubs, casinos, etc. o como complemento en grandes instalaciones de disco.
- Página 25 DISPLAY Indicaciones estandar: Linea-1: Potencia de salida de ambos canals calculado por el amplificador. NOTA: Selecione la carga correcta (boton 8) El calculo no es 100% correcto en modo bridge Linea-2: Si CLIP ON el amplificador esta sobrecargado. Reduzca el nivel de entrada. Linea-3: Informacion sobre proteccion.
- Página 26 Panel trasero 1. Ventilador. izquierdo/derecho. Ventilación forzada de delante hacia atrás. Modo puente: Este modo combina ambos amplificadores en un solo canal lo que 2. Conmutador de Crossover. proporciona el doble de potencia en este x1=45-960Hz ; x10=450-9600Hz canal. Conecta la señal del canal de entrada izquierdo y el nivel de salida ya se puede 3.
- Página 27 Instalación Conectar entradas Ambas entradas son balanceadas. Si no dispone de una salida balanceada, también puede usar una no balanceada, puentee el pin 3 – con el pin1 (masa) (véase debajo). Las líneas no balanceadas pueden generar ruidos si las distancias son muy largas. 1= tierra / masa, 2=señal +, 3=señal –...
- Página 28 Especificaciones Specification PDA-B1500 PDA-B2000 PDA-B2500 Modelo Ref. No. 171.193 171.194 171.196 4 Ohm Stereo Potencia (RMS) 2x 750W 2x 1000W 2x 1200W 8 Ohm Stereo Potencia (RMS) 2x 500W 2x 600W 2x 800W 2 Ohm Stereo Potencia (RMS) 2x 1000W...
- Página 29 Product number: 171.193 / 171.194 / 171.196 Product Description: PowerDynamics PDA-B1500 Professional Amplifier PowerDynamics PDA-B2000 Professional Amplifier PowerDynamics PDA-B2500 Professional Amplifier Regulatory Requirement: EN 60065 EN 55013 EN 55020 EN 61000-3-2/-3-3 The product met the requirements stated in the above mentioned Declaration(s).
- Página 30 www.tronios.com Copyright © 2011 by TRONIOS the Netherlands...
