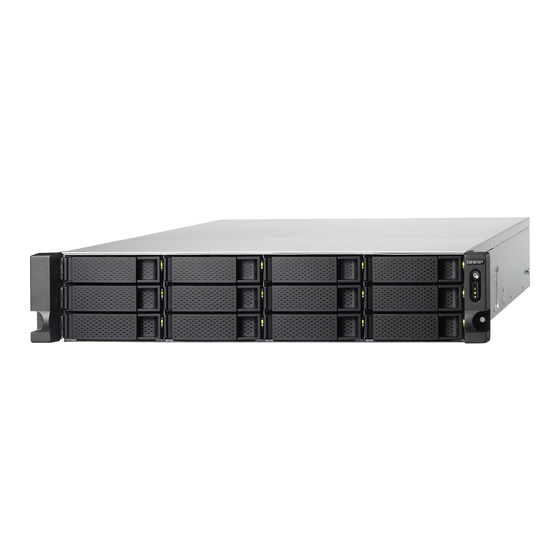

- Página 1 TS-x53BU TS-453BU TS-853BU TS-1253BU TS-453BU-RP TS-853BU-RP TS-1253BU-RP Guía de usuario Versión del documento: 1 28/09/2017...
- Página 2 Guía de usuario de TS-x53BU Contenido 1. Introducción Sobre esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Sobre el TS-x53BU............................4 Especificaciones de hardware........................4 Contenido del paquete..........................6 Componentes............................... 7 Panel frontal............................. 7 Panel trasero............................8 Placa del sistema...........................
- Página 3 7. Aviso Garantía limitada............................47 Exención..............................47 GNU Public License............................47 Declaración de FCC........................... 55 Aviso de CE..............................55 SJ/T 11364-2006............................56...
- Página 4 Guía de usuario de TS-x53BU 1. Introducción Sobre esta guía Esta guía contiene información sobre el NAS QNAPTS-x53BU e instrucciones paso a paso para instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para resolución de problemas. Audiencia Este documento está...
- Página 5 Especificaciones de hardware Nota Si se modifica el hardware o software del producto de QNAP, se anulará la garantía. QNAP no se responsabiliza por cualquier pérdida de daños o datos debida a modificaciones no autorizadas y a la instalación de aplicaciones de terceros no compatibles.
- Página 6 • Memoria de 4 GB: 2 x 2 GB SODIMM DDR3L • Memoria de 8 GB: 2 x 4 GB SODIMM DDR3L Nota • Utilice solamente módulos de memoria QNAP para mantener el rendimiento y la estabilidad del sistema. Para dispositivos NAS con más de una ranura de memoria, use módulos QNAP con las mismas especificaciones.
- Página 7 • Humedad relativa sin condensación: 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80.6˚F) Nota Las especificaciones del modelo pueden cambiar sin previo aviso. Para ver las últimas especificaciones, vaya a https://www.qnap.com Contenido del paquete Elemento Cantidad TS-x53BU NAS Cables de alimentación eléctrica...
- Página 8 Guía de usuario de TS-x53BU Componentes Panel frontal TS-853BU, TS-853BU-RP, TS-1253BU, TS-1253BU-RP N.º Componente N.º Componente Botón de encendido LED de Ethernet Gigabit LED de estado LED de estado de la unidad LED de unidad de expansión TS-453BU, TS-453BU-RP Descripción general del producto...
- Página 9 Guía de usuario de TS-x53BU N.º Componente N.º Componente LED de estado LED 4 de unidad LED 1 de unidad LED de Ethernet Gigabit LED 2 de unidad Botón de encendido LED 3 de unidad Panel trasero TS-453BU, TS-853BU, TS-1253BU N.º...
- Página 10 Guía de usuario de TS-x53BU TS-453BU-RP, TS-853BU-RP, TS-1253BU-RP N.º Componente N.º Componente Tornillo de la tapa de la carcasa Puerto de alimentación Puerto USB 3.0 Unidad de alimentación eléctrica Puerto Gigabit 4 Tapa para PCIe Puerto Gigabit 3 Puerto HDMI Puerto USB 3.0 Puerto Gigabit 2 Puerto Gigabit 1...
- Página 11 Guía de usuario de TS-x53BU Placa del sistema N.º Componente N.º Componente PCIe 2.0 x 2 ranuras Ranura de memoria SODIMM 2 Ranura de memoria SODIMM 1 Numeración de unidades TS-453BU, TS-453BU-RP TS-853BU, TS-853BU-RP Descripción general del producto...
- Página 12 Hardware y periféricos • Unidades de almacenamiento Para más detalles sobre las unidades compatibles, vaya a https:// www.qnap.com/compatibility/. • Cable de red Herramientas • #1 o #2 destornillador Phillips • Muñequera antiestática Configurar el NAS 1.
- Página 13 Guía de usuario de TS-x53BU Para ver detalles, consulte Instalación de QTS. 7. Inicie sesión en QTS. Descripción general del producto...
- Página 14 Guía de usuario de TS-x53BU 3. Instalación y configuración Este capítulo contiene instrucciones para la configuración e instalación de firmware y hardware específico. Instalación de hardware Esta sección contiene información sobre la instalación de unidades, módulos de memoria y tarjetas de expansión.
- Página 15 Guía de usuario de TS-x53BU b. Coloque los tornillos para fijar la unidad a la bandeja. 4. Cargue la bandeja de unidades en la bahía. a. Inserte la bandeja en la bahía. b. Empuje el asa hasta que encaje. 5. Encienda el NAS. Instalación y configuración...
- Página 16 Guía de usuario de TS-x53BU Instalar unidades de disco duro o unidades de estado sólido de 2.5 pulgadas Aviso • La instalación de una unidad borra todos los datos de la misma. • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
- Página 17 Guía de usuario de TS-x53BU 4. Cargue la bandeja de unidades en la bahía. a. Inserte la bandeja en la bahía. b. Empuje el asa hasta que encaje. 5. Encienda el NAS. Instalación y configuración...
- Página 18 Guía de usuario de TS-x53BU Instalar tarjetas de expansión Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la compañía se envían con los soportes necesarios para todos los modelos de QNAP NAS. Para ver detalles sobre tarjetas de expansión y soportes compatibles, vaya a http://www.qnap.com/...
- Página 19 Guía de usuario de TS-x53BU 2. Deslice la tapa de la carcasa hacia atrás. 3. Tire de la tapa de la carcasa hacia arriba hasta que se suelte totalmente del chasis. • TS-453BU, TS-453BU-RP 1. Retire los tornillos que sujetan la tapa de la carcasa al chasis. Instalación y configuración...
- Página 20 2. Deslice la tapa de la carcasa hacia atrás. 3. Tire de la tapa de la carcasa hacia arriba hasta que se suelte totalmente del chasis. 6. Opcional: Fije el soporte del QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente.
- Página 21 Guía de usuario de TS-x53BU b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. d. Compruebe que el soporte esté fijado a la tarjeta. 7. Retire la tapa para PCIe.
- Página 22 Guía de usuario de TS-x53BU 8. Instale la tarjeta de expansión. a. Sujete la tarjeta de expansión por los bordes. b. Inserte la tarjeta en la ranura. c. Coloque el tornillo. 9. Coloque la tapa de la carcasa. • TS-853BU, TS-853BU-RP, TS-1253BU, TS-1253BU-RP 1.
- Página 23 Guía de usuario de TS-x53BU 2. Deslice la tapa de la carcasa hacia delante hasta que encaje totalmente en el chasis. 3. Apriete los tornillos que sujetan la tapa de la carcasa al chasis. Instalación y configuración...
- Página 24 Guía de usuario de TS-x53BU • TS-453BU, TS-453BU-RP 1. Deslice la tapa de la carcasa hacia abajo, en el chasis. 2. Deslice la tapa de la carcasa hacia delante hasta que encaje totalmente en el chasis. 3. Fije los tornillos que sujetan la tapa de la carcasa al chasis. Instalación y configuración...
- Página 25 El NAS tiene dos ranuras de memoria. Puede aumentar la capacidad de memoria del NAS mejorando los módulos de memoria. Utilice solo módulos de QNAP del mismo tipo y misma capacidad para mantener el rendimiento y la estabilidad del sistema. Puede comprar módulos de memoria QNAP en distribuidores autorizados.
- Página 26 Guía de usuario de TS-x53BU 2. Deslice la tapa de la carcasa hacia atrás. 3. Tire de la tapa de la carcasa hacia arriba hasta que se suelte totalmente del chasis. • TS-453BU, TS-453BU-RP 1. Retire los tornillos que sujetan la tapa de la carcasa al chasis. Instalación y configuración...
- Página 27 Guía de usuario de TS-x53BU 2. Deslice la tapa de la carcasa hacia atrás. 3. Tire de la tapa de la carcasa hacia arriba hasta que se suelte totalmente del chasis. 5. Extraiga un módulo de memoria existente. a. De forma simultánea tire hacia fuera de los ganchos de retención para liberar el módulo. Instalación y configuración...
- Página 28 Guía de usuario de TS-x53BU b. Compruebe que el módulo se haya inclinado hacia arriba y se haya liberado totalmente de la ranura. Aviso Si intenta extraer un módulo que no se ha soltado totalmente puede dañar el módulo y la placa base.
- Página 29 Guía de usuario de TS-x53BU d. Presione con cuidado el módulo hacia abajo hasta que los ganchos de retención encajen. 7. Coloque la tapa de la carcasa. • TS-853BU, TS-853BU-RP, TS-1253BU, TS-1253BU-RP 1. Deslice la tapa de la carcasa hacia abajo, en el chasis. 2.
- Página 30 Guía de usuario de TS-x53BU 3. Apriete los tornillos que sujetan la tapa de la carcasa al chasis. • TS-453BU, TS-453BU-RP 1. Deslice la tapa de la carcasa hacia abajo, en el chasis. 2. Deslice la tapa de la carcasa hacia delante hasta que encaje totalmente en el chasis. Instalación y configuración...
- Página 31 Guía de usuario de TS-x53BU 3. Fije los tornillos que sujetan la tapa de la carcasa al chasis. 8. Conecte todos los cables y accesorios externos. 9. Conecte el cable de la alimentación eléctrica a la toma de corriente. 10. Encienda el NAS. 11.
- Página 32 El TS-x53BU es compatible con el siguiente modelo: • RAIL-B02 Los kits de rieles no están incluidos con el NAS y deben comprarse por separado. Para más detalles contacte con un distribuidor autorizado o vaya a http://shop.qnap.com. Instalación y configuración...
- Página 33 Guía de usuario de TS-x53BU Puede encontrar la información de instalación en el paquete del kit de rieles. Instalar asas Instalar asas permite un mejor agarre y mayor seguridad para el NAS en un bastidor. Las asas del TS-453BU y el TS-453BU-RP deben instalarse manualmente. 1.
- Página 34 Guía de usuario de TS-x53BU 4. Instale una segunda asa en el otro lateral del chasis. 5. Encienda el NAS. Intercambio en caliente de unidades de alimentación eléctrica redundantes Los dispositivos NAS con unidades de alimentación eléctrica redundantes son compatibles con el intercambio en caliente.
- Página 35 4. Conecte el cable de la alimentación eléctrica a la PSU y la toma de corriente. 5. Encienda el NAS. Instalación de QTS TS-x53BU usa el sistema operativo de QNAP QTS. Puede instalar QTS mediante cualquiera de los siguientes métodos. Método Descripción...
- Página 36 8. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 9. Haga clic en Siguiente.
- Página 37 • Escanee el código QR del NAS con un dispositivo móvil. La página web incluye una lista con todos los dispositivos QNAP NAS no inicializados de la red local. 4. Encuentre su NAS en la lista y, a continuación, haga clic en Inicializar.
- Página 38 12. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 13. Haga clic en Siguiente.
- Página 39 La instalación de QTS borrará todos los datos de las unidades. Realice una copia de seguridad de sus datos antes de proceder. 1. Conecte un monitor HDMI al NAS. 2. Conecte un teclado USB al NAS o prepare el control remoto QNAP IR (no disponible en todos los modelos). 3. Encienda el NAS.
- Página 40 Guía de usuario de TS-x53BU Aviso Si hace clic en Siguiente se eliminarán todos los datos de la unidad antes de instalar QTS. 11. Haga clic en Siguiente. QTS está instalado. Instalación y configuración...
- Página 41 Guía de usuario de TS-x53BU 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará. durante 1.5 segundos.
- Página 42 Guía de usuario de TS-x53BU Los LED indican el estado del sistema e información relativa al encendido del NAS. La siguiente información sobre LED solo es aplicable si la unidad se ha instalado correctamente y el NAS se ha conectado a la red. Para ver detalles sobre la ubicación de los LED, consulte Componentes.
- Página 43 Guía de usuario de TS-x53BU Estado Descripción LAN gigabit Izquierda: verde El puerto Ethernet está conectado a una red 1 Gigabit. (trasero) Izquierda: ámbar El puerto Ethernet está conectado a una red 100 megabit. Izquierda: apagado El NAS no está conectado a una red. Derecha: verde El puerto Ethernet está...
- Página 44 Guía de usuario de TS-x53BU Duración Frecuencia Descripción Bip largo (1.5 segundos) 3 (cada 5 minutos) El ventilador del sistema no está funcionando. • El volumen de disco está a punto de alcanzar su capacidad máxima. • El volumen de disco ha alcanzado su capacidad máxima.
- Página 45 Guía de usuario de TS-x53BU 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
- Página 46 Sí RAID 0 Sí RAID 1 Sí RAID 5 Sí RAID 6 Sí RAID 10 Ayuda y otros recursos QNAP ofrece los siguientes recursos: Recurso Dirección URL Documentación http://docs.qnap.com Servicio de ayuda http://helpdesk.qnap.com Descargas http://download.qnap.com Foro de la comunidad http://forum.qnap.com...
- Página 47 Proporciona varios servicios de acceso remoto tales como DDNS y CloudLink. myQNAPcloud ID Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Te permite localizar y acceder a los dispositivos del NAS QNAP en tu red de área local. Sistema Operativo del NAS QNAP. Glosario...
- Página 48 En ningún caso la responsabilidad de QNAP debe exceder el precio pagado por el producto por los daños directos, indirectos, especiales, incidentales o consecuenciales que resulten del uso del producto, su software acompañante o su documentación.QNAP no ofrece garantía o representación, expresa, implícita ni...
- Página 49 Guía de usuario de TS-x53BU The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Página 50 Guía de usuario de TS-x53BU To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
- Página 51 Guía de usuario de TS-x53BU respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Página 52 Guía de usuario de TS-x53BU c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b. d.
- Página 53 Guía de usuario de TS-x53BU When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Página 54 Guía de usuario de TS-x53BU accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Página 55 Guía de usuario de TS-x53BU covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
