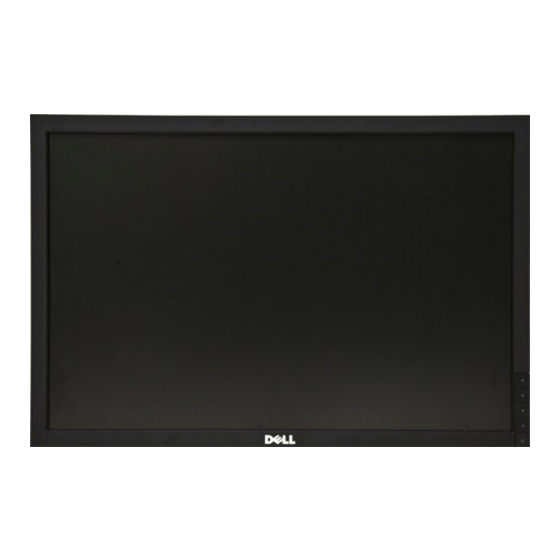

Guía de Usuario del Monitor de Pantalla Plana P2010H de Dell™
Acerca del monitor
Configurar el Monitor
Usar el Monitor
Resolución de Problemas
Apéndice
Notas, Avisos y Atenciones
NOTA:
UNA NOTA indica información importante que le ayuda a utilizar mejor su equipo.
AVISO:
Un AVISO indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.
PRECAUCIÓN: Una ATENCIÓN indica que es posible provocar daños a la propiedad, a la persona o que se puede causar la muerte.
La información en este documento está sujeta a cambios sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows y Windows NT son marcas registradas de Microsoft
Corporation; Adobe es una marca registrada de Adobe Systems Incorporated, que puede estar registrada en algunas jurisdicciones. ENERGY STAR es una marca registrada de la
U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto
cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation.>
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier
responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model P2010Ht
Mayo 2009 Rev. A00
Publicidad
Manuales relacionados para Dell P2010H
Resumen de contenidos para Dell P2010H
- Página 1 EMC Corporation.> Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
- Página 2 Volver a la página de contenidos Acerca del monitor Guía de Usuario del Monitor de Pantalla Plana P2010H de Dell™ Contenidos de la caja Características del producto Identificación de piezas y componentes Especificaciones del monitor Compatibilidad Plug and Play Interfaz para Universal serial Bus (USB) Política de píxel y calidad del monitor Directrices de mantenimiento Contenidos de la caja Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con Dell si falta alguno de ellos. NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países. Monitor Soporte Cable de alimentación...
- Página 3 Cable DVI Cable de transmisión USB (permite utilizar los puertos USB del monitor) Medios de controladores de documentación Manual de instalación rápida Información de seguridad Características del producto El monitor de panel plano P2010H tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor incluyen: ■ Área visible de 20 pulgadas (508 mm) (medida en diagonal). ■ Resolución de 1600x900, compatible con pantalla completa para resoluciones menores. ■ Amplio ángulo de visión sentado o de pie, o mientras se mueve de lado a lado. ■ Funciones de ajuste de inclinación, balanceo, extensión vertical y giro. ■ Pedestal extraíble y orificios de montaje Video Electronics Standard Association (VESA) de 100 mm para aumentar la flexibilidad de las soluciones de montaje. ■ Funciones plug and play si son compatibles con el sistema.
- Página 4 Ranura de bloqueo de seguridad Permite fijar el monitor utilizando el bloqueo de cable. Botón de extracción de la base Separe el soporte del monitor. Abrazaderas de montaje para Dell Soundbar Para instalar la barra Dell Soundbar opcional. Ayuda para localizar las etiquetas administrativas y códigos de Marca informativa barras. Ranura de almacenamiento de cable...
- Página 5 NOTA: El monitor se envía con la tarjeta de etiquetas completamente insertada en el compartimento USB. Tire de la tarjeta de etiquetas para acceder a la etiqueta del número de serie en código de barras y a la etiqueta de niveles administrativos. Vista trasera con tarjeta de etiquetas extendida Vista delantera con tarjeta de etiquetas extendida Etiqueta Descripción Etiqueta administrativa Muestra las homologaciones administrativas. Etiqueta de número de serie en Para ponerse en contacto con el soporte técnico de Dell. código de barras Vista lateral...
- Página 6 Vista inferior Vista inferior con soporte de monitor Etiqueta Descripción Conector de cable de alimentación AC Conecte el cable de alimentación. Conector de alimentación DC para la barra Dell Soundbar Conecte el cable de alimentación de la barra Soundbar (opcional). Conector DP Conecte el cable DP de su equipo. Conector DVI Conecte el cable DVI de su equipo. Conector VGA Conecte el cable VGA de su equipo.
- Página 7 250 CD/m² (valor típico) 1000 a 1 (valor típico), 10000 a 1 Coeficiente de contraste (con contraste dinámico activado) Antirreflejos con recubrimiento Recubrimiento con plato de sujeción reforzado 3H Luz trasera 2-CCFL Tiempo de respuesta 5 ms, valor típico Profundidad de color 16,7 millones de colores Espectro de color 83%* *El espectro de color del modelo [P2010H] (valor típico) se basa en las normas CIE1976 (83%) y CIE1931 (72%). Especificaciones de resolución Rango de exploración horizontal 30 kHz a 83 kHz (automático)
- Página 8 Rango de exploración vertical 56 Hz a 76 Hz (automático) Resolución predeterminada más alta 1600 x 900 a 60 Hz Modos de vídeo compatibles Capacidades de presentación de vídeo 480p, 576p, 720p, 1080p (reproducción DVI & DP) Modos de muestra predeterminados Modo de muestra Horizontal Frecuencia (kHz) Vertical Frecuencia (Hz) Reloj de píxeles Polaridad sincronizada (MHz) (Horizontal / Vertical) VESA, 720 x 400 31.5 70.0 28.3...
- Página 9 Especificaciones eléctricas Analógico RGB, 0,7 voltios +/5% polaridad positiva a 75 ohmios de impedancia de entrada TMDS DVI-D digital, 600mV para en línea diferencial, Señales de entrada de vídeo polaridad positiva a 50 ohmios de impedancia de entrada. DP (DisplayPort) compatible con entrada de señal 1.1a Sincronizaciones horizontal y vertical separadas, nivel Señales de entrada de sincronización TTL de polaridad libre, SOG (Composite SYNC en verde) Voltaje de entrada AC/frecuencia/corriente 100 a 240 VAC/50 o 60 Hz + 3 Hz/1,5A (Máx.) 120 V: 30 A (Máx.) Irrupción de corriente...
- Página 10 Profundidad 6,77 pulgadas (171,90 mm) Peso Peso con envase incluido 14,76 lbs (6,71 kg) Peso con soporte montado y 12,87 lbs (5,85 kg) cables Peso sin base montada (para montaje en pared o 8,47 lbs (3,85 kg) montaje VESA, sin cables) Peso de la base montada 3,39 lbs (1,54 kg) Características medioambientales Temperatura...
- Página 11 Funcional 0° a 40° C Almacenamiento: -20° a 60° C (-4º a 140ºF) No funcional Transporte: -20° a 60° C (-4º a 140º F) Transporte: Humedad Funcional 10% a 80% (sin condensación) Almacenamiento: 5% a 90% (sin condensación) No funcional Transporte: 5% a 90% (sin condensación) Altitud Funcional 3.657,60 m (365.760,00 cm) máx. No funcional 12.192 m (40.000 ft) máx. 244,08 BTU/hora (máximo) Disipación térmica 107,50 BTU/hora (típico) Modos de gestión de la corriente Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPM™, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina Modo de ahorro de energía*. Si el equipo detecta una entrada desde el teclado, ratón u otros dispositivos de entrada, el monitor podrá continuar automáticamente su funcionamiento. La tabla a continuación le muestra el consumo de energía y los símbolos de esta función automática de ahorro ...
- Página 13 CAUTION: Instrucciones de seguridad PRECAUCIÓN: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque, peligro eléctrico, y/o riesgos mecánicos. Para más información sobre las instrucciones de seguridad, consulte la Guía de Información del Producto. Declaración FCC (sólo para EE.UU.) Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en www.dell.com/regulatory_compliance. Contactar con Dell Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355). NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo de productos Dell. Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente: 1. Visite support.dell.com. 2. Seleccione su país o región en el menú desplegable Elija un País/Región en la parte inferior de la página. 3. Haga clic en Póngase en Contacto con Nosotros en la parte izquierda de la página.
- Página 14 Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ P2010H Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet 1. Acceda a http://support.dell.com, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica. 2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600x900. NOTA: Si no puede establecer la resolución a 1600 x 900, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha resolución. Volver a la página de contenidos...
- Página 15 Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ P2010H Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica. 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Seleccione Avanzadas. 4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.). 5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com http://www.NVIDIA.com 6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600x900. NOTA: Si no puede configurar la resolución a 1600 x 900, póngase en contacto con el fabricante de su equipo o considere la posibilidad de adquirir un adaptador gráfico que sea compatible con la resolución 1600 x 900. Volver a la página de contenidos...
- Página 16 Volver a la página de contenidos Uso del monitor Guía de Usuario del Monitor de Pantalla Plana P2010H de Dell™ Uso de los controles del panel frontal Uso del menú en pantalla (OSD) Ajuste de una resolución máximo Uso de la barra de sonido Dell (opcional) Uso de las funciones de inclinación, balanceo y extensión vertical Girar el monitor Ajuste de los parámetros de rotación de pantalla de su sistema Uso del panel frontal Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará los valores numéricos de los parámetros al cambiar. Botones del panel delantero Descripción Utilice los Modos predefinidos para configurar el modo de pantalla como Gráficos o Vídeo en función de la señal ...
- Página 17 (con indicador de encendido luminoso) Uso del menú en pantalla (OSD) Acceso al sistema de menús NOTA: Si cambia la configuración y accede a otro menú o sale del menú OSD, el monitor guardará los cambios automáticamente. Los cambios también se guardarán si cambia la configuración y espera a que desaparezca el menú OSD. 1. Pulse el botón para abrir el menú OSD y ver el menú principal. Menú principal de entrada analógica (VGA) Menú principal de entrada digital (DVI) Menú principal de entrada de pantalla (DP)
- Página 18 NOTA: La opción de AJUSTE AUTOMÁTICO sólo está disponible si se utiliza un conector analógico (VGA). 2. Pulse los botones para moverse por las opciones de configuración. Al moverse de un icono a otro se marcará el nombre de la opción. Consulte la tabla siguiente para ver una lista completa de todas las opciones disponibles para el monitor. 3. Pulse el botón una vez para activar la opción marcada. 4. Pulse los botones para seleccionar el parámetro que desee. 5. Pulse para acceder a la barra deslizante, y después los botones , según los indicadores del menú, para realizar cambios. 6. Seleccione la opción para volver al menú principal o salir del menú OSD.
- Página 19 Fuente entrada Utilice el menú Fuente de entrada para seleccionar una de las distintas señales de vídeo conectadas a su monitor. Selección Pulse para seleccionar Fuente automática. El monitor detectará automáticamente la señal analógica. automática Seleccione Entrada VGA si utiliza el conector analógico (VGA). Pulse el botón para seleccionar la fuente de entrada VGA. DVI-D Seleccione Entrada DVI-D si utiliza el conector Digital (DVI). Pulse el botón para seleccionar la fuente de entrada DVI. DisplayPort Seleccione Entrada DisplayPort si utiliza el conector DisplayPort (DP). Pulse el botón para seleccionar la fuente de entrada DisplayPort.
- Página 20 Si selecciona la opción Vídeo podrá escoger entre los modos predefinidos Película, Juegos, Deportes o Naturaleza: Película: Carga la configuración de color ideal para ver películas. Este es el modo predefinido predeterminado. Juegos: Carga la configuración de color ideal para juegos. Deportes: Carga la configuración de color ideal para ver deportes. Naturaleza: Carga la configuración de color ideal para ver imágenes de la naturaleza. Esta función permite desplazar el color de la imagen de vídeo a verde o púrpura. Se utiliza para ajustar el tono de la piel. Utilice o para ajustar el matiz entre '0' y '100'. Pulse para aumentar la tonalidad verde de la imagen de vídeo Pulse para aumentar la tonalidad púrpura de la imagen de vídeo. NOTA: El ajuste de matiz sólo está disponible para entradas de vídeo. Saturación Esta función permite ajustar la saturación de color de la imagen de vídeo. Utilice o para ajustar la saturación entre '0' y '100'. Pulse para aumentar el aspecto monocromático de la imagen de vídeo Pulse para aumentar el aspecto colorido de la imagen de vídeo. NOTA: El ajuste de saturación sólo está disponible para entradas de vídeo. Restablecer conf. Restablece la configuración de color de su monitor a los valores predeterminados. de color...
- Página 27 Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ P2010H Instrucciones importantes para configurar la resolución de pantalla a 1600 x 900 (máximo) ® ® Windows , configure la resolución de la pantalla a 1600 x 900 Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft píxeles siguiendo los pasos siguientes: 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a 1600X900. 4. Haga clic en Aceptar. Si no puede ver la opción 1600X900, puede que necesite actualizar el controlador de su tarjeta gráfica. Seleccione a continuación el escenario que mejor describa el sistema informático que está utilizando, y siga las instrucciones que se ofrecen: Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet. Si no tiene un equipo de sobremesa o portátil Dell™ , ni tarjeta gráfica.
- Página 28 ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation. Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
- Página 29 Volver a la página de contenidos Configuración del monitor Guía de Usuario del Monitor de Pantalla Plana P2010H de Dell™ Acople de la base Conexiones del monitor Organización de los cables Instalación de la barra de sonido Dell Soundbar (opcional) Extracción de la base Montaje en pared (opcional) Acople de la base NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica Para conectar el soporte del monitor: 1. Retire la cubierta y coloque el monitor sobre ella. 2. Encaje el surco de la parte trasera del monitor con las dos pestañas de la parte superior del soporte.
- Página 30 NOTA: No conecte los cables VGA azul, DVI blanco o DisplayPort negro al equipo al mismo tiempo. Todos los monitores se entregan con un cable VGA (azul) conectado de forma predeterminada. 2. Conecte el cable del conector de pantalla blanco (DVI-D digital), azul (VGA analógico) o negro (DisplayPort) al puerto de vídeo correspondiente situado en la parte posterior de su equipo.
- Página 31 3. Conecte los cables de alimentación del equipo y el monitor a una toma cercana. 4. Encienda el monitor y el equipo. Si el monitor muestra una imagen, la instalación se ha completado. Si no muestra una imagen, consulte Resolución de problemas. 5. Utilice el soporte de cable de la base del monitor para organizar los cables. Organización de los cables Después de conectar todos los cables necesarios al monitor y al PC, (consulte Conectar su monitor para conectar los cables), utilice la ranura de sujeción de cables para organizarlos correctamente tal y como se muestra arriba. Instalación de la barra de sonido Dell Soundbar (opcional)
- Página 32 AVISO: No utilizar con ningún otro dispositivo que no sea la barra de sonido Dell Soundbar. NOTA: El conector de alimentación +12V DC es opcional para la barra de sonido Dell Soundbar. Observando el monitor desde la parte trasera, conecte la barra Soundbar alineando las dos ranuras con las dos pestañas a lo largo del extremo trasero del monitor. Deslice la barra Soundbar hacia la izquierda hasta que encaje en su lugar. Conecte la barra de sonido al conector DC de salida de alimentación de audio (consulte la vista siguiente para más inferior). Inserte le conector estéreo mini de color verde lima entre la parte trasera de la barra de sonido y el conector de salida de sonido del equipo. Extracción de la base NOTA: Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia. Para extraer la base: 1. Coloque el monitor sobre una superficie plana.
- Página 33 (Tamaño de tornillo: M4 x 10 mm) Consulte las instrucciones que se incluyen con el kit de montaje de base compatible con VESA. 1. Coloque el panel del monitor sobre un tejido suave o acolchado expandido sobre una mesa plana y estable. 2. Extraiga el soporte. 3. Utilice un destornillador para extraer los cuatro tornillos que sostienen la cubierta de plástico.
- Página 34 Volver a la página de contenidos Solución de problemas Guía de Usuario del Monitor de Pantalla Plana P2010H de Dell™ Test automático Diagnóstico integrado Problemas usuales Problemas específicos del producto Problemas específicos del Bus Serie Universal Problemas con la barra Dell Soundbar PRECAUCIÓN: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad. Test automático El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: 1. Apague el PC y el monitor. 2. Desconecte el cable del vídeo de la parte trasera del Pc. Para asegurarse de que la comprobación automática funciona correctamente, extraiga los cables digitales (conector blanco) y análogo (conector azul) de la parte trasera del PC. 3. Encienda el monitor. Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando correctamente. Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en verde. Dependiendo también de la entrada seleccionada, uno de los diálogos que se muestra a continuación será examinado en la pantalla. ...
- Página 35 Restaure el monitor a su configuración predeterminada. aparece rasgada Realice el ajuste automático por medio del OSD. Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD. Ejecute la función de comprobación automática para determinar si también aparece en el modo de comprobación automática. Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas. Reinicie el equipo en modo seguro. Cuestiones relativas a la Señales visibles de humo o No realice ninguno de los pasos incluidos en la resolución de problemas. seguridad centellas Póngase en contacto con Dell inmediatamente. Problemas intermitentes El monitor se enciende y se Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra apaga conectado correcta y firmemente. Restaure el monitor a su configuración predeterminada. Ejecute la función de comprobación automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática.
- Página 36 Vuelva a conectar el cable de parte pasada al PC. Reconecte los periféricos USB (conector parte a pasar). Reinicie el equipo. Problemas con la barra Dell™ Soundbar Síntomas comunes Qué experimenta Posibles soluciones No hay sonido No llega corriente a la barra de Przekręć pokrętło zasilania/poziomu głośności znajdujące się na Soundbar w prawą ...
- Página 37 las agujas del reloj a un ajuste de volumen mayor. Limpie y acondicione la conexión de audio line-in. Consulte la resolución de problemas de la tarjeta de sonido del PC. Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD o MP3 portátil). Sonido distorsionado Se utiliza otra fuente de audio. Elimine cualquier estorbo entre la tarjeta de sonido y el usuario. Compruebe que la conexión de audio line-in está completamente insertada en la ...
