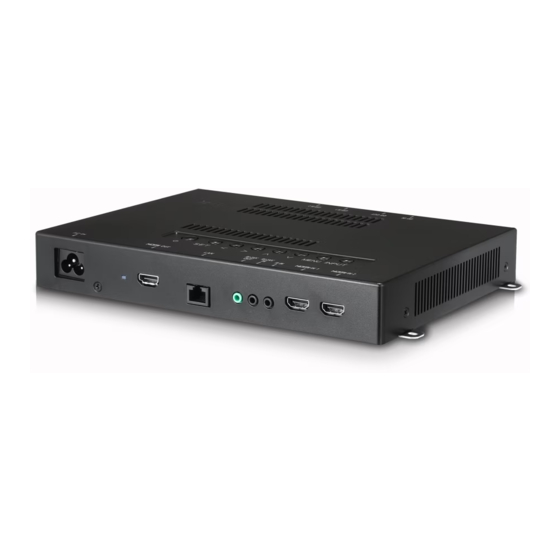

MANUAL DE USUARIO
Señalización digital de LG
(Signage Box webOS)
Lea este manual atentamente antes de utilizar el monitor y consérvelo
para consultarlo cuando lo necesite.
WP401
WP402
www.lg.com
Copyright © 2021 LG Electronics Inc. Reservados todos los derechos.
Publicidad
Manuales relacionados para LG WP401
Resumen de contenidos para LG WP401
- Página 1 MANUAL DE USUARIO Señalización digital de LG (Signage Box webOS) Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite. WP401 WP402 www.lg.com Copyright © 2021 LG Electronics Inc. Reservados todos los derechos.
- Página 2 - Componentes y Botones ...........15 - Instalación................17 - Conexiones HDMI ............20 MANDO A DISTANCIA ....21 USO DEL EQUIPO WP401/ WP402 ........23 - Conexión a un PC ............23 - Conexión de dispositivos externos ......23 - Uso de la lista de entradas ........23 SOLUCIÓN DE PROBLEMAS ..
- Página 3 ADVERTENCIA: Este equipo cumple los requisitos de la Clase A de CISPR 32. En un entorno residencial, este equipo puede causar interferencias de radio. PRECAUCIONES DE SEGURIDAD Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto. ADVERTENCIA Si hace caso omiso a los mensajes de advertencia, corre el riesgo sufrir daños graves, tener un accidente o incluso morir. PRECAUCIÓN Si hace caso omiso a los mensajes de precaución, corre el riesgo de sufrir daños leves o dañar el producto.
- Página 4 ADVERTENCIA • Utilice únicamente el cable de alimentación o el adaptador de CA suministrado o aprobado por LG Electronics, Inc. Si utiliza otro cable de alimentación, asegúrese de que esté certificado por las normas nacionales. Si el cable de alimentación está defectuoso, póngase en contacto con el fabricante o con el centro de servicio técnico autorizado más cercano para solicitar su sustitución.
- Página 5 • Si entra agua o una sustancia extraña en el producto, desconecte el cable de alimentación inmediatamente y póngase en contacto con el centro de servicio técnico. - En caso contrario, se podría ocasionar un incendio o una descarga eléctrica debido al daño del producto. •...
- Página 6 Precauciones al mover el producto ADVERTENCIA • Póngase en contacto con el centro de servicio técnico antes de mover el producto. - Puede provocar descargas eléctricas y dañar el producto. • Compruebe que el producto esté apagado, desenchufado y que se hayan desconectado todos los cables antes de mover el producto.
- Página 7 Precauciones durante la instalación del producto ADVERTENCIA • Póngase en contacto con el centro de servicio técnico antes de instalar el producto. - Puede provocar descargas eléctricas y dañar el producto. • No deje que caiga ningún objeto sobre el producto y evite cualquier golpe. Mantenga este producto fuera del alcance de los niños y no coloque juguetes u objetos cerca de este para evitar que se arrojen objetos a la pantalla.
- Página 8 PRECAUCIÓN • Instale el producto donde no haya interferencias electromagnéticas. • Si instala el producto en un lugar que no cumpla con las condiciones sugeridas, tanto su aspecto como su durabilidad y la calidad de la imagen podrían verse seriamente afectados. Consulte con el técnico antes de la instalación. No instale el producto en lugares donde haya mucho polvo fino o vapor de aceite, donde se utilicen sustancias químicas o estén expuestos a la luz solar directa, en lugares donde la temperatura sea muy alta o muy baja, o donde la humedad sea muy alta.
- Página 9 Precauciones para la limpieza del producto ADVERTENCIA • Mantenga el producto limpio en todo momento. - Si no limpia la unidad durante mucho tiempo y se cubre de polvo, este puede provocar un incendio o daños en el producto. • Cuando necesite limpiar el interior del producto, póngase en contacto con el centro de servicio técnico.
- Página 10 Precauciones al utilizar el producto ADVERTENCIA • No utilice el producto en entornos donde la temperatura o la humedad sean excesivamente altas. - Pueden provocar descargas eléctricas o daños en el producto. • Si utiliza el producto durante mucho tiempo, descanse de vez en cuando para proteger la vista. - La visión prolongada puede producir deficiencia visual.
- Página 11 • No utilice productos eléctricos de alto voltaje (p. ej., matamosquitos eléctrico) cerca del producto. - Esto puede originar el mal funcionamiento del producto si recibe una descarga eléctrica. • Si hay una fuga de gas, no toque la toma de corriente y abra las ventanas para ventilar. - De lo contrario, podría producirse un incendio o descargas eléctricas.
- Página 12 Precauciones al utilizar el mando a distancia ADVERTENCIA • Evite los lugares con mucha humedad. - Pueden provocar descargas eléctricas o daños en el producto. • No exponga las baterías a un calor excesivo, como la luz solar directa, chimeneas y calentadores eléctricos. - Puede provocar un incendio, y usted puede resultar herido.
- Página 13 Precauciones para evitar el marcado de imágenes • Visualizar una imagen fija durante mucho tiempo puede provocar daños en la pantalla y producir el marcado de imágenes. La mayoría de los productos de terceros tienen el mismo problema. El daño resultante no estará cubierto por la garantía del producto.
- Página 14 Software y manual de SuperSign - Descarga desde el sitio Web de LG Electronics. - Visite el sitio web de LG Electronics http://partner.lge.com y descargue el software más reciente para su modelo. Cómo utilizar el núcleo de ferrita Utilice el núcleo de ferrita para reducir la interferencia electromagnética en el cable de alimentación. Enrolle el cable de alimentación en el núcleo de ferrita una vez.
- Página 15 Componentes y Botones La imagen puede variar en función del modelo. • : Permite encender y apagar el aparato. • : Permite mostrar la señal y el modo actuales. • : Se mueve a la izquierda y a la derecha. •...
- Página 16 Panel frontal Panel trasero Indicador LED...
- Página 17 Instalación Instale el equipo con los tornillos suministrados como accesorios. 266,5 mm 139 mm...
- Página 18 Extienda un paño limpio en el suelo, coloque el monitor sobre él con la pantalla hacia abajo y, a continuación, extraiga los tornillos de la tapa del orificio de la parte posterior del monitor con un destornillador. Alinee el WP401/WP402 con los cuatro orificios para tornillos de la parte posterior del equipo y fíjelo con los cuatro tornillos suministrados.
- Página 19 Instalación finalizada...
- Página 20 Conexiones HDMI Utilice un cable HDMI para conectar el WP401/WP402. HDMI IN...
- Página 21 MANDO A DISTANCIA Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento para utilizar el signage box webOS correctamente. Para instalar las pilas, abra la tapa del compartimento, sustitúyalas por otras (AAA de 1,5 Vcc) haciendo coincidir los polos de acuerdo con las etiquetas del interior del compartimento y vuelva a colocar la tapa.
- Página 22 Permite seleccionar el modo de imagen. (INICIO) Activa el Iniciador. Accede al menú de balance de blancos. (CONFIGURACIÓN) Permite el acceso a los menús principales o guarda la información que introduzca y sale de los menús. Botón de menú SuperSign. (No se admite esta función.) Una vez seleccionado el menú, seleccione y ajuste las funciones.
- Página 23 USO del EQUIPO WP401/WP402 Conexión a un PC El WP401/WP402 no incluye el monitor. Puede conectar el WP401/WP402 a un monitor para ver las imágenes en él. El WP401/WP402 admite la función : Los PC disponen de un controlador incorporado para el WP401/WP402, no es necesario ningún software adicional.
- Página 24 SOLUCIÓN DE PROBLEMAS » Cada modelo puede tener puntos distintos por verificar. » Para obtener información sobre los ajustes de su PC, consulte la ayuda de Windows. Problemas relacionados con el uso • El aparato no se enciende. - Compruebe que el cable de alimentación esté bien conectado a la toma. - Intente encender el dispositivo después de desconectar el adaptador de CA y de limpiar el puerto de contacto.
- Página 25 Problemas relacionados con la pantalla (Color) • La pantalla tiene una resolución de color baja (16 colores). - Utilice la configuración del PC para establecer el color en 24 bits (color real) o superior. • La pantalla presenta un color inestable o es monocromática. - Compruebe el estado de la conexión del cable de señal.
- Página 26 Marcado de imágenes • Estas imágenes aparecen al apagar el producto. - Si visualiza una imagen fija durante un tiempo prolongado, se podrían dañar los píxeles en poco tiempo. Utilice la función de salvapantallas. - Si se muestra en pantalla una imagen oscura después de otra con mucho contraste (blanco o gris y negro), podría provocar marcado de imágenes.
- Página 27 ESPECIFICACIONES DEL PRODUCTO Las especificaciones del producto que se indican a continuación pueden cambiar sin previo aviso debido a una actualización de las funciones del producto. “ ” se refiere a la corriente alterna (CA) y “ ” se refiere a la corriente continua (CC). Señal de vídeo Resolución máxima 3840 x 2160 @ 60 Hz...
- Página 28 Especificaciones del módulo inalámbrico (LGSBWAC72) LAN inalámbrica (IEEE 802.11a/b/g/n/ac) Rango de frecuencias (MHz) Potencia de salida (máx.) (dBm) De 2400 a 2483,5 De 5150 a 5725 16,5 De 5725 a 5850 (no para la UE) 11,5 • Dado que los canales de banda pueden variar según el país, el usuario no puede cambiar ni ajustar la frecuencia de funcionamiento.
- Página 29 Modo admitido HDMI / DisplayPort (PC) Resolución Frecuencia horizontal (kHz) Frecuencia vertical (Hz) 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,29 59,954 1920 x 1080 67,5 67,5 3840 x 2160...
- Página 30 Reservados todos los derechos. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks ® by LG Electronics Inc. is under license. Other trademarks and trade names are those of their respective owners.
- Página 31 El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia. MODELO El ruido temporal es normal al encender y apagar el dispositivo. N.º...
