- Página 1 Hub PowerView ™ GUÍA DE INICIO RÁPIDO...
- Página 2 Tabla de Contenidos Componentes del kit ....5 Conexiones......7 Integración de la Domótica .

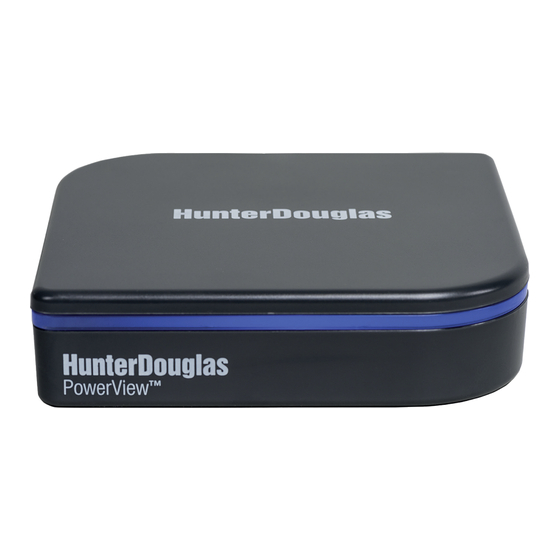

- Página 3 El Hub PowerView™ interactúa con la App PowerView™ para controlar las cortinas motorizadas HunterDouglas ® desde dispositivos móviles. El Hub se puede integrar con los sistemas de domótica a través de una conexión en serie RS-232 o IP. Controlador de Domótica Hub PowerView Router Inalámbrico...
- Página 4 Hub PowerView™ Fuente de Poder USB (negra) Cable de la Fuente de Poder USB Cable Ethernet Kit Repetidor: 1 Repetidor PowerView™ 1 Fuente de Poder USB (blanca)
- Página 5 Conecte el Hub a la fuente de poder. Conecte el cable de la fuente de poder USB a la Fuente de Poder y al Hub PowerView™. Conecte la Fuente de Poder a un enchufe CA o a un enchufe múltiple.
- Página 6 Conecte el cable Ethernet al Hub y a un puerto LAN abierto de su router. Una vez encendido y recibida la dirección IP del router, la luz frontal del Hub PowerView™ parpadeará en AZUL/ROJO. Cuando se establezca la conexión, la luz será AZUL.
- Página 7 Distribuya el/los Repetidor(es) según sea necesario. Se recomienda un Repetidor por cada habitación con cortinas motorizadas PowerView™.
- Página 8 Botón X Pruebe la señal al Repetidor. Presione en la parte trasera del Hub PowerView™. La luz en cada Repetidor debiese estar VERDE. Si el Repetidor no está en VERDE, acérquelo al Hub. Otros controles en la parte trasera son el botón RESET, que reinicia el centro; y el botón X, que borra toda la información del Hub cuando se presiona durante 6...
- Página 9 Está listo para usar la App PowerView™. Hub PowerView™ Repetidor PowerView™...
- Página 10 Terminales Conector Hembra (Solo se usan 2, 3 y 5) Terminal Señal Dirección Descripción computador Recibe Datos out computador Transmite Datos — Tierra (Opcional) Conecte al controlador de la domótica. Para vincularse al sistema de domótica por RS-232, conecte el cable de serie (se vende por separado) al puerto RS-232 del Hub y luego al puerto en serie del controlador de la domótica.
- Página 11 Problema: No se puede conectar el Hub con la App PowerView™. Revise la luz azul del Hub. (vea la tabla a continuación). Revise la conexión Ethernet entre el Hub y el router inalámbrico. Revise que el dispositivo móvil esté en la misma red que el router inalámbrico.
- Página 12 Conformidad FCC de radiofrecuencia EE.UU. Este dispositivo cumple con Sección 15 de las Reglas FCC. Su funcionamiento está sujeto a dos condiciones: (1)Este dispositivo no debe causar interferencia dañina. (2)Este dispositivo debe aceptar cualquier interferencia que reciba, incluso aquellas que causen operaciones no deseadas. Este equipo ha sido probado y cumple las reglas para un dispositivo digital Clase B, conforme a la sección 15 de las Reglas FCC.
