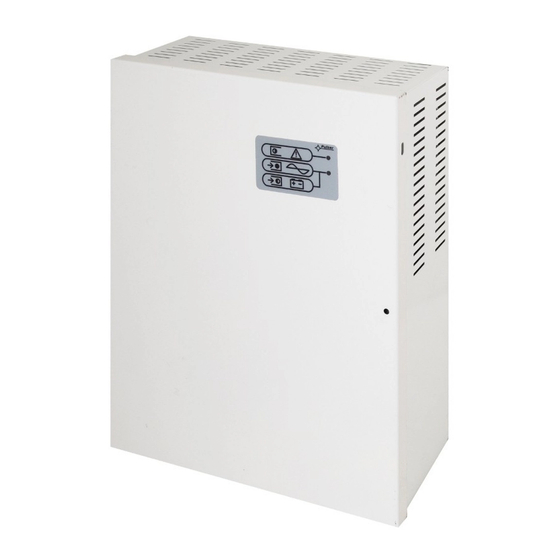

- Página 1 AWZ 230 v.2.2 AWZ 13,8V/2A/7Ah/LM Fuente de alimentación con bufer, lineal Con salidas técnicas. Edición: n°7 del 10.02.2015 Sustituye a la edición: -------------...
- Página 2 GREY POWER plus www.pulsar.pl AWZ230 Características: Conformidad a la norma EN50131-6 en grado 1, 2 la Función START para la conexión manual de la batería Función STOP para la desconexión manual durante el clase ambiental II Voltaje de alimentación AC 230V AC uso de la batería...
- Página 3 GREY POWER plus www.pulsar.pl AWZ230 Dependiendo del grado de protección del sistema de alarma en el lugar de instalación la capacidad de la fuente de alimentación y la corriente de carga de la batería se ha de establecer de la siguiente manera: * Grado 1, 2 - tiempo en espera 12h Corriente de salida 0,58A + corriente de carga de la batería corriente de carga de la batería 0,9A...
- Página 4 GREY POWER plus www.pulsar.pl AWZ230 STOP botón (desconexión de la fuente de la batería o arranque/apagado de la prueba de la batería) Bornes ~AC~ – Entrada de alimentación AC START botón (arranque de la fuente desde la batería) – jumper; arranque de la señalización acústica - señalización activada...
- Página 5 GREY POWER plus www.pulsar.pl AWZ230 Tabla 2. Componentes de la fuente de alimentación (véase fig. 3). Componente n° Descripción Transformador de aislamiento PCB de la fuente de alimentación (tab. 1, fig. 2) TAMPER; del microinterruptor de la protección contra sabotajes (NC) L-N conector de la alimentación 230V/AC,...
- Página 6 GREY POWER plus www.pulsar.pl AWZ230 Consumo de la corriente por los sistemas de la 15 mA max. fuente de alimentación Corriente de carga de batería 0,4A /0,9A conmutado por el jumper 200% ÷ 250% de la potencia de la fuente de alimentación – la limitación de la corriente y/o daño al fusible F...
- Página 7 GREY POWER plus www.pulsar.pl AWZ230 Tabla 6. Parámetros de explotación. Clase ambiental Temperatura de operación -10ºC...+40ºC Temperatura de almacenaje -20ºC...+60ºC 20%...90%, sin condensación Humedad relativa Vibraciones durante el tiempo de operación Inadmisible Sobretensiones durante la operación Inadmisible Insolación directa Inadmisible...
- Página 8 GREY POWER plus www.pulsar.pl AWZ230 - tirar de la abrazadera con una fuerza de 150N-200N - cortar el exceso de la cinta de la abrazadera que sale del borne. Fig.4. Procedimiento del montaje de la batería. 9. Conectar la alimentación 230V AC. Los diodos adecuados en el circuito impreso de la fuente de alimentación deben iluminarse: verde AC y amarillo LB durante la carga de la batería.
- Página 9 GREY POWER plus www.pulsar.pl AWZ230 3. Señalización del funcionamiento de la fuente de alimentación. La fuente de alimentación ha sido equipada con una señalización óptica y acústica del estado de la operación. El estado de la fuente de alimentación puede ser controlado de forma remota por dos salidas técnicas.
- Página 10 GREY POWER plus www.pulsar.pl AWZ230 3.3 Salidas técnicas. La fuente está equipada con salidas señalizadoras: EPS FLT - salida de señalización del fallo de la red 230V. Esta salida señaliza el fallo de la alimentación 230V. En estado normal, con la alimentación 230V presente, la salida está...
- Página 11 GREY POWER plus www.pulsar.pl AWZ230 3.4 Salidas técnicas de relé. Si las salidas de tipo OC no son suficientes para controlar el dispositivo entonces se puede utilizar un módulo MPSBS que cambia la funcionalidad de las salidas OC a las salidas de relé.
- Página 12 GREY POWER plus www.pulsar.pl AWZ230 4.3 La prueba dinámica de la batería. Cada 10 minutos la fuente de alimentación realiza una prueba de batería, a través de bajar la tensión en la salida por un momento y medir la tensión en los bornes de la batería. La avería es señalizada en caso de un voltaje inferior a ~12,2 V.
- Página 13 Condiciones generales de garantía 1. Pulsar (fabricante) proporciona una garantía de calidad de 5 años para sus dispositivos, el periodo de garantía empieza desde la fecha de fabricación del dispositivo. 2. La garantía cubre la reparación gratuita o sustitución por un funcional equivalente (elegido por el fabricante) del dispositivo averiado a causa del fabricante, incluyendo defectos de fabricación o de materiales utilizados.
- Página 14 GREY POWER plus www.pulsar.pl AWZ230 Pulsar Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl, sales@pulsar.pl http:// www.pulsar.pl, www.zasilacze.pl...
