Sminn BOX S GSM A Manual De Instrucciones

CARACTERÍSTICAS TÉCNICAS
BOX S GSM A
1 relé de 16 amperios
Relé
Memoria de usuarios Depende de modelo
GSM Module Quad Band 850/900/1800/1900 Mhz
SMS Modo texto
Conector incorporado en placa
SIM
Alimentación 230VAC
Antena 1/4-1/8 lambda MMCX incluida
Tª funcionamiento -20ºC / +65ºC
Dimensiones 100x132x53 mm
Estanqueidad IP54 (IP65 con prensaestopas)
Carcasa ABS
1
STS
3
2
RST
GSM
ON
ON
RUN
ANT.
SIM
40 32
31
1
4
11
21
12 20
FUS. 0.2A
K1 5
10
IN1
6
9
7
1 2 3 5 6 7
4 PROG.
230V AC NA C NC IN / NC
8
INDICACIONES
El cuadro dispone de señalización visual y acústica para indicar su estado.
ESTADO STS GSM ON
SIM no insertada ON OFF
Sin MASTER ON ON
PASWORD 0000 Parpadeo ON
Configurado OFF ON
Cuadro Receptor BXS GSM A
Zamudio a 28.04.2016
LIMITACIÓN DE USO DE LOS RECEPTORES
No se garantiza su uso cuando se empleen en aplicaciones distintas a las
especificadas.
LAS INSTRUCCIONES DE USO DE ESTE EQUIPO DEBERAN SER
ENTREGADAS AL USUARIO QUE LAS TENDRA SIEMPRE EN POSESIÓN.
ANTE LA PERDIDA DE LAS MISMAS EL USUARIO PUEDE SOLICITAR UNA
COPIA O DESCARGARLAS DIRECTAMENTE DESDE LA PÁGINA WEB
WWW.SMINN.COM
El fabricante se reserva el derecho de cambiar las especificaciones de los
equipos así como de este manual sin previo aviso. El equipo solo debe ser
manipulado por personal especializado y/o convenientemente instruido.
GARANTÍA
(Antena no incluida) Este producto ha sido sometido durante su proceso de fabricación a un
completo TEST que garantiza su fiabilidad y buen funcionamiento.
El fabricante otorga al producto una garantía de 24 meses a partir de la
fecha impresa en el producto y contra cualquier anomalía que el producto
pueda presentar en su aspecto o funcionalidad.
Quedan excluidas de esta garantía los daños causados por terceros, por
causas naturales (inundación, incendio, rayos, etc), por manipulación o
instalación indebida, por actos vandálicos y en general por cualquier causa
no imputable al fabricante.
El alcance de la garantía queda limitado a la reparación o sustitución del
elemento dañado. Excluyendo de la garantía los gastos que se pudieran

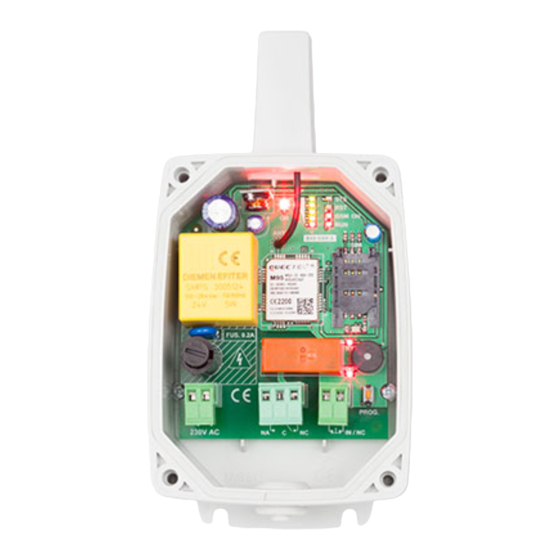

COMPONENTES
derivar del montaje, desplazamientos, transporte, piezas sujetas a desgaste,
etc. y en general de cualquier gasto que no sea para la reparación o
1. Led ON
sustitución del elemento dañado del equipo.
2. Leds RUN/Status
Reset/GSM ON El instalador/distribuidor deberá solicitar del fabricante un número de RMA
3. Antena
o autorización de envío de equipo en garantía. Sin este requisito previo el
4. Tarjeta SIM
fabricante no podrá procesar ni atender dicha garantía.
5. Leds Rele / In
ADVERTENCIA
6. Zumbador
7. Pulsador de PROG.
El producto debe ser destinado a instalaciones para las que ha sido
8. Regletas de conexiones
concebido considerando cualquier otro uso como impropio. Los embalajes
9. Entrada alimentación
y envases NO han de arrojarse al ambiente. Mantener los productos,
230VAC
embalajes, envases, documentación, etc. fuera del alcance de los niños.
10. Fusible protección
Respetar las normativas locales, nacionales o europeas vigentes.
La información que contiene este documento puede contener errores que
se corregirán en siguientes ediciones. El fabricante se reserva el derecho de
modificar el contenido de este documento o del producto sin previo aviso.
RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (WEEE)
Conforme a la directiva europea 2002/96/EC sobre residuos de aparatos
eléctricos y electrónicos (RAEE), la presencia del símbolo (ver símbolo al
final de este texto) sobre el producto o en el embalaje indica que este
artículo no debe arrojarse al flujo de residuos no clasificados municipal. Es
responsabilidad del usuario desechar este producto llevándolo a un punto
BUZZ
de recogida designado para el reciclaje de residuos de aparatos eléctricos y
electrónicos. La recogida por separado de este residuo ayuda a optimizar la
OFF
recuperación y reciclaje de cualquier material reciclable y también reduce el
Pitido al arrancar
impacto en la salud y el entorno.
Pitido al arrancar
Para obtener mas información acerca del desecho correcto de este
Pitido al arrancar
producto póngase en contacto con la autoridad local o el distribuidor
donde adquirió este producto.
INSTALACIÓN
El cuadro receptor SMINN viene preparado para sujetarse fácilmente sobre
la pared utilizando los tacos y tornillos suministrados.
Antes de proceder a la conexión o manipulación del equipo se deberá
desconectar el interruptor o diferencial de alimentación. La instalación se
efectuará por personal especializado y/o convenientemente instruido,
utilizando cable de sección suficiente y debidamente protegido, teniendo
en cuenta que los equipos permanentemente conectados a red deben tener
un dispositivo de desconexión fácilmente accesible (ej.:un
magnetotérmico).
Se prestará atención al conexionado siguiendo las indicaciones de la
serigrafía de la placa de circuito impreso.
Después de la programación y verificación del equipo, colocar la tapa sobre
el frontal de la caja con los tornillos suministrados.
LOS CUADROS RECEPTORES SMINN ESTÁN DOTADOS DE UNA
INDICACIÓN LUMINOSA QUE NOS PERMITE SABER SI EL EQUIPO ESTÁ
ALIMENTADO
Nota: El hormigón armado y las
partes metálicas u otros equipos
receptores atenúan en gran medida la
señal de radiofrecuencia, por lo tanto,
se evitará en lo posible la instalación
cerca de estos elementos.
BOX S GSM A
MANUAL DE
INSTRUCCIONES
DESCRIPCIÓN
El cuadro receptor GSM A de SMINN está
desarrollado con dispositivos electrónicos de última
generación. Incorpora un receptor cuatribanda con
capacidad para guardar 35 ó 100 usuarios.
Su capacidad de memorización vía GSM o
utilizando un simple pulsador lo hace sencillo y
cómodo.
Están diseñados para proporcionar la orden de
activación/desactivación de equipos domóticos y de
control de forma sencilla como:
Sistemas de alarma, seguridad y vigilancia.
Luces, persianas, toldos, puertas y accesos.
Los equipos se han construido utilizando
materiales y componentes de alta calidad y última
tecnología. Equipos que respetan las normas
vigentes para el uso en instalaciones de tipo
residencial, comercial e industria ligera.
REV.1716
