Operator's Manual
2-Cycle
Electric Start Capable
BUSHWACKER
Model No. 316.725860
CAUTION: Before using this product,
read this manual and follow all its Safety
Rules and Operating Instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
769-08606 00
®

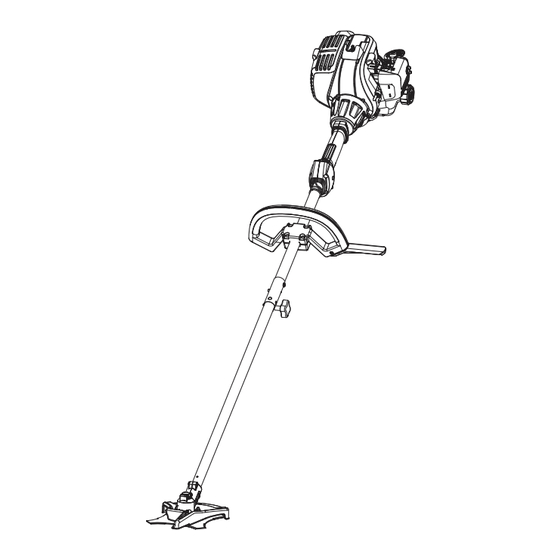

BRUSHCUTTER
®
Visit our website: www.craftsman.com
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. 19
11/12
