HENN D136-10 Instrucciones De Montaje

ITM/D136- Rev.000
INSTRUÇÃO DE MONTAGEM
INSTRUCCIONES DE MONTAJE

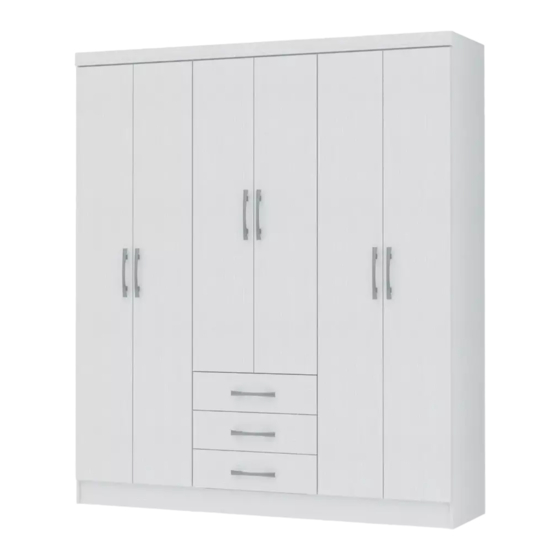

Roupeiro 06 Portas Caju
Armario 06 Puertas Caju
Referência/Cor
 D136-10 - Branco
 D136-11 - Chocolate/Noce
 D136-12 - Malbec
 D136-25 - Nogal
 D136-31 - Nogueira/Jacar Preto
 D136-74 - Gris/Palha
Requisitos para montagem
Requisitor para la montaje
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Lista de Peças / Lista de piezas
Item Caixa Qtd
01 1/2 01
02 2/2 01 Travessa do rodapé/ Carril pie
03 1/2 01
04=08 2/2 01
05 1/2 01 Lateral esquerda/ Lateral izquierdo
06 1/2 01 Divisão esquerda/ División de la izquierdo
07 2/2 01
08=04 2/2 01
09 1/2 01 Divisão direita/ División de la derecha
10 2/2 01 Tampa da cômoda/ Cubra tocador
11 1/2 01 Lateral direita/ Lateral derecha
12 1/2 01 Tampo superior/ El panel superior
13 1/2 04
14 2/2 03
15 2/2 01
16 2/2 01
17 2/2 02 Porta média/ Puerta de oriente
18 2/2 04
19 2/2 03 Frente de gaveta/ Frente de cajón
20 1/2 06 Lado de gaveta/ Lado del cajón
21 2/2 03 Fundo de gaveta/ Fondo del cajón
22 2/2 03
Lista de Ferragens
A B
08 16
Paraf. 4,5x50mm CHT. Paraf. 3,5x40mm CHT.
x x
I J
18 15
Calço metal 5mm Cantoneira plástica
x x
Q R
94 09
Prego 10x10 Puxador Íris 128mm
x x
18
18
Pesos máximos recomendados com carga uniformemente distribuídas.
Peso máximo recomendado con la carga distribuida uniformemente.
Descrição/ Descripción
Rodapé da frente/ Pie frontal
Rodapé de trás/ Pie trasero
Chão/ Suelo
Prateleira fi xa/ Estante fi ja
Chão/ Suelo
Prateleira/ Estante
Fundo/ Fondo
Chapéu/ Sombrero
Calceiro 579mm/ Calceiro
Porta grande/ Puerta grande
Ripa de trás/ Malla detrás
C D
18 04
Paraf. 3,5x25mm FLA.
x
K L
03 54
Corrediça metal 350mm
x
S T
26 08
Fixador de fundos
x
17
17
18
18
Medidas (mm)
1776x73x12
401x65x12
Para limpeza de seu móvel, use uma fl anela seca
1776x73x12
ou umedecida, e não utilize produtos químicos que
596x445x12
possam danifi car seu produto.
2000x445x15
1867x445x12
Para la limpieza de sus muebles, utilice un trapo seco
584x350x12
o humedecido, y no utilice productos químicos que
596x445x12
puedan dañar el producto.
1867x445x12
584x445x12
2000x445x15 O sistema de montagem dos produtos Henn, funciona
de acordo com a ordem crescente dos números
1776x445x12
indicados no desenho. Ex: 01, 02, 03, 04... até a
584x350x12
conclusão da montagem.
1885x598x3
1804x39x15
579x415x23
El sistema de montaje de productos Henn funciona de
acuerdo con el orden de los números indicados en el
1406x295x15
dibujo. Ejemplo: 01, 02, 03, 04 ... hasta la realización
1876x295x15
de la asamblea.
592x152x15
350x110x12
546x349x3
535x110x12
E
76
Paraf. 4,0x22mm FLA. Paraf. 3,5x12mm CHT.
x x
M
04
Cavilha 5x25mm Sapata "U" 12x12
x x
U
16
Suporte cabideiro Suporte prateleira
x x
