Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : +1 (617) 566 - 9300
Fax: +1 (617) 249 - 1987
www.grandstream.com

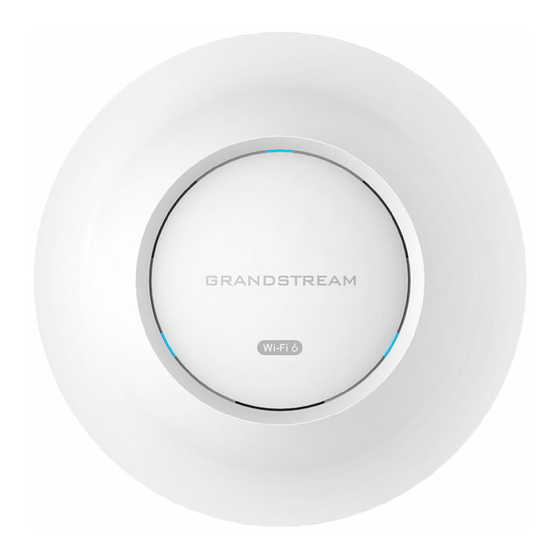

GWN7664
Enterprise 802.11ax 4x4:4
Wi-Fi 6 Access Point
Quick Installation Guide
For Certification, Warranty and RMA information,
please visit www.grandstream.com
Publicidad
Manuales relacionados para Grandstream GWN7664
Resumen de contenidos para Grandstream GWN7664
- Página 1 Grandstream Networks, Inc. 126 Brookline Ave, 3rd Floor Boston, MA 02215. USA Tel : +1 (617) 566 - 9300 Fax: +1 (617) 249 - 1987 www.grandstream.com GWN7664 Enterprise 802.11ax 4x4:4 Wi-Fi 6 Access Point Quick Installation Guide For Certification, Warranty and RMA information,...
- Página 2 Content English.................1 简体中文................7 Español................13 Français................19 Deutsch................25 Italiano................31 Polski................ 3 7 Português................ 4 3 Русскй................49...
- Página 3 Do not expose the GWN7664 to environments outside of the following humid- steps: ity range: 10-90% RH (non-condensing). Step 1: Plug a RJ45 Ethernet cable into the network port of GWN7664. • Do not power cycle your GWN7664 during system boot up or firmware up- grade.
- Página 4 GWN7664. sion Bolt 5. Align the arrow on the GWN7664 with the arrow on the locking tab of 5. Connect the ethernet cable (RJ45) to the correct ports of your the mounting bracket and ensure that your GWN is firmly seated on GWN7664.
- Página 5 Method 1: Discover GWN7664 using its MAC Address ● If the GWN7664 is already paired, make sure to unpair it first, or do a factory reset. 1. Locate the MAC address on the MAC tag of the unit, which is on the underside of the device, or on the package.
- Página 6 概述 GWN7664是一款企业级高性能802.11ax Wi-Fi 6无线接入点，适用于中小 1 x 快速安装手册 3x M3螺帽 型企业、多层办公室、商业地点和分支机构等高密度用户接入的区域。 GWN7664 端口 采用4x4:4 MU-MIMO束波成形技术和精密的天线设计，以扩大网络吞吐 量、扩展Wi-Fi覆盖范围。为了安装和管理更便捷，GWN7664既支持使 用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界 面中），也支持GWN.Cloud系统以实现大规模的部署管理。凭借快速漫 游、高级QoS、低延迟实时应用、512客户端接入、集成PoE/PoE+双千兆 网络端口成为了中大企业无线网络部署的理想选择。 端口 描述 注意事项 NET/POE 以太网 RJ45 port (10Mbps /100Mbps /1Gbps 2.5G /2.5Gbps) 支持PoE/PoE+. 不要尝试打开，拆解或修改设备。 • NET/POE 以太网RJ45端口（10Mbps /100Mbps /1Gbps），连 不要将本设备暴露在温度 0℃至50℃的工作环境或 -10℃至 60℃的储存...
- Página 7 顶式安装 壁挂式安装 备注: 推荐将设备安装在天花板上以确保信号的最优覆盖性能 将安装支架放置在所需安装的位置并箭头朝上。 1. 拆下吊顶板。 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径 25mm）。 2. 将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十 在墙上裁剪或者钻一个直径约为18mm的圆孔，以便网线从墙体穿 字线孔直径25毫米）。 过。 3. 将螺钉放入安装托架。 将膨胀螺栓放入5.5毫米的孔。通过将螺丝拧入螺栓把安装支架固 4. 将以太网电缆的RJ45端口插入GWN7664的网络端口中. 定在墙上。 墙壁 天花板安装支架 M3螺帽 螺丝 (PA 3.5x20) 螺丝 (PM 3×50） 塑料膨胀螺栓 5. 将在GWN7664AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保 您的GWN牢固地安装在支架上并连接上了网络和电源线。 将以太网电缆的RJ45端口插入GWN7664的网络端口中。 6. 将GWN7664顺时针旋转直至其锁定到位。 将在GWN7664AP的箭头与安装支架的锁定选项卡上的箭头，并确保 您的周报牢固就位安装支架。 将GWN7664顺时针旋转直至其锁定到位。 ~10~...
- Página 8 置界面。或者也可以通过在浏览器中输入所查找到GWN7664的IP SSID是基于设备的MAC地址后六位： GWN[MAC后六位]，并且使用随 机的密码。 地址。 输入管理员用户名和密码登入管理界面（管理员用 户名的缺省值为: 注意：GWN7664的默认SSID和随机密码打印在设备的MAC地址贴纸上。 admin； 缺省密码为随机值，写 于GWN7664机体的贴纸上） Model: GWN7664 Input: 48V 0.5A PoE This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Página 9 RESUMEN El GWN7664 es un punto de acceso 802.11ax Wi-Fi 6 de clase empre- sarial de alto desempeño, ideal para pequeñas y medianas empresas, 1x Guía de instalación Rápida 3x M3 NUT edificios de varios pisos, entornos residenciales y ubicaciones com- erciales.
- Página 10 Conecte el cable de alimentación y el cable ethernet (RJ45) a los cables de red y alimentación. puertos correspondientes de su GWN7664. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.
- Página 11 Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El Después de encender el GWN7664 y establecer la conexión a la red, el GXW7660 emitirá un SSID predeterminado basado en su dirección MAC nombre de usuario de administrador predeterminado es “admin” y la con- GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.
- Página 12 Port Réseau GWN7664 INSTALLATION PHYSIQUE 3 x Boulon expansion 3x Vis 3x Vis GWN7664 peut être monté sur le mur ou le plafond. Veuillez se référer en plastique (PM 3×50) (PA 3.5×20) aux étapes suivantes pour l’installation appropriée. ~19~ ~20~...
- Página 13 à la languette de verrouillage. GWN7664. Aligner la flèche sur le GWN7664 avec la flèche sur la languette de Aligner la flèche sur le GWN7664 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN verrouillage du support de montage et veiller à...
- Página 14 être trouvé sur l’autocollant du GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire. GWN7664). Note: Le SSID et mot de passe par défaut du GWN7664 sont imprimés sur l’étiquette MAC de l’unité. Model: GWN7664 Input: 48V 0.5A PoE...
- Página 15 1x Montagewin- GWN7664 Access Deckenmontage Point Netzwerk Port HARDWARE-INSTALLATION 3x Schraube 3x Schraube 3x Abstandstüllen Der GWN7664 kann sowohl an der Wand, als auch an der Decke mon- (PM 3x50) (PA 3.5X20) tiert werden. Beide Varianten sind nachfolgend beschrieben. ~25~ ~26~...
- Página 16 Schraube M3 x 50 Schraube (PA 3.5X20) Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7664. Zur Montage des GWN7664AP muss der Richtungspfeil am Abstandstüllen Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
- Página 17 Grundeinstellung immer aktiviert. fach die angezeigte IP Adresse in die Adresszeile des Browsers. Sobald der GWN7664 mit Strom versorgt und an das Netzwerk ange- schlossen ist, sendet der Access-Point eine voreingestellte SSID, diese Geben Sie Benutzername und Passwort ein. Der voreingestellte Admin- basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Bu-...
- Página 18 PANORAMICA Il GWN7664 è un punto di accesso 6 Wi-Fi 802.11ax di livello aziendale ad alta efficienza, ideale per aziende di piccole e medie dimensioni, edi- 3x Dadi M3 1x Guida installazione rapida fici a più piani, ambienti residenziali e sedi commerciali. Offre 4x4:4 MU-...
- Página 19 Perni di espansione Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor- di plastica rette del proprio GWN7664. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor- Allineare la freccia sul GWN7664AP con la freccia sulla linguetta rette del proprio GWN7664.
- Página 20 COLLEGAMENTO DEL GWN7664 ALLA RETE Wi-Fi Il tool scoprirà tutti i Punti di accesso GWN7664 collegati alla rete PRE DEFINITA mostrando i loro indirizzi MAC e IP. Fare clic su on Gestisci dispositivo per essere reindirizzati diret- GWN7664 può essere usato come punto di accesso indipendente o tamente all’interfaccia di configurazione GWN7664 o digitare manu-...
- Página 21 Mocowanie Port sieciowy Punkt dostępu GWN7664 sufitowego INSTALACJA SPRZĘTU Punkt dostępu GWN7664 można zamontować na ścianie lub suficie. 3x Śruba rozporowa 3x Śruba (PM 3x50) 3x Śruba (PA 3.5x20) z tworzyw sztucznych Poniżej znajdują się informacje na temat poprawnej instalacji.
- Página 22 Śruba (PM 3 x 50) Śruba rozporowa Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych z tworzyw sztucznych portów w urządzeniu GWN7664. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych Wyrównać strzałkę na punkcie dostępu GWN7664AP ze strzałką portów w urządzeniu GWN7664.
- Página 23 IC: 11964A-GWN7664 FCC ID: YZZGWN7664 DOSTĘP DO INTERFEJSU KONFIGURACJI Uwaga : Komputer podłączony do identyfikatora SSID GWN7664 lub do tej samej • Sprawdzić, czy GWN7664 nie sparowano wcześniej z innym punktem sieci, co GWN7664, może odkryć interfejs konfiguracji i uzyskać do dostępu GWN7664 w charakterze urządzenia podporządkowanego...
- Página 24 VISÃO GERAL O GWN7664 é um ponto de acesso 802.11ax Wi-Fi 6 de nível em- presarial de alta eficiência, ideal para empresas de pequeno e médio 1x Guia de Instalação Rápida porte, edifícios de vários andares, ambientes residenciais e locais 3x Porca M3 comerciais.
- Página 25 Parafuso de expansão de plástico Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664. Alinhar a seta do GWN7664AP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está...
- Página 26 IP exibido. Depois de abrir a caixa do GWN7664 e conecta-lo à rede, o GWN7664 Coloque o nome de usuário e a senha para fazer o login. (O nome de irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 usuário padrão para o administrador é...
- Página 27 ОБЗОР ПРОДУКТА GWN7664 – это высокопроизводительная 802.11ax Wi-Fi 6 точка доступа корпоративного класса, которая идеально подойдёт для малого 3x M3 гайки 1x Руководство по быстрой установке и среднего бизнеса, многоэтажных зданий, жилых и коммерческих помещений. Она предлагает двухдиапазонную 4x4:4 MU-MIMO и DL/ ПОРТЫ...
- Página 28 (PM 3,5 x 20) Винта M3.0x50 Вставьте кабель Ethernet (RJ45) в правильный порт Вашей Пластиковые GWN7664. дюбеля Совместите стрелку на устройстве GWN7664AP со стрелкой Вставьте кабель Ethernet (RJ45) в правильный порт Вашей на кронштейне, убедитесь, что ваш GWN плотно сидит в...
- Página 29 отображаемый IP-адрес в своём браузере. по умолчанию Wi-Fi. Для входа введите имя пользователя и пароль. (Имя пользователя После запитывания GWN7664 и подключения её к сети, GWN7664 администратора по умолчанию - “admin”, случайный пароль по передаст SSID по умолчанию, на основе MAC-адреса...
