Beok Controls BOT-313 Guía Rápida

I. Resumen:
El termostato BOT-313 es un termostato de programación semanal,
habitualmente utilizado para el control de calderas individuales de gas, aunque
también puede ser usado para controlar calderas, válvulas motorizadas, válvulas
eléctricas, de solenoide, etc.
El termostato cuenta con una gran pantalla LCD para su manejo, desarrollada
según los requerimientos de sus Clientes. Este modelo de termostato es muy
fácil de operar, con un conjunto completo de funciones.
II. Parámetros técnicos:
Voltaje de operación
Carga
Precisión de control temperatura
Rango de ajuste de temperatura
Limitación de ajuste temperatura
Consumo
Sensor de temperatura
III. Diagrama de cableado
Conecte los siguientes bornes hacia la caldera (o carga a controlar):
• COM (Común)
• NO (Normally Open, o Normalmente Abierto)
Los cables de instalación deberían ser de 1,5 o 2,5 mm2 de sección.
Atención: por favor, revise el diagrama del cableado con cuidado
antes de conectarlo. Si lo conecta erróneamente, puede ocurrir un
cortocirtuito, y su caldera podría verse dañada.
IV. Instrucciones de Instalación
1.- Preparar la instalación en la pared, con este diagrama, según el cual se
aprecian la distancia entre los tacos que alojarán los tornillos de sujeción.
TERMOSTATO BOT-313 (BL y WH)
1.5V x2 (dos pilas AA)
3ª
+/-1 ºC
5-99 ºC (de fábrica: 5-35 ºC)
5-99 ºC
< 0.15uW
NTC
2.- Abra la carcasa, y enrute los cables que vienen de la caldera dentro de la
carcasa, dejando suficiente longitud de cable dentro.
3.- Fije la parte de atrás de la carcasa a la pared con los tornillos, los cables a
las conexiones correctas, como se describe en el apartado V, las pilas, y
finalmente encaje la parte de la pantalla del termostato en el soporte de la
pared.
V. Botones principales
Interruptor encendido/apagado ON/OFF
M
Cambio de modo de operación entre Manual y Programa.
Presione durante varios segundos para entrar en Ajustes de periodo
Ajustes de hora: hora, minuto y dia de la semana
Botón arriba: para subir la temperatura.
Botón abajo: para bajar la temperatura.

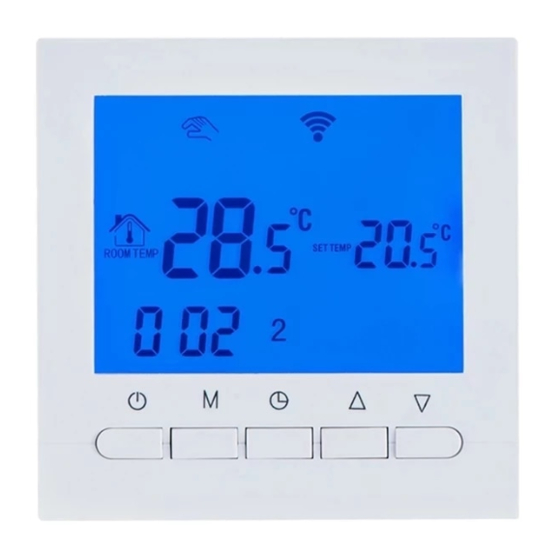

VI. Interfaz de usuario - termostato
Modo
manual
Anti-
congelación
Bloqueo
parental
Temperatura
ambiente
Reloj
Encendido/Apagado
Menú
On/Off
VII. Instrucciones de operación
1. Encender o apagar el termostato
Presione para encender o apagar el termostato.
2. Fijar la temperatura
Presione para fijar la temperatura.
3. Ajustar el reloj
Presione para fijar la hora, los minutos y el día de la semana.
Presione para ajustar la cifra.
4. Activar el modo Manual
El modo Manual es aquel en la que la programación no actúa.
Presione M, y verá que aparece
Manual. Presione para fijar la temperatura.
5. Fijar el bloqueo parental
Presione durante varios segundos
símbolo en la pantalla.
Para desbloquear el termostato, presione
símbolo de bloqueo desaparecerá.
Calefacción
encendida
Periodo
Temperatura
fijada (consigna)
Día semana
Abajo
Fijar
Arriba
hora
en la pantalla. Está en modo
para bloquear el termostato. Aparecerá el
durante varios segundos, y el
