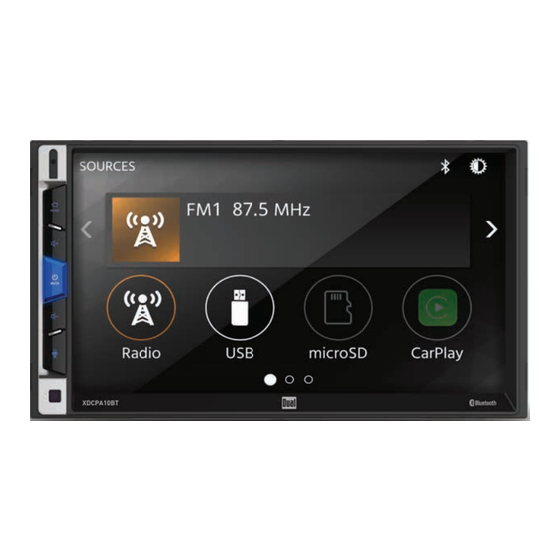

- Página 1 XDCPA10BT MANUAL DE INSTALACIÓN & USUARIO PANTALLA TÁCTIL CAPACITIVA DE 7” RECEPTOR 2 DIN MULTIMEDIA MECHLESS AM-FM Reproductor multimedia USB Entrada de cámara trasera...
- Página 2 Notas sobre propiedad Este producto incorpora tecnología para proteger la propiedad, la cual está protegida por reivindicaciones de métodos de varias patentes estadounidenses y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios de derechos. El uso de esta tecnología debe estar autorizado por Macrovision Corporation, y la misma está destinada a uso hogareño y otros usos limitados solamente, a menos que esté...
- Página 3 XDCPA10BT Tabla de contenido Pagina Advertencia ..........
- Página 4 XDCPA10BT Advertencia Luego de la instalación de este monitor / reproductor multimedia (“unidad”) en el vehículo, el conductor no debe hacer funcionar esta unidad para mirar videos o jugar juegos de video mientras maneja. De no seguir estas instrucciones, se puede producir una distracción por parte del conductor que podría producir daño severo o la muerte a los...
- Página 5 XDCPA10BT Información de Seguridad Lea atentamente todas las instrucciones antes de instalar o poner en funcionamiento Debido a su naturaleza técnica, se recomienda especialmente que un profesional o un distribuidor autorizado instale la unidad. Este producto solo se puede utilizar en vehículos con toma a tierra negativa de 12VDC.
- Página 6 XDCPA10BT Preparación Antes de comenzar • Desconecte el terminal negativo de la batería. Pida instrucciones a un técnico calificado. • Evite instalar la unidad donde pueda estar sujeta a altas temperaturas, como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración excesiva.
- Página 7 XDCPA10BT Diagrama de Conexión de Entradas/Salidas CarPlay and Android Auto 20 PIN 18PIN Nota: Cuando reemplace un fusible, asegúrese de usar el tipo y amperaje correcto. Usar un fusible incorrecto podría dañar la unidad. La unidad utiliza (1) fusible tipo mini ATC de 15 amperes que se encuentra en el conector de alimentación.
- Página 8 XDCPA10BT Ubicaciones de los Controles La pantalla de radio presenta las siguientes funciones y pantallas: Reiniciar Inicio Volumen arriba Encendido / modo Volumen abajo Control de voz Sensor de infrarrojos...
- Página 9 XDCPA10BT Control Remoto Encendido Volumen arriba Sintonizar / Pista Abajo OK -> Confirmar Mudo Volumen abajo Preseleccionadas 1~6 Repitir Reproducir/Pausa Hablar Modo Finalizar llamada Aleatorio Banda Sintonizar / Pista Arriba Control de voz...
- Página 10 XDCPA10BT Funcionamiento General Encendido/Apagado Presionar brevemente a para encender la unidad. Mantenga presionado para apagar la unidad. Volumen Presionar para aumentar o disminuir el nivel de volumen. Mudo Presionar momentáneamente MUTE para silenciar el audio. Presione nuevamente MUTE para volver al volumen antes seleccionado.
- Página 11 XDCPA10BT Funcionamiento General Desde el menú principal, presionar SETUP para acceder al menú Menú de Configuración y seleccionar entre ocho categorías representadas por los Configuración iconos en la parte superior de la pantalla. Seleccione la categoría y ajuste cualquiera de las opciones disponibles mediante la pantalla táctil.
- Página 12 XDCPA10BT Funcionamiento Sintonizador Funcionamiento Sintonizador Seleccionar el ícono de sintonizador de Menú Principal. Menú Principal Presionar para volver a la pantalla del menú principal. Indicador de Modo Actual Muestra el modo actual de funcionamiento. Local / Distancia Presionar para alternar entre sintonización LOCAL y DX (distancia).
- Página 13 XDCPA10BT Funcionamiento del USB Audio Desde el menú principal, presione el icono USB. Menú principal Presionar para volver a la pantalla del menú principal. Indicador de Modo Actual Muestra el modo actual de funcionamiento. Presionar the para ajustar la configuración del ecualizador.
- Página 14 XDCPA10BT Compatibilidad de Medios Tipo de archivo FAT 12 Sistema de Archivos FAT 16/FAT 32 .mp3/.MP3/.Mp3/.mP3 Extensión de Archivos .rmp/.m4a MPEG 1 Formato MPEG 2 MPEG MPEG 2.5 MPEG 1 32/44.1/48kHz Frecuencia de MPEG 2 12/16/22.05/24kHz...
- Página 15 XDCPA10BT Compatibilidad de Medios Media Compatibility Los siguientes tipos de discos/archivos no son compatibles: Compatibilidad de Medios • Formato MP3 PRO, playlists MP3 • Formato RMP • Formato AAC, AAC protegido, M4A Orden de Reproducción La secuencia de reproducción de MP3 comienza en la carpeta raíz del USB.
- Página 16 Bluetooth. Consulte el manual del usuario de su dispositivo para obtener más detalles. El nombre del dispositivo es "XDCPA10BT". La unidad puede estar en cualquier modo de operación para el proceso de vinculación. En algunos telé- fonos, puede ser necesario hacer más de una vez.
- Página 17 XDCPA10BT Funcionamiento de Bluetooth Dispositivos Presionar para mostrar la lista de dispositivos de emparejamiento. Todos los dispositivos conectados anteriormente que estén dentro del alcance se enumerarán por su nombre de dispositivo. Presione el nombre del dispositivo deseado para desconectarse del dispositivo actual y conectarse al nuevo dispositivo.
- Página 18 XDCPA10BT Funcionamiento de Apple CarPlay Apple CarPlay™ es un interfaz inteligente para iPhone, que permite el control oral de voz (vía Siri) de aplicaciones de música, navegación, teléfono y mensajes – reduciendo significativamente la distracción del conductor. Teléfono - Use Siri para hacer llamados, regresar llamadas perdidas, escuchar mensajes de voz, y ver la identificación del interlocutor en la pantalla del receptor.
- Página 19 XDCPA10BT Funcionamiento de Apple CarPlay Cuando está exhibido el menú CarPlay, el botón inicio en el rincón inferior izquierdo funciona igual que el botón inicio en su iPhone. Oprima detenidamente para llamar a Siri y comenzar sus comandos de voz.
- Página 20 XDCPA10BT Funcionamiento Android Auto™ Android Auto™ trae las aplicaciones más útiles a la pantalla de su teléfono o la pantalla compatible en su automóvil, en un formato que le facilita mantener su enfoque principal en la conducción. Usted puede controlar cosas como navegación y mapas, llamadas, mensajes de texto y música.
- Página 21 XDCPA10BT Funcionamiento Android Auto™ Usando Android Auto™ La pantalla de inicio de Android Auto™ muestra información personalizada, como el tiempo hasta su destino, recordatorios, llamadas recientes, mensajes entrantes, la canción que está escuchando y tarjetas de Google Now. Cuando se muestra el menú de Android Auto™, usted puede decir "OK Google" o seleccionar el micrófono en la esquina superior derecha para hablar con Google.
- Página 22 XDCPA10BT Entrada Auxiliar RCA Trasera A/V IN Conecte una fuente de audio opcional en la entrada RCA (trasera). Ajuste el volumen de la fuente de audio externa, según sea necesario (si está conectado a la salida de auriculares del dispositivo).
- Página 23 XDCPA10BT Funcionamiento de Entrada SWC La interfaz SWC incorporada es compatible con módulos de control de volante de PAC. Se recomienda el PAC SWI-RC. Se debe utilizar un adaptador externo para que el CAR1000 sea compatible con cualquier control del volante. Los siguientes controles están disponibles para la mayoría de los vehículos.
- Página 24 XDCPA10BT Resolución de Problemas General Problema Causa Acción Cable amarillo sin conexión o con voltaje incorrecto. Cable rojo sin conexión o con Chequear conexión de voltaje (11~16VDC) La unidad no enciende voltaje incorrecto (sin energía) Cable negro sin conexión Chequear conexión a tierra...
- Página 25 XDCPA10BT Especificaciones Sintonizador de FM Rango de sintonía: 87.5MHz-107.9MHz Sensibilidad útil: 10dBf 50 dB de sensibilidad de silencio: 20dbf Separación de estéreo @ 1kHz: 38dB Respuesta de frecuencia: 30Hz-13kHz Sintonizador de AM Rango de sintonía: 530kHz-1710kHz Sensibilidad útil: 24uV Respuesta de frecuencia: 30Hz-2.3kHz...
- Página 26 • Envíe un correo electrónico a Esta garantía se extiende al comprador cs@dualav.com minorista original por productos comprados a un distribuidor Dual autorizado y utilizados en los Exclusión de ciertos daños: Estados Unidos de América. Esta garantía es exclusiva y en lugar de cualquiera y todas las otras garantías, expresas...
- Página 27 Dual Electronics Corp. Toll Free: 1-866-382-5476 Monday-Friday, 9AM-5PM EST www.dualav.com ©2020 Dual Electronics Corp. All rights reserved. NSA0220 Printed in China...
