4.2
Filtrado del fluido
Utilice el siguiente tipo para aire comprimido:
Q ISO 8573-1:2010 [6:4:4]
4.3
Formas de conectar la junta rotativa al eje de la máquina

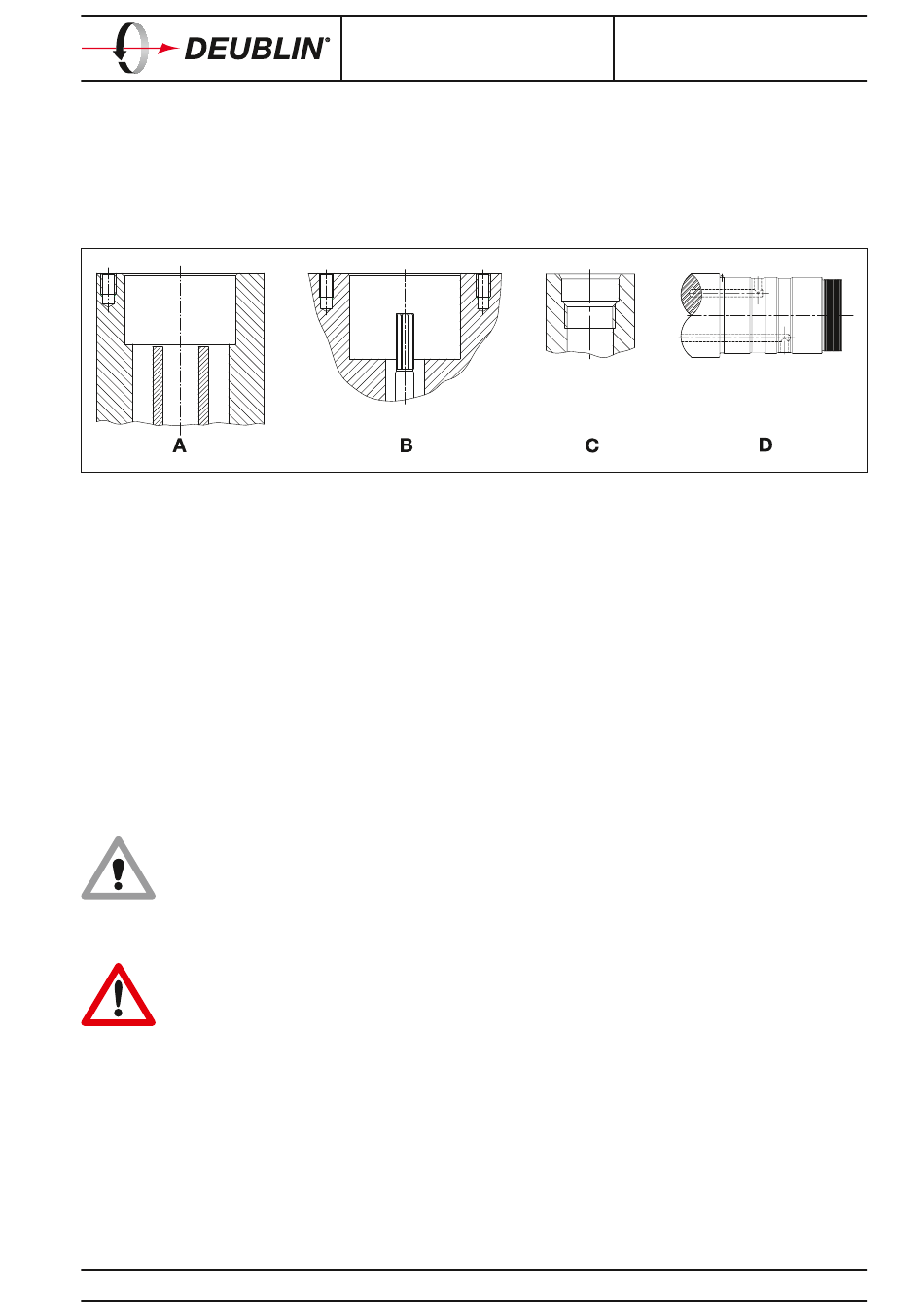

Fig. 5: Posibles ejes de la máquina
Aquí se muestran las tres posibles formas de conectar el rotor de la junta rotativa al extremo del eje
(o a la barra de posicionamiento). Dependiendo de la versión del extremo del eje, el rotor de la junta
rotativa se puede conectar mediante:
(A)
Brida al eje de la máquina
(B)
Parte externa de la barra de posicionamiento
(C)
Mediante rosca con centrador
(D)
Instalando la junta rotativa ATS sobre el eje de la máquina
El rotor conecta la junta rotativa al eje de la máquina. Por esta razón es muy importante diseñar el eje
y la barra de posicionamiento (si hay) con exactitud y seguir las especificaciones que se indican en el
plano de la junta rotativa. Cualquier desviación puede producir fugas, vibraciones y acortar la vida útil
de la junta rotativa.
La junta rotativa se puede instalar en un eje vertical (el rotor mirando hacia abajo) o horizontal.
Daño de los componentes por una instalación incorrecta
Cuando instale la junta rotativa verticalmente con el rotor mirando hacia arriba, la junta
puede dañarse.
Q Contacte con DEUBLIN si desea instalar la junta rotativa con el rotor mirando hacia
Nota
arriba.
Peligro de daños por fugas durante el funcionamiento de la junta
Cualquier junta rotativa con tecnología de fuga controlada, tiene asociada una cierta
fuga operacional. Cuando se cierre el compresor, la presión del sistema de tuberías se
Cuidado
perderá gradualmente.
Q Esto podría soltar algunas abrazaderas que podrían causar daños.
Si tiene cualquier pregunta, consulte con delegación DEUBLIN más cercana.
Rev. C
Manual de
instrucciones
Página 8 de 15
Modelo/serie:
Controlled Leakage
Número:
040-558
E
Actualización:
2018-10
©DEUBLIN
