Doripel RP 90906 Instrucciones De Armado

de

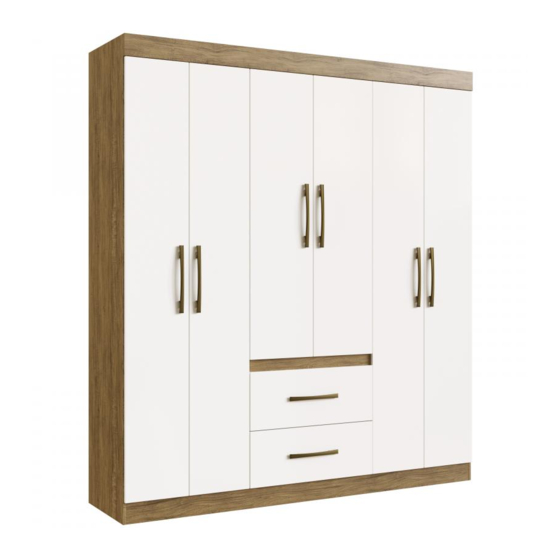

ROUPEIRO - 6 PORTAS / 3 GAVETAS
ARMARIO - 6 PUERTAS / 3 CAJÓNES
WARDROBE - 6 DOORS / 3 DRAWERS
FERRAGENS / herrajes / hardware
Parafuso 3,5 X 40
A
Tornillo 3,5 X 40
Screw 3,5 X 40
Puxador
B
Tirador
Handle
Dobradiça metálica
C
Bisagra
Hinge
Parafuso 3,5 x 25 c/c
D
Tornillo 3,5 x 25
Screw 3,5 x 25
Prego 10 x 10 c/c
E
Clavo 10 x 10
Nail 10 x10
Parafuso 3,5 x 12 c/c
F
Tornillo 3,5 x 12
Screw 3,5 x 12
Prego 13 x 15 c/c
G
Clavo 13 x 15
Nail 13 x 15
Fixador
O
Fijador
Fixer
Suporte Cabideiro
I
Apoyo Percha
Support Hanger
Cantoneira
J Esquinera
Corner
Sapata
Zapata
K
Shoe
Corrediça Metálica
L Corrediza
Slider
Cavilha 6 x 30
M Tacos
Pegs
Suporte Prateleira
N
Apoyo
Support
Cavilha 6 x 50
O Tacos
Pegs
Calço para dobradiças
R
Atenção com a cor do acabamento!
Em caso de assistência solicitar o código de acordo com a cor da peça/
Pay attention to the color of the finish!
In case of assistance request the code according to the color of the part/
Atención con el color del acabado!
En caso de asistencia solicitar el código de acuerdo con el color de la pieza.
ROUPEIRO 6 PORTAS / 3 GAVETAS
REF: RP 90906
42
8
18
18
80
138
12
10
4
13
8
2
E
12
4
06
18
MARTELO
Martillo
Hammer
MANUAL DE MONTAGEM
Instrucciones De Armado
Assemble Instructions
CHAVE
Destornillador
Screwdriver
Trena Parafusadeira
NUMERAÇÃO DE PEÇAS
N° DESCRIÇÃO
12 Lateral Esquerda / Lateral izquierda/left side
16 Lateral direita / Lateral derecha/ right side
75 Prateleira fixa / Estandería fija/ fixed shelf
63 Prateleira móvel / Estandería móvil/ shelf mobile
76 Rodapé Frontal / Rodepié Frente/ front footer
76 Rodapé traseiro / Rodapié trazero/ back drawer
77 Roda-forro / Roda-forro/ wheel-liner
45 Frente gaveta / Delantera cajón/ front drawer
122 Lateral gaveta / Lateral cajón/ side drawer
1216-17 Trazeiro gaveta / Trazeiro cajón /back side drawer
50 Fundo gaveta / Fondo cajón/ back drawer
78 Costas / Espalda/ back
81 Porta grande / Puerta grande /big door
80 Porta pequena / Puerta pequeña/ litle door
72 Tampo superior / Tampo superior/ top higher
73 Tampo baixo / Tampo abajo/ top dawn
1204 Divisão / División/ division/direita
1203 Tampo baixo / Tampo abajo/ top dawn
74 Divisão / División/ division/colmeia
ACESSÓRIOS
N° DESCRIÇÃO
00062 Pau cabide
2461 Corrediça
4-14 Puxador
F 90906 Kit Ferragem
I.R
Ivair Rodrigues
