Paso 7: Montaje de las protecciones contra el viento en las paredes laterales y el techo

Para esta fase del montaje, necesitarás:

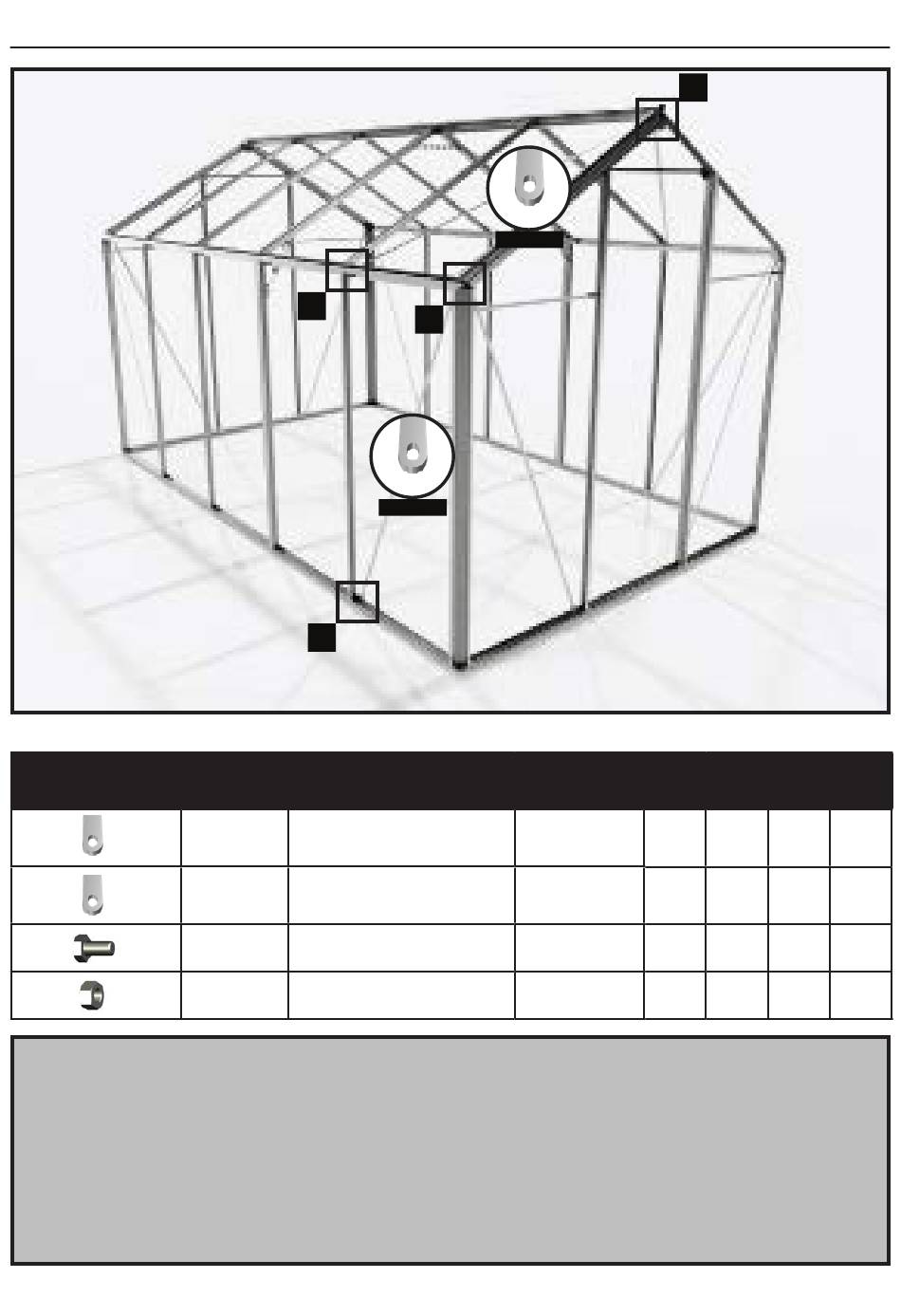

BOCETO
AVISO:
En los modelos ECO-STAR 2 y ECO-STAR 3 no se montan las protecciones contra el viento en el techo.
Para los modelos ECO-STAR 4 y ECO-STAR 5:
Si no quieres que una protección contra el viento atraviese la ventana del techo por la parte interior, recomendamos no montar la
ventana en los paneles de techo exteriores.
3
1
NÚM. DE ART. NOMBRE
Protección contra el viento
1502-1416.1
para la pared lateral
Protección contra el viento
38-1051.1
del techo
690509 Tornillo M6x12 mm
690547 Tuerca M6
1187 mm
2
1416 mm
LONGITUD
1416 mm
1187 mm
4
ECO- ECO- ECO-
STAR STAR STAR
2 3 4
4 4 4
- - 4
8 8 16
8 8 16
ECO-
STAR
5
4
4
16
16
