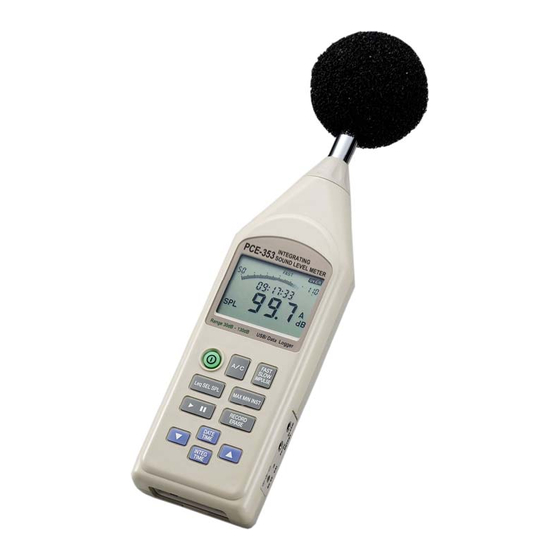

- Página 1 PCE Ibérica S.L. C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-iberica.es Instrucciones de uso del sonómetro integrado LEQ PCE-353...
- Página 2 1. Informaciones de seguridad 1.1. Condiciones ambientales 1.2. Mantenimiento y limpieza 2. Descripción general y características 2.1 Características 3. Especificaciones técnicas 4. Descripción del aparato 5. Descripción de la pantalla LCD 6. Calibración 7. Preparación del medidor 8. Preparación de la medición 8.1.
- Página 3 1. Informaciones de seguridad Lea atentamente las instrucciones antes de poner en uso este aparato. Utilice el aparato según se indica a continuación, de otro modo perderá la posibilidad de beneficiarse de la garantía del mismo. 1.1. Condiciones ambientales altura máxima permitida 2000 m humedad relativa máxima 90 % Hr rango de temperatura 0 ...
- Página 4 4. Descripción del aparato Micrófono 10. Tecla de preparación para la grabación / borrado de Pantalla LCD memoria. Interruptor ON /OFF Preparación para la grabación: aparece „Record“ en la Selector Leq, SEL, SPL pantalla, el aparato está listo para la grabación Selector Grabación / Pausa Borrado de memoria: mantener presionada la tecla Modo de grabación: „Record“...
- Página 5 5. Descripción de la pantalla LCD Rango de medición seleccionado 13. Unidad de medida Si en la pantalla aparece „DATE“ nos muestra la fecha 14. Variación de frecuencia 15. Variación de impulso temporal actual Leq : nivel sonoro de equivalente energético 16.
- Página 6 8. Preparación de la medición Existen dos posibilidades básicas de realizar las mediciones: Iniciar y parar las mediciones manualmente Iniciar la medición manualmente y pararla ajustando previamente el tiempo. En ambos casos el aparato debe ser ajustado correctamente antes de la medición. 8.1.
- Página 7 8.4.Ajuste del intervalo de grabación (Sampling o Sampling Time) Para ajustar el intervalo de grabación en el aparato necesita el software que viene en el envío. Tras haberlo instalado en su PC, conecte el medidor sonoro por medio de la interfaz de serie ( normalmente se llama COM1 o COM2) con su PC. Inicie el software realizando un doble clic en el icono de Programa.
- Página 8 9. Realización de la medición El aparato es capaz de almacenar 32.000 grupos de datos. De este modo podrá realizar mediciones en diferentes lugares sin necesidad de irlos guardando en el PC. Los diferentes grupos de datos podrán ser asignados a sus lugares de medición respectivos con la denominación correspondiente en el PC.
- Página 9 10. Manejo del software 10.1. Transmitir valores de medición al PC 1.) Para ajustar la cuota de medición seleccione „Data Logger“ de la barra de menú o cliquee en la pestaña „Data Logger“ (en el recuadro) 3.) Seleccione un grupo de datos (Data Set) y cliquee en la pestaña „Read/Save“.
- Página 10 10.2. Mostrar valores de medición en el PC 1.) Seleccione „Listing Data“ de la barra de herramientas: Se abre la siguiente ventana : 3.) Aquí seleccione „Open“de la barra de menú. En la ventana de selección de archivos puede seleccionar el archivo deseado y confirmar su selección con la pestaña „OK“.
- Página 11 10.3. Representación gráfica de valores de medición en el PC Tiene la posibilidad de utilizar los datos del archivo guardado o de utilizar los datos de un grupo de datos (Data Set) directamente del aparato. 10.3.1 Utilizar los datos de un archivo guardado 1.) Presione en la pestaña „Plotting Data“...
- Página 12 10.3.2. Utilizar los datos de un grupo de datos (Data Set) directamente del aparato 1.) Seleccione la pestaña „Plotting Data“ 3.) Se abre la ventana del grupo de datos (Data Set). 4.) Seleccione el grupo de datos deseado y presione sobre la pestaña „Plotting“.
- Página 13 10.4. Ajuste de la interfaz de serie En la instalación del software el valor para la interfaz de serie es normalmente „1“, ya que por norma general el aparato se conecta a esa interfaz. Si ocurriese que no pudiera establecerse ninguna conexión del PC al medidor, podría cambiar el número en la barra de herramientas dentro de „Option“.
- Página 14 En esta dirección encontrarán una visión de la técnica de medición: http://www.pce-iberica.es/instrumentos-de-medida/instrumentos-medida.htm En esta dirección encontrarán un listado de los medidores: http://www.pce-iberica.es/instrumentos-de-medida/medidores.htm En esta dirección encontrarán un listado de las balanzas: http://www.pce-iberica.es/instrumentos-de-medida/balanzas-vision-general.htm ATENCIÓN: “Este equipo no dispone de protección ATEX, por lo que no debe ser usado en atmósferas potencialmente explosivas (polvo, gases inflamables).”...
