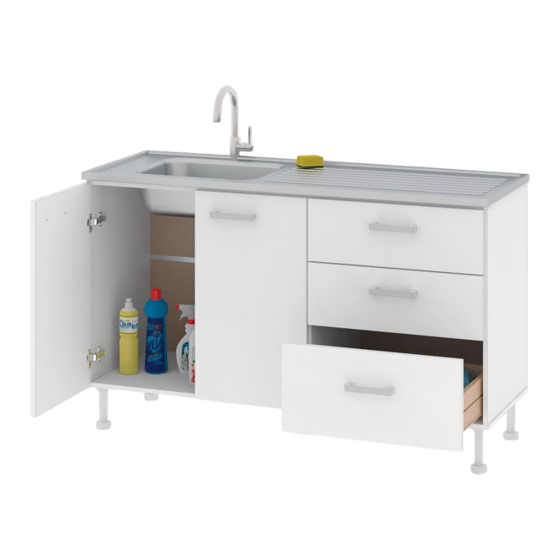

- Página 1 BAJO MESADA Instructivo de Armado CCB140 Rev. 5-12/03/2023...
- Página 2 ESCANEA Y MIRA EL VIDEO DE ARMADO posventa@dielfe.com.ar dieflemuebles www.facebook.com/dielfe dielfemuebles www.dielfe.com.ar Industria Argentina...
- Página 3 COMPONENTES DIVISOR VERTICAL BASE (B) COSTADO (DH) CANTIDAD: 1 IZQUIERDO(CI) CANTIDAD: 1 CANTIDAD: 1 COSTADO DERECHO ESTANTE (E) FONDO (FO) (CD) CANTIDAD: 1 CANTIDAD:1 CANTIDAD: 2 FAJA (FA) PUERTA DERECHA PUERTA IZQUIERDA CANTIDAD: 2 (PD) CANTIDAD: 1 (PI) CANTIDAD: 1 COSTADO CAJON (CC) CONTRA FRENTE FRENTE CAJON CHICO...
- Página 4 HERRAJES H VINCULANTE COLIZAS CLAVOS 8x20 CANTIDAD: 6 CANTIDAD: 1 CANTIDAD: 110 TORNILLO 3,5x14 TORNILLO 3,5x25 (B) TORNILLO ARMADOR 7x50 (C) CANTIDAD: 16 CANTIDAD: 46 CANTIDAD: 14 TORNILLO 5x40 FLANG. MANIJA BISAGRA CANTIDAD: 4 CANTIDAD: 5 CANTIDAD: 5 SACHE COLA PATA REGULABLE CANTIDAD: 5 CANTIDAD: 2...
- Página 5 Armar la estructura del mueble mediante los tornillos correspondientes como se muestra a continuacion. Colocar la base en el ensamblaje con los tornillos correspondientes. Es posible armar el mueble con los cajones a la izquierda o a la derecha invirtiendo la posicion de la base (B) y las fajas (FA) CLAVOS vinculante...
- Página 6 Colocar las guias del cajon con sus tornillos correspondientes. Luego colocar las bisagras en el costado que no se coloco las guias y en el divisor vertical (DV). Luego colocar los soportes de estante. SACHE DE COLA COLIZAS Colocar las patas regulables en la parte inferior y ajustar con su tornillo correspondiente.
- Página 7 Colocar las bisagras y los perfiles en las puertas como se indica a continuacion. MANIJA Armar la estructura del cajon con sus tornillos correspondientes como se muestra a continuacion. CFCF CFTR...
- Página 8 Centrar el fondo de cajon (FOC) en la parte inferior de la estrucutra del cajon y clavar. CLAVOS Colocar las correderas en la parte inferior del cajon con su tornillo correspondiente. Para fijar el frente de cajon (FC) colocar primero los dos tornillos de la parte superior del contrafrente frontal (CFCF) y ajustar suavemente.
- Página 9 Pegar dos topes de goma en el cuerpo del mueble por cada puerta y cajon para evitar que estos golpeen al cerrar. Luego colocar las puertas uniendo ambas partes de la bisagra. Luego colocar el esatnte sobre los soportes. CAJON CAJON CAJON GRANDE...
- Página 10 Regulacion de bisagras Regulacion de bisagras...
