D-Link PowerLine AV 500 N Guía De Instalación Rápida

Ocultar thumbs

página de 40

/ 40
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Quick Installation Guide

Краткое руководство по установке

Guía de Instalación Rápida

Guia de Instalação Rápida

快速安裝指南

Petunjuk Pemasangan Cepat

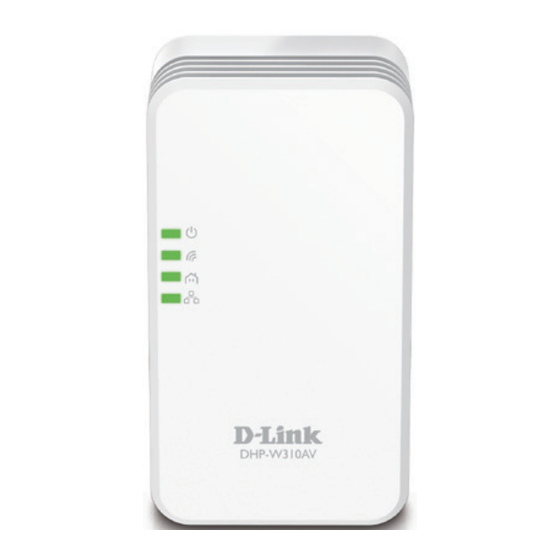

DHP-W310AV

PowerLine AV 500 Wireless N

Mini Extender

Version 3.00 | December 01, 2015

Resumen de contenidos para D-Link PowerLine AV 500 N

Página 1 Quick Installation Guide Краткое руководство по установке Guía de Instalación Rápida Guia de Instalação Rápida 快速安裝指南 Petunjuk Pemasangan Cepat DHP-W310AV PowerLine AV 500 Wireless N Mini Extender Version 3.00 | December 01, 2015...
Página 3 Package Contents PowerLine AV 500 Wireless N Mini Extender CAT5 Ethernet Cable Installation CD-ROM Wi-Fi Configuration Card Wi-Fi Configuration Note Hardware Installation 1. Plug the DHP-W310AV PowerLine AV 500 Wireless N Mini Extender into a wall outlet in a place you want to extend your network. ROOM C iPad DHP-W310AV...
Página 4 Hardware Installation 2. Connect the included Ethernet cable to your DHP-W310AV and computer. You may also connect to the DHP-W310AV over Wi-Fi with the information on the Wireless Configuration Card. 3. Your computer and DHP-W310AV are now connected. Please refer to “First- time Configuration”...
Página 5 First-time Configuration 1. Use your web browser to go to: Windows: http://dlinkapWXYZ or http://dlinkap Mac OS: http://dlinkapWXYZ.local. or http://dlinkap.local. Where WXYZ is the last 4 digits of the MAC address. The full address is available on the included Wireless Configuration Card. 2.
Página 6 Internet con- nection from a router and/or modem. Q: Can I use more than one DHP-W310AV device at a time? • Yes you can! D-Link offers a host of PowerLine devices that include adapters, extenders, and routers. DHP-W310AV...
Página 7 Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in South Africa and Sub Sahara Australia: Region: Tel: 1300-700-100 24/7 Technical Support Tel: +27 12 661 2025 Web: http://www.dlink.com.au 08600 DLINK (for South Africa only) E-mail: support@dlink.com.au...
Página 8 Technical Support Pakistan Bahrain Islamabad Office: Technical Support: +973 1 3332904 61-A, Jinnah Avenue, Blue Area, Kuwait: Suite # 11, EBC, Saudi Pak Tower, Islamabad - Pakistan Technical Support: + 965 22453939 / +965 Tel.: +92-51-2800397, 2800398 22453949 Fax: +92-51-2800399 Türkiye Karachi Office: Büyükdere Cad.
Página 9 Комплект поставки PowerLine AV 500 адаптер с беспроводной точкой доступа Ethernet-кабель кат.5 Установочный CD-диск Карта с настройками беспроводной сети Wi-Fi Configuration Note Установка устройства 1. Подключите DHP-W310AV к розетке питания в месте, где необходимо увеличить радиус действия сети. ПОМЕЩЕНИЕ В iPad DHP-W310AV Ноутбук...
Página 10 Установка устройства 2. Подключите входящий в комплект поставки Ethernet-кабель к DHP- W310AV и к компьютеру. Также можно подключиться к DHP-W310AV по Wi-Fi, используя информацию, указанную на Карте с настройками беспроводной сети. 3. Компьютер и DHP-W310AV подключены. Пожалуйста, перейдите к разделу «Первоначальная настройка» на следующей странице, чтобы выполнить...
Página 11 Первоначальная настройка 1. Введите в Web-браузере: Windows: http://dlinkapWXYZ или http://dlinkap Mac ОS: http://dlinkapWXYZ.local. или http://dlinkap.local. где WXYZ - последние 4 цифры MAC-адреса. Полный MAC-адрес указан на входящей в комплект поставки карте с настройками беспроводной сети. 2. В качестве имени пользователя выберите ADMIN, поле пароля оставьте пустым.
Página 12 5. Выполните шаги Мастера для установки сети PowerLine. Для получения более подробной информации, пожалуйста, обратитесь к Руководству пользователя. Часто задаваемые вопросы (F.A.Q.) Вопрос: Почему DHP-W310AV не может обнаружить сеть PowerLine? • Старайтесь подключать адаптер непосредственно к розетке питания. Подключение через удлинители, сетевые фильтры и т. п. может привести...
Página 13 проводке, однако сохраняется необходимость в подключении к Интернет с маршрутизатора и/или модема. Вопрос: Можно ли использовать более одного устройства DHP-W310AV одновременно? • Да. Компания D-Link предоставляет широкий ряд устройств PowerLine, включая адаптеры, устройства для увеличения радиуса действия сети и маршрутизаторы. DHP-W310AV...
Página 14 Технические характеристики Стандарты • IEEE 802.11n • IEEE 802.11g • IEEE 802.3 • IEEE 802.3u • IEEE P1905.1 draft • IEEE 1901 Сетевые интерфейсы • Порт 10/100BASE-TX Ethernet • Wireless N • PowerLine Питание • 100 - 240 В переменного тока, 50/60 Гц Безопасность...
Página 15 802.11n HT20/HT40 GI=800ns GI=400ns 20 МГц 40 МГц 20 МГц 40 МГц 13,5 14,4 19,5 40,5 21,7 28,9 43,3 57,8 58,5 121,5 72,2 14,444 28,889 43,333 57,778 86,667 115,556 144,444 Единица измерения: Мбит/с Диапазон частот • от 2,4 ГГц до 2,497 ГГц Шифрование...
Página 16 Влажность • При работе: от 10% до 90% • При хранении: от 5% до 90% Выходная мощность передатчика • 14 dBm (+/- 2dB) Индикаторы • Power • Ethernet • WLAN • PowerLine Сертификаты • FCC • CE • RoHS • UL, CE LVD Размеры...
Página 17 Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
Página 18 Contenido del Empaque PowerLine AV Wireless N 500 Extender Mini Cable Ethernet CAT5 CD-ROM de Instalación Tarjeta de Configuración Wi-Fi Wi-Fi Configuration Note Instalación del Hardware 1. Conecte el AV PowerLine DHP-W310AV 500 Wireless N Extender Mini a una toma de corriente de pared en el lugar que desea ampliar su red. SALA C iPad DHP-W310AV...
Página 19 Instalación del Hardware 2. Conecte el cable Ethernet al DHP-W310AV al computador. También puede conectarse al DHP-W310AV a través de Wi-Fi con la información sobre la configuración que aparece en la tarjeta Wi-Fi. 3. El computador y DHP-W310AV están conectados. Consulte la sección “Configuración por primera vez”...
Página 20 La Primera Configuración 1. Utilice su navegador web para ir a: Windows: http://dlinkapWXYZ ó http://dlinkap Mac OS: http://dlinkapWXYZ.local. ó http://dlinkap.local. Donde WXYZ son los últimos 4 digitos de la dirección MAC.La dirección completa se encuentra disponible en la tarjeta de configuración incluida. 2.
Página 21 5. Siga los pasos del asistente para configurar su red PowerLine. Para obtener más ayuda detallada, por favor consulte el Manual de Usuario. Preguntas Frecuentes P: ¿Por qué no puede mi DHP-W310AV encontrar mi red PowerLine? • Asegúrese de que está conectando directamente a una toma de corriente. Conectarse a cualquier otra cosa puede retardar o detener la conexión.
Página 22 Internet desde un router y / o modem. P: ¿Puedo usar más de un DHP-W310AV dispositivo a la vez? • Sí se puede! D-Link ofrece una serie de dispositivos que incluyen adaptadores PowerLine, extensores y routers. Soporte Técnico Usted puede encontrar actualizaciones de softwares o firmwares y documentación...
Página 23 Conteúdo da Embalagem PowerLine AV 500 Wireless N Mini Extender Cabo Ethernet CAT5 CD-ROM de Instalação DHP-W310AV...
Página 24 Instalação do hardware 1. Ligue o PowerLine DHP-W310AV em uma tomada no ambiente que você deseja estender sua rede. AMBIENTE C iPad DHP-W310AV Notebook 2. Insira uma extremidade do cabo Ethernet no DHP-W310AV, e a outra ponta em seu computador. Você também pode ligar o DHP-W310AV através de uma rede Wi-Fi, com as informações que constam no cartão de configuração da rede WiFi.
Página 25 Primeira Configuração 1. Digite na barra de endereços de seu navegador: Windows: http://dlinkapWXYZ ou http://dlinkap Mac OS: http://dlinkapWXYZ.local. ou http://dlinkap.local. Onde WXYZ são os últimos quatro dígitos do endereço MAC. O endereço completo está disponível no cartão de configuração Wireless incluído. 2.
Página 26 5. Siga os passos do assistente para configurar a sua rede PowerLine. Para obter mais informações, por favor consulte o Manual do Usuário. Perguntas frequentes Q: Por que meu DHP-W310AV não encontrar minha rede PowerLine? • Certifique-se de que os produtos estão conectandos diretamente a uma tomada.
Página 27 • Sim, você pode! A D-Link oferece uma série de dispositivos PowerLine que incluem adaptadores, extensores, e roteadores. Suporte Técnico Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link. Acesse o site: www.dlink.com.br/suporte DHP-W310AV...
Página 28 包裝內容物 200Mbps 電源線無線網路橋接器乙太網路線安裝光碟無線網路資料卡 Wi-Fi Configuration Note 中硬體安裝文 1. 將DHP-W310AV插在您想要延伸網路位置附近的電源插座上。房間 C iPad DHP-W310AV 筆記型電腦 DHP-W310AV...
Página 29 硬體安裝 2. 用包裝內附的網路線，一端連接DHP-W310AV，另一端連接電腦。您也可以查看無線網路資料卡上的資訊，用電腦透過無線的方式連接到 DHP-W310AV。 3. 您的電腦和DHP-W310AV已連接後，請參考下一頁「首次設定」的說明來將DHP-W310AV連接到您現有的電源線網路。房間 A 房間 B 房間 C DHP-308AV iPad iPad Internet 路由器 DHP-W310AV 筆記型電腦 DHP-W310AV 筆記型電腦中文 DHP-W310AV...
Página 30 首次設定 1. 開啟網頁瀏覽器，在網址列輸入 : Windows: http://dlinkapWXYZ 或 http://dlinkap Mac OS: http://dlinkapWXYZ.local. 或 http://dlinkap.local. WXYZ為MAC址的最後四碼。完整的MAC址顯示於包裝中的資訊卡上。 2. 使用者名稱選擇「ADMIN」，且不需輸入密碼。 3. 執行連線設定精靈。中 4 出現提示訊息時，在您現有裝置上按壓加密按鈕約2秒來將它連線到 DHP-W310AV。文注意 : 如果您尚未對您既有的電力線網路加密，您將需要重新設定既有電力線網路的加密。請對每一個電力線網路裝置進行以下步驟 : 1) 按下DHP-W310AV上的連線鈕，2) 於兩分鐘內在既有的電力線網路裝置上按下連線鈕。 DHP-W310AV...
Página 31 5. 依照精靈的指示來設定您的電源線網路。此指南僅供首次安裝，請參考產品使用手冊來取得更多相關資訊。常見問題 Q：為何DHP-W310AV無法搜尋到我的電源線網路? • 請確認裝置是直接插在牆壁的插座上，若接在延長線或其他地方可能會降低網路速度或無法連線。另外裝置必須在同一個電力迴路內。舉例來說，連線無法跨街道或大樓內不同的住戶。中 Q：為何我的連線不太穩定，且有時速度慢或甚至不通? • 您可嘗試將裝置附近的插座空出來將電力阻礙降到最小，尤其是充電文器和吹風機。 Q：我如何搜尋我的無線網路?我可以更改無線的名稱嗎? • 您可以在無線網路資料卡上查看到裝置預設的無線網路名稱(SSID)和密碼。 • 若您想要更改設定，請開啟網頁瀏覽器連結到「http://dlinkapWXYZ. local.」(WXYZ為裝置MAC位址末4碼的範例，實際資料請查看無線網路資料卡)，以「ADMIN」無密碼登入後，至「設定」→「無線網路設定」頁面即可更改設定。 Q：我可以僅用DHP-W310AV來連線到INTERNET嗎? • 至少需要兩個DHP-W310AV來建立區域網路，裝置會透過您的電力迴路來傳輸資料，但是您仍然需要從路由器或數據機來取得INTERNET連線。 DHP-W310AV...
Página 32 D-Link 友訊科技台灣分公司技術支援資訊如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 手機付費電話 (02)6600-0123#8715 服務時間：週一至週五，早上9:00到晚上9:00 週六日及國定假日(不含農曆春節) 早上10:00到晚上7:00 站： http://www.dlink.com.tw 網電子郵件： dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司的聯絡資訊以取得相關支援服務。產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 中產品維修：使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。文注意 ! 依據低功率電波輻射性電機管理辦法第十二條 : 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。第十四條 : 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通信或...
Página 33 Isi Kemasan PowerLine AV 500 Wireless N Mini Extender Kabel Ethernet CAT5 CD-ROM Instalasi Kartu Konfigurasi Wi-Fi Wi-Fi Configuration Note Instalasi Perangkat Keras 1. Colokkan DHP-W310AV PowerLine AV + Wireless N Mini Extender ke stopkontak di lokasi anda ingin memperluas jaringan anda. RUANG C iPad DHP-W310AV...
Página 34 Instalasi Perangkat Keras 2. Sambungkan kabel Ethernet yang terdapat dalam kemasan DHP- W310AV ke computer. Anda juga dapat terhubung ke DHP-W310AV melalui Wi-Fi dengan menggunakan informasi yang terdapat dari Kartu Konfigurasi Wi-Fi 3. Komputer anda dan DHP-W310AV sekarang saling terhubung. Silahkan mengacu ke “Pengaturan Awal”...
Página 35 Konfigurasi Awal 1. Gunakan browser Anda dan buka halaman: Windows: http://dlinkapWXYZ atau http://dlinkap Mac OS: http://dlinkapWXYZ.local. atau http://dlinkap.local. Dimana WXYZ adalah 4 digit terakhir dari alamat MAC. Alamat lengkap tersedia di kartu “Wireless Configuration Card” yang disertakan. 2. Pilih ADMIN untuk User Name dan biarkan password kosong. 3.
Página 36 5. Ikuti langkah-langkah pada wizard untuk mengatur jaringan PowerLine Anda. Untuk dukungan lebih rinci, silakan lihat Manual Pengguna. Pertanyaan yang Sering Diajukan Q: Mengapa DHP-W310AV saya tidak bisa menemukan jaringan PowerLine? • Pastikan Anda mencolokkan langsung ke stopkontak. Mencolokkan melalui perangkat lain dapat memperlambat atau menghentikan koneksi.
Página 37 • Ya, Anda bisa! D-Link menawarkan sejumlah perangkat PowerLine yang mencakup adapter, Extenders, dan router. Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id...
Página 38 NOTES DHP-W310AV...
Página 40 Ver. 3.00(DI)_90x120 2015/12/01 6HPW310CIQ01G...

Este manual también es adecuado para:

Dhp-w310av
