- Página 1 Manual del usuario Alerta de temperatura interior/exterior Modelo 401014A www.extech.com Traducciones del Manual del Usuario están disponibles en ...
-
Página 2: Introducción

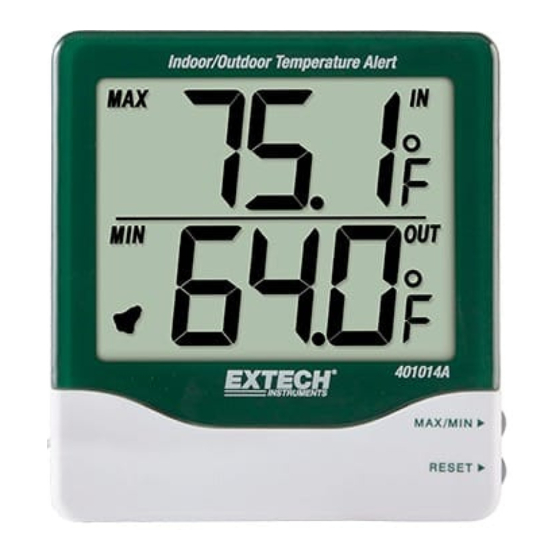

Introducción Agradecemos su compra de la Alerta de temperatura interior/exterior 401014A. Este termómetro muestra simultáneamente las temperaturas interiores (sensor interno) y exteriores (sensor externo a prueba de intemperie integrado). El 401014A tiene una utilidad de grabación de MAX/MIN y una alarma alta y baja programable por el usuario para monitorear la temperatura al aire libre. Este medidor se envía completamente probado y calibrado y, con uso apropiado le proveerá muchos años de servicio confiable. Por favor visite nuestro sitio web (www.extech.com) para comprobar la versión más reciente de este Manual del usuario y para soporte al cliente. Características LCD grande de fácil lectura Indicadores de temperatura interior y exterior Alarma acústica alta/baja programable por el usuario para el control de la temperatura exterior Grabación de memoria para lecturas MAX/MIN con botón de reajuste Sensor resistente al agua/salpicaduras para mediciones de temperatura al aire libre Incluye soporte basculante, soporte de montaje, batería y 3 m (9.6 pies) de cable fino para una fácil instalación del sensor externo Descripción del medidor Descripción frontal 1. Indicador de temperatura interior 2. Indicador de temperatura exterior 3. Botón grabar MAX/MIN 4. Botón de reajuste para borrar las lecturas MÁX/MIN ... -
Página 3: Operación
2. Retire la cubierta adhesiva protectora de la pantalla LCD. 3. Seleccione las unidades de temperatura (C/F) con el interruptor de temperatura situado en la parte posterior del medidor. 4. Coloque el medidor en la zona interior deseada y coloque la sonda de temperatura externa en la zona exterior de interés. 5. La pantalla superior indica la temperatura interior. La pantalla inferior indica la temperatura exterior. Lecturas MÁX / MIN 1. Este medidor muestra las lecturas máxima y mínima guardadas a lo largo del tiempo. Para grabar y ver las lecturas: a. Presione una vez el botón MAX/MIN. La pantalla muestra las temperaturas interiores más altas y más bajas medidas desde la última vez que se presionó el botón RESET. Los iconos MAX y MIN aparecen junto a sus respectivas lecturas. b. Vuelva a presionar el botón MAX/MIN. La pantalla muestra las temperaturas exteriores más altas y más bajas medidas desde la última vez que se presionó el botón RESET. Los iconos MAX y MIN aparecen junto a sus respectivas lecturas. c. Presione el botón MAX/MIN de nuevo para volver a la operación normal, los iconos MAX y MIN se apagarán. 2. Para borrar las lecturas MAX/MIN, presione brevemente el botón RESET mientras esté en modo MAX/MIN. Cuando se restablece, las lecturas MAX/MIN mostrarán guiones y el medidor comenzará a registrar nuevas lecturas MAX/MIN. Puede borrar las memorias MAX/MIN interiores y exteriores de forma independiente. 3 401014A‐es‐ES_V1.0 2/18... -
Página 4: Mantenimiento
7. Cuando la temperatura exterior medida alcanza el límite de temperatura alta o baja, el timbre sonará durante un (1) minuto. Presione el botón MAX/MIN o RESET para silenciar el timbre antes de que transcurra el intervalo de 1 minuto. 8. Después de silenciar una alarma presionando un botón o 1 minuto de tiempo muerto, debe presionar el botón <+> para apagar el icono de la campana de alarma y luego presionar el botón <+> para volver a activar la alarma, de lo contrario la alarma se desactivará, aunque aparezca el icono de la campana de alarma. *Notas: La alarma es ajustable en incrementos de 1.0°C y 1.8°F. Si no se presiona ningún botón durante aproximadamente 7 segundos mientras se programan los límites de alarma alta y baja, el medidor volverá automáticamente al modo de funcionamiento normal. Mantenimiento Reemplazo de la batería Reemplace la batería' AAA' de 1.5V ubicada en el compartimiento trasero como se explica a continuación. 1. Abra el compartimento trasero de la batería empujando la tapa del compartimento de la batería hacia abajo, como indica la flecha. 2. Retire la batería vieja y sustitúyala por una nueva observando la polaridad correcta. 3. Cierre la tapa del compartimiento antes de usar. 4 401014A‐es‐ES_V1.0 2/18... -
Página 5: Limpieza
Desecho: No se deshaga de este instrumento en la basura doméstica. El usuario está obligado a llevar los dispositivos al final de la vida a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. Limpieza Limpie el medidor sólo con un paño húmedo cuando sea necesario. Utilice un detergente suave si es necesario, pero no utilice disolventes o abrasivos, ya que pueden dañar la carcasa del medidor y el área de pantalla. Especificaciones Pantalla LCD, 25mm (1”) alto de dígitos Escala Interiores (Sensor interno): ‐10.0 a 60.0°C (14.0 a 140.0°F) Exteriores (sensor externo): ‐50.0 a 70.0°C (‐58.0 a 158.0°F) Precisión ±1.0°C (1.8°F) de 0.0 a 50.0°C (32.0 a 122.0°F) ±2.0°C (3.6°F) de ‐50.0 a 0.0°C (‐58.0 a 32.0°F) y 50.0 a 70.0°C (122.0 a 158.0°F) Batería Una (1) batería ‘AAA' de 1.5V Cable Longitud del cable sensor de temperatura exterior: 3m (9.6 ft.) Dimensiones 112 x 102 x 22mm (4.4 x 4.0 x 0.9”) Peso 186g (6.5 oz.) Copyright © 2018 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio Certificado ISO 9001 www.extech.com 5 401014A‐es‐ES_V1.0 2/18...
