- Página 1 Indigo 4600 ORDERCODE 41385 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Página 2 Usted ha adquirido un magnífico e innovador producto de Showtec. El Showtec Indigo 4600 LED lleva la emoción a cualquier local. Tanto si desea una acción “plug and play” sencilla, como un sofisticado espectáculo DMX, este producto le ofrece justo el efecto que necesita.
- Página 3 Showtec Showtec Indigo 4600 LED Guía del producto ™ Advertencia......................................2 Instrucciones de seguridad ................................2 Normas para el funcionamiento ..............................4 Montaje ......................................4 Procedimiento de devolución................................6 Reclamaciones ....................................6 Descripción del dispositivo ..................................7 Descripción general ..................................8 Parte trasera .......................................
- Página 4 Su envío incluye: • Showtec Indigo 4600 LED con cable IEC de alimentación de CA Volex de 1,5 m • 2 soportes para montaje en truss • Cable de seguridad •...
- Página 5 Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente. Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación.
- Página 6 área justo debajo del lugar de instalación esté cerrada al público y de que se prohíba el acceso a la misma. La unidad Indigo 4600 LED se puede colocar en un suelo plano de escenario o instalar en cualquier tipo de truss mediante una abrazadera.
- Página 7 Montaje de una abrazadera en la parte inferior del proyector de cabeza móvil Indigo Abrazadera Anilla para cable de seguridad Desbloqueado Bloqueado Una instalación incorrecta puede provocar daños personales y a la propiedad. Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. Tenga siempre cuidado de que el cable del color correcto sea conectado al lugar apropiado.
- Página 8 Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA).
- Página 9 El Indigo 4600 es el sucesor del popular Indigo 4500. Posee un revolucionario sistema óptico nuevo que aporta al Indigo 4600 un 20 % más de proyección de luz con la mitad de la potencia LED (30 W). • Sistema óptico de alto rendimiento •...

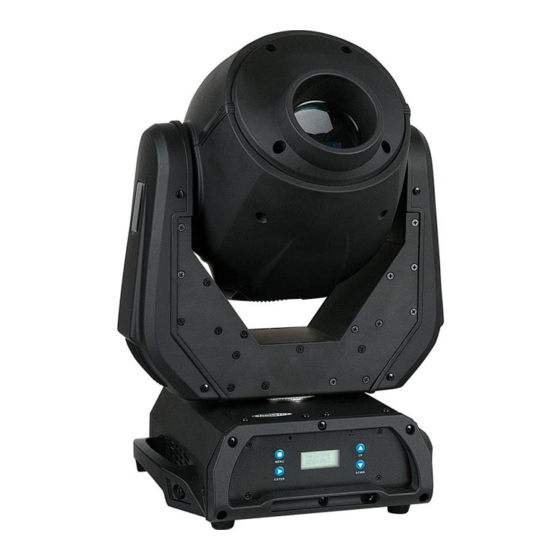

- Página 10 Descripción general Fig. 1 1) Lente 2) Botones del menú y pantalla LCD Parte trasera Fig. 2 Interruptor ON/OFF (encendido/apagado) Conector IEC para alimentación de CA Volex y fusible de 3,15 A 250 V Conector DMX IN (entrada) de 5 clavijas para señal DMX Conector DMX OUT (salida) de 5 clavijas para señal DMX Conector DMX OUT (salida) de 3 clavijas para señal DMX Conector DMX IN (entrada) de 3 clavijas para señal DMX...
- Página 11 Instalación Retire todo el embalaje de la unidad Indigo 4600 LED. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía antes de que se haya instalado y conectado el sistema completo correctamente.
- Página 12 Múltiples unidades Indigo (control maestro/esclavo) Fig. 3 Múltiple unidades Indigo (control DMX) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. 2.
- Página 13 Configuración DMX de múltiples unidades Indigo Fig. 4 Nota: Conecte todos los cables antes de enchufar la corriente eléctrica Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro/esclavo.
- Página 14 La unidad Indigo 4600 LED se puede controlar a través de un controlador en el modo de control o sin controlador en el modo autónomo. Panel de control Fig. 5 A. Visor LCD D. Botón UP (arriba) B. Botón MENÚ (menú) E.
- Página 15 Descripción general del menú Primero tiene que crear un paso, pulsar ENTER (aceptar) y a continuación aparecerá el resto del menú.
- Página 16 Opciones del menú principal 1. ADDRESS (direccionamiento) Direccionamiento DMX Con este menú puede establecer la dirección DMX. 1) Pulse MENU (menú) hasta que en la pantalla aparezca: ADDRESS. 2) Pulse ENTER (aceptar) para abrir este menú. Puede elegir entre 512 direcciones DMX diferentes. Utilice los botones UP (arriba) o DOWN (abajo) para seleccionar la dirección deseada entre 000 - 512.
- Página 17 3. SETTINGS (ajustes) Con este menú puede llevar a cabo los ajustes de la unidad Indigo. 1) Pulse MENU (menú) hasta que en la pantalla aparezca: SETTINGS. 2) Pulse ENTER (aceptar) para abrir este menú. Puede elegir entre 4 submenús diferentes. Página 17 Página 18 Página 18...
- Página 18 PT SPEED: Velocidad del movimiento de giro panorámico/inclinación PAN INV: Control del giro panorámico normar/invertido TILT INV: Control de la inclinación normal / invertida OP SPEED: Velocidad lenta/rápida del sistema óptico BLACK D: INSTANT: Black-out inmediato cuando se utiliza el giro panorámico / inclinación. DELAY: 3 segundos de retardo antes del black-out cuando se utiliza el giro panorámico / inclinación.
- Página 19 4. RUNMODE (modo de ejecución) Con este menú puede establecer los diferentes modos de ejecución de la unidad Indigo. 1) Pulse MENU (menú) hasta que en la pantalla aparezca: RUNMODE 2) Pulse ENTER (aceptar) para abrir este menú. Puede elegir entre 3 submenús diferentes. 4.1 RUN (ejecutar) Activación de DMX Con este menú...
- Página 20 Controlado por sonido (SOUND1 y SOUND2) El dispositivo reproducirá los programas controlados por sonido de forma autónoma. El dispositivo estará ahora controlado por sonido y reaccionará al ritmo de la música. Modo personalizado (CUSTOM) Para ejecutar un programa personalizado tendrá primero que introducir los valores deseados. Para más información consulte el menú...
- Página 21 4,2. EDIT (Editar) Con esté menú será capaz de establecer una amplia variedad de ajustes especiales. Primero tiene que crear un Paso y luego pulsar ENTER (aceptar). Aparecerá entonces el menú completo 1) Pulse MENU (menú) hasta que en la pantalla aparezca: RUNMODE. 2) Pulse ENTER (aceptar) hasta que en la pantalla aparezca: EDIT.
- Página 22 15 segundos en completarse. 5.2 DMX VALUE (valor DMX) Con este menú será capaz de establecer, controlar y ajustar manualmente la unidad Indigo 4600. 1) Pulse MENU (menú) hasta que en la pantalla aparezca: MANUAL.
- Página 23 6. SERVICE (servicio) 6.1 ACCESS MODE (Modo de acceso) 1) Pulse MENU (menú) hasta que en la pantalla aparezca: SERVICE. 2) Pulse ENTER (aceptar) y utilice los botones UP (arriba) o DOWN (abajo) hasta que en la pantalla aparezca: el menú ACCESS (acceso). 3) Pulse ENTER (aceptar) para abrir este menú.
- Página 24 Canales DMX 14 canales (Person 1) Canal 1 – Movimiento horizontal (panorámico) Desplace el fáder hacia arriba para mover la cabeza móvil de forma horizontal (panorámica). Ajuste gradual de la cabeza de un extremo del fáder al otro (0-255, 128-centro). La cabeza se puede girar 540ª...
- Página 25 Canal 8 - Rueda de gobos giratoria + vibración de gobos 0-10 Abierto/blanco 11-20 Gobo de cristal 1 21-30 Gobo de cristal 2 31-40 Gobo de metal 3 41-50 Gobo de metal 4 51-60 Gobo de metal 5 61-70 Gobo de metal 6 71-80 Gobo de metal 7 81-95...
- Página 26 220-235 Sin función 236-239 DIM 0 (se activa pasados 5 segundos) 240-243 DIM 1 (se activa pasados 5 segundos) 244-247 DIM 2 (se activa pasados 5 segundos) 248-251 DIM 3 (se activa pasados 5 segundos) 252-255 DIM 4 (se activa pasados 5 segundos) Cuando el canal 15 está...
- Página 27 Canal 5 - Rueda de gobos giratoria + vibración de gobos 0-10 Abierto/blanco 11-20 Gobo de cristal 1 21-30 Gobo de cristal 2 31-40 Gobo de metal 3 41-50 Gobo de metal 4 51-60 Gobo de metal 5 61-70 Gobo de metal 6 71-80 Gobo de metal 7 81-95...
- Página 28 190-199 Sound 2 (se activa pasados 5 segundos) 200-219 Restauración (se activa pasados 5 segundos) 220-235 Sin función 236-239 DIM 0 (se activa pasados 5 segundos) 240-243 DIM 1 (se activa pasados 5 segundos) 244-247 DIM 2 (se activa pasados 5 segundos) 248-251 DIM 3 (se activa pasados 5 segundos) 252-255...
- Página 29 4. Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Indigo 4600 LED requiere muy poco mantenimiento No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente.
- Página 30 Sustitución de un gobo de la rueda de gobos giratoria 1. Desconecte la alimentación de corriente y coloque el interruptor en la posición OFF (apagado). 2. Asegúrese de que el gobo que vaya a insertar tenga el mismo tamaño. Para calcular el tamaño adecuado, véase más abajo.
- Página 31 Coloque el soporte del gobo de nuevo bajo el cierre a presión y empújelo hacia atrás. 11. Vuelva a colocar las tapas de mantenimiento y apriete todos los tornillos. Orientación del gobo de cristal Los gobos de cristal revestido se insertan con el revestimiento mirando hacia el borde del soporte (el lado opuesto al muelle).
- Página 32 1. Suministro eléctrico. Compruebe que la unidad se haya conectado al suministro eléctrico apropiado. 2. Los ledes. Devuelva la unidad Indigo 4600 LED a su distribuidor Showtec. El fusible. Cambie el fusible. Consulte la página 29 para obtener indicaciones acerca de cómo...
- Página 33 No responde a la señal DMX Respuesta: Puede deberse al cable o a los conectores DMX, a un fallo de funcionamiento del controlador o a un fallo de la tarjeta DMX del efecto. 1. Compruebe el cable DMX: desenchufe la unidad, cambie el cable DMX y vuelva a conectarla al suministro eléctrico.
- Página 34 Especificaciones del producto Modelo: Showtec Indigo 4600 LED • Voltaje de entrada: 100~240 V CA, 47 / 63 Hz • Consumo de energía: 120 W máx. a máxima potencia • Fusible 3,15 A / 250 V • Medidas (largo x ancho x alto): 330 x 270 x 500 mm •...
- Página 35 Motor: motor de velocidad gradual de alta calidad controlado por microprocesadores Distancia mínima: Distancia mínima de superficies inflamables: 0,5 m Distancia mínima del objeto a iluminar: 1,3 m El diseño y las especificaciones del producto están sujetos a cambios sin previa notificación. Sitio Web: www.Showtec.info Correo electrónico: service@highlite.nl...
