Diagrama de conexión
¡ATENCIÓN!
¡Durante los trabajos de conexión deberá desconectar la alimentación eléctrica!
¡De lo contrario existe peligro de muerte debido a la tensión eléctrica!

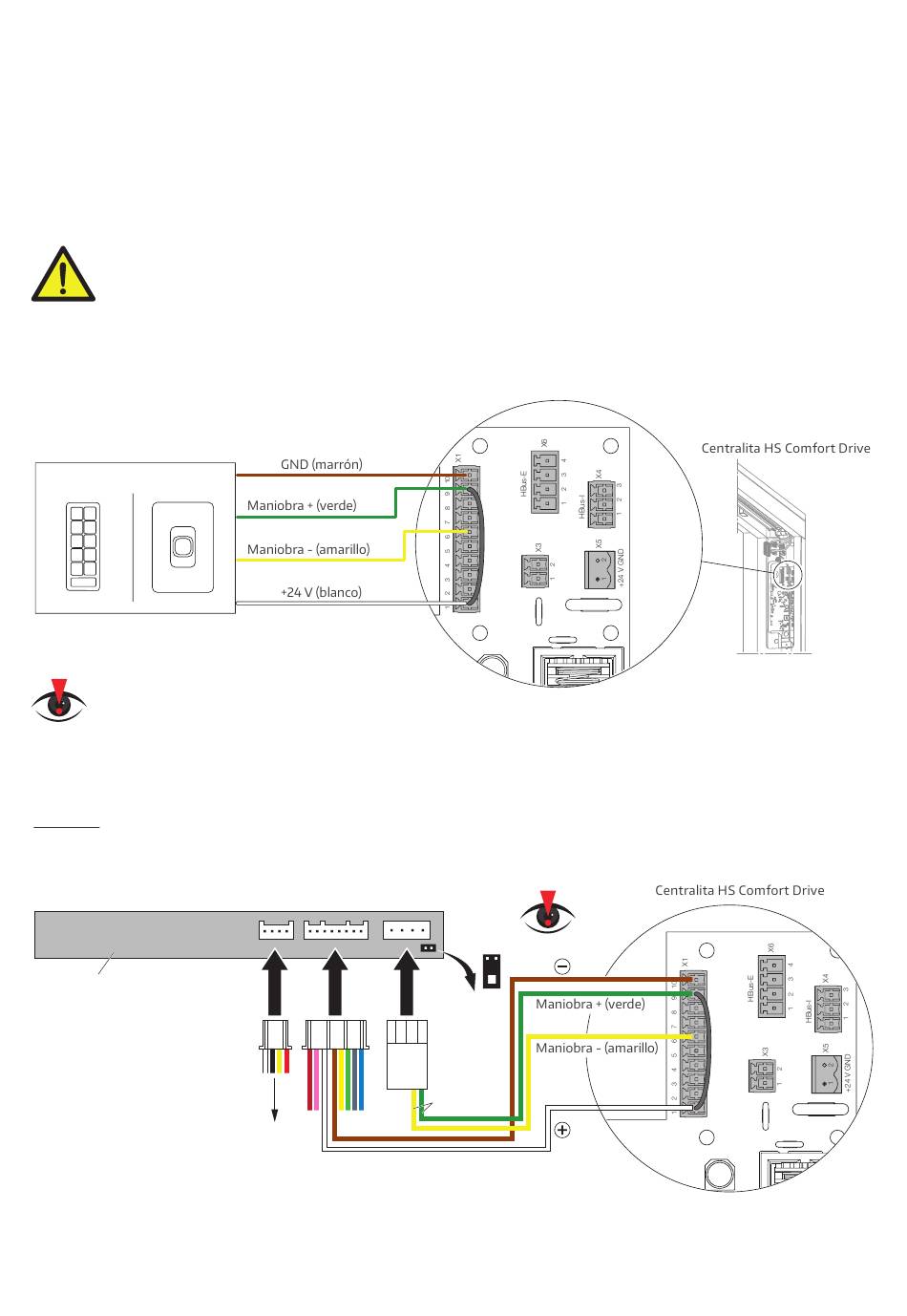

En esquema C, la conexión se realiza a la centralita principal.
1
2
3 4
5
6
7 8
9
0
AVISO IMPORTANTE:
En las unidades de control libres de potencial, el puente debe retirarse de acuerdo con la documentación
de producto correspondiente. De lo contrario, no se garantiza el funcionamiento deseado.
Ejemplo:
Configuración del Jumper y conexión para el lector de huella dLine (Hautau 450007 / MACO 480489) de la
empresa ekey.
Caja de conexión lector
de huella ekey dLine
Para más información, consulte la correspondiente documentación de producto.
6
Véase también el esquema
eléctrico de la unidad de control
correspondiente
1 2 3 4
Sensor
Acometida eléctrica (+/-)
Retirar el
Jumper
Maniobra
ABRIR/
CERRAR
