6.9. Si es necesario utilizar solo CT, conecte CT al PIN18 y al PIN19. CT
Existen dos modos de obtener la información sobre la corriente de red:
Esquema A:CT (predefinido)

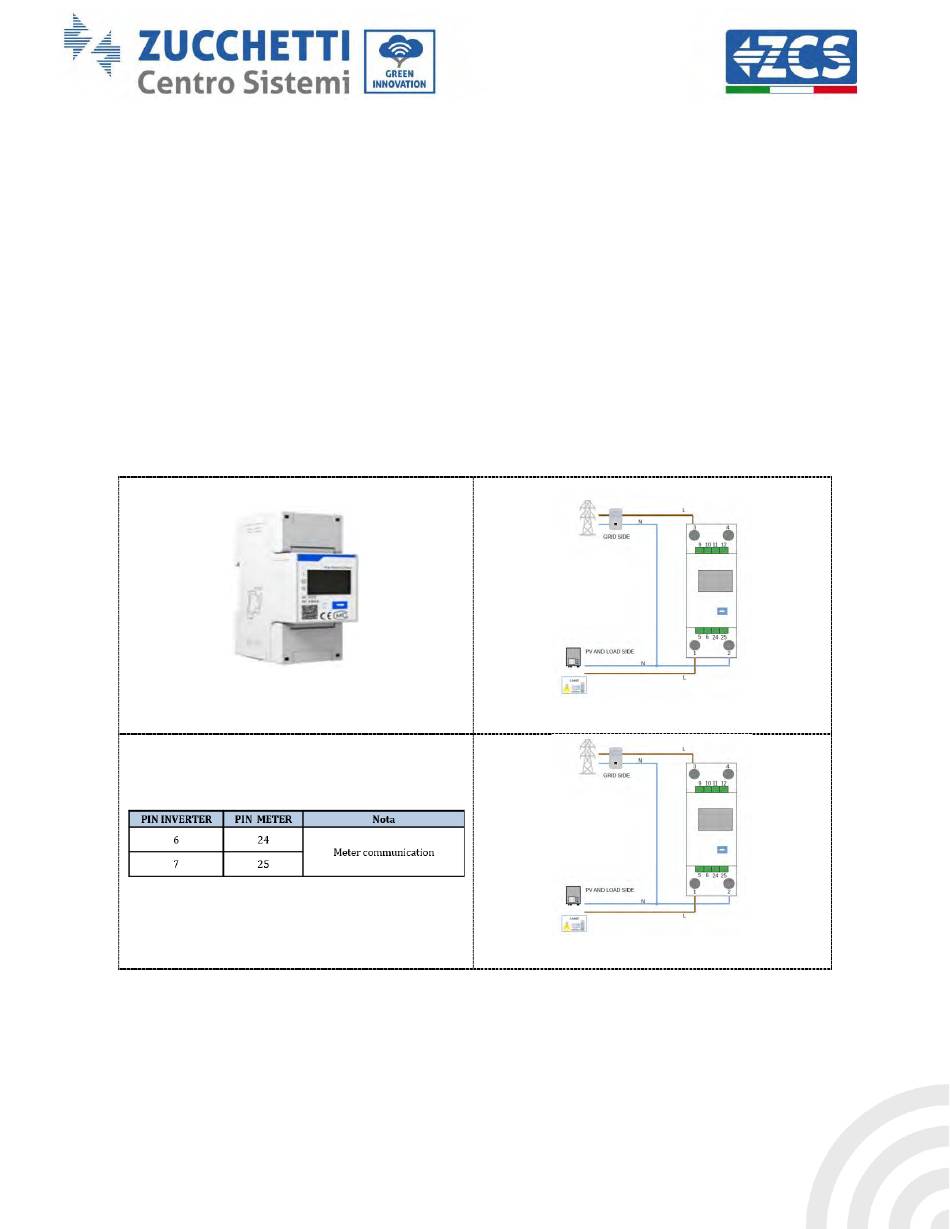

6.10. Meter monofásico DDSU
Los PIN6 y PIN7 sirven para la comunicación con el contador; el contador se muestra en la "Figura 1", los PIN6
y PIN7 en el puerto COM del inversor corresponden respectivamente a los puntos 24 y 25 en el contador
eléctrico, como se muestra en la "Figura 3".
La modalidad de conexión en caso de lectura en el intercambio se muestra en la "Figura 2".
En caso de lectura de la producción externa, el método de conexión se muestra en la "Figura 4".
Manual de usuario 1PH HYD3000-HYD6000-ZP1
Rev. 1.0 01/09/2023
Identificación: MD-AL-GI-00 (Info sistema)
Rev. 1.1 del 27.01.23 - Aplicación: GID
Esquema B:Meter
Figura 1
Figura 3
Figura 2
Figura 4
