HENN Americana C354-05 Instrucciones De Montaje

Lista de Peças | Lista de piezas | List of parts
Caixa Qtd
Item Caja Ctd
Box Qty
01 1/1 01
Lateral Direita Esquerda | Lateral Derecha Izquierda | Right
02 1/1 02
03 1/1 01 Tampo | Tapa | Top
04 1/1 01 Fundo | Fondo | Bottom
05 1/1 01 Porta Basculante | Puerta Basculante | Basculating Door
Ferragens | Herrajes | Hardware
A B
02 08
x x
Parafuso 5,0x50mm FLA. Parafuso 3,5x40mm CHT.
Tornillo 5,0x50mm FLA. Tornillo 3,5x40mm CHT.
Screw 5,0x50mm FLA. Screw 3,5x40mm CHT.
F G
08 20
x x
Cavilha 8x25mm
Prego 10x10mm
Cinta 8x25mm Clavo 10x10mm
Dowel 8x25mm Nail 10x10mm
K L
02 02
x x
Bucha plástica 8mm
Dobradiça SlideOn Baixa Amortecimento 35mm
Bucha de plástico 8mm
Bisagra SlideOn Baja Amortiguación 35mm
8mm plastic bushing
Low Damping hinge SlideOn 35mm
P Q
08 04
x x
Adesivo tapa parafuso 10mm Parafuso União 30mm
Tornillo Unión 30mm
Adhesivo tapón de tornillo 10mm
Bolt cover adhesive 10mm Union Screw 30mm
O parafuso (Q) deve ser usada
somente quando este módulo for
acoplado a outro módulo componível
Henn.
El tornillo (Q) se debe utilizar sólo
cuando el módulo está conectado a
otro módulo componible Henn.
The screw (Q) should be used only
when this module is attached to
another Henn modular module.
4
Descrição |
Dimensions (mm) |
Descripción |
Size (measurements)
Description
Base | Base | Base
Side Left
C D
12 01
x x
Parafuso 3,5x14mm FLA. Parafuso M4x20mm CHT. ZB
Tornillo 3,5x14mm FLA. Tornillo M4x20mm CHT. ZB
Screw 3,5x14mm FLA. Screw M4x20mm CHT. ZB
I
H 01
01
x
x
Puxador Pontual PZ14 Oval
Kit Pistão a Gás 60N
Tirador Puntual PZ14 Oval
Kit Pistón a Gas 60N
PZ14 Oval Point Knob
60N Gas Piston Kit
M N
02 02
x x
Suporte de fi xação Proteção para cantoneira
Soporte de fi jación Ángulo de protección
Mounting bracket Protection angle
RECOMENDAÇÃO
Para fi xar o móvel na parede usar o suporte de fi xação (M), o parafuso
3,5x14mm FLA (C), a Bucha 8mm (L) e o parafuso 5,0x50mm FLA (A).
RECOMENDACIÓN
Para conectar el móvil a la pared con el soporte (M), tornillo 3,5 x14mm
FLA (C), el casquillo de 8 mm (L) y el 5,0 x50mm tornillo FLA (A).
RECOMMENDATION
To fi x the furniture to the wall use the fi xing bracket (M), the 3.5x14mm
FLA (C) screw, the 8mm bushing (L) and the 5.0x50mm FLA screw (A).
ITM/C354- Rev.000
Medidas (mm) |
(mm)
800x295x15
307x295x15
800x322x15
c C354-05 Branco HP
793x331x3
796x315x15
E
04
x
Parafuso União 15mm
Tornillo Unión 15mm
Union Screw 15mm
J
02
x
Calço Removível
Calzado extraíble
Removable Shim
O
01
x
Sachê de cola
Bolsa de pegamento
Glue bag
Requisitos para montagem
Requisitos para la montaje
Assembly Requirements
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br

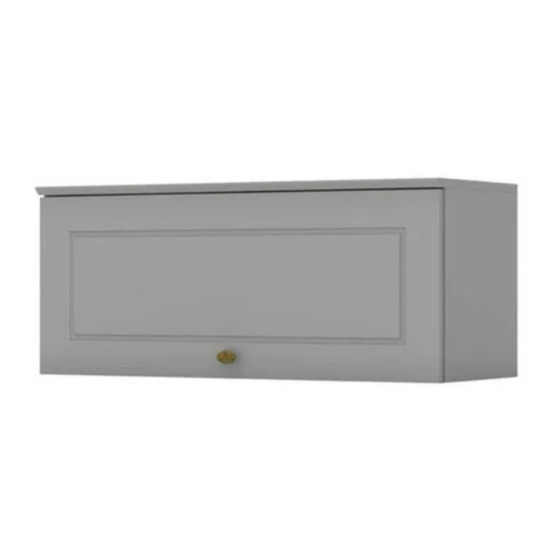

Aéreo 01 Porta Basculante 800mm Americana |
Aéreo 01 Puerta Basculante 800mm Americana |
01 air port Tipper 800mm Americana
05
02
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weight with distributed load.
Para limpeza de seu móvel, use uma fl anela seca ou umedecida, e não utilize
produtos químicos que possam danifi car seu produto.
SISTEMA DE MONTAGEM
O sistema de montagem dos produtos, funciona de acordo com a ordem
crescente dos números indicados no desenho. Ex: 01, 02, 03, 04... até a
conclusão da montagem.
ADVERTENCIA
Para limpieza de su móvil, use una franela seca o húmeda, y no utilice
productos químicos que puedan dañar su producto.
SISTEMA DE MONTAJE
El sistema de montaje de los productos funciona de acuerdo con el orden
creciente de los números indicados en el dibujo. Ej.: 01, 02, 03, 04... hasta la
conclusión del montaje.
To clean your furniture, use a dry or wet cloth, and do not use chemicals that
may damage your product.
ASSEMBLY SYSTEM
The products' assembly system works according to the increasing order of the
indicated numbers. For example: 01, 02, 03, 04 ... to the end of the assembly.
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
03
02
04
01
AVISO
NOTICE
1
