Manual de Fyrite
Pantalla
Pantalla gráfica de
tendencia de "gráfico de
líneas"
Pantalla de gráfico de
barras
Pantalla de zonas
calientes de temperatura
de gases de chimenea

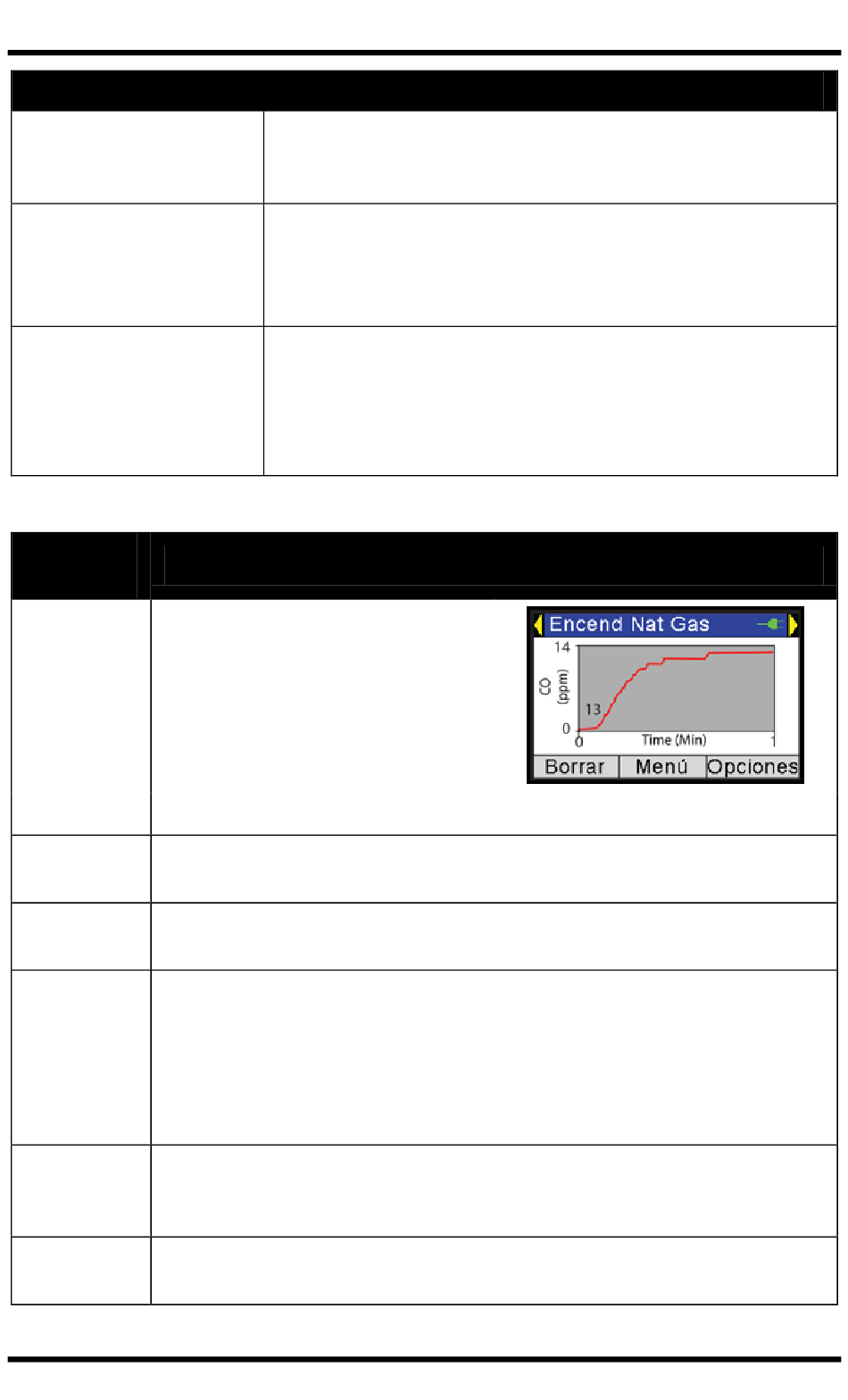

4.7.2. Pantalla gráfica de tendencia del gráfico de líneas
Pantalla de
tendencia
Gráfico
Flecha
izquierda
Flecha
derecha
Eje Y
Eje X
Borrar (F1)
0024-9487 Rev. 2
INSIGHT
•
Parámetro de combustión seleccionable por el usuario
•
Período de tiempo seleccionable por el usuario
•
Gráficos de 1, 2 o 3 barras
•
Parámetro de combustión seleccionable por el usuario
para cada barra
•
Límites seleccionables por el usuario para cada parámetro
•
Usada para ubicar dinámicamente las "zonas calientes"
en el gas de combustión
•
Basado en las lecturas de temperatura de gas de chimenea
•
Use el tope de la sonda para mantener una posición
óptima de la sonda
•
Representación gráfica del
parámetro de combustión
seleccionado por el usuario
(de la lista) a lo largo de un
período de tiempo (de la lista)
•
El valor actual se muestra
numéricamente en el gráfico
•
La ventana dinámica del gráfico proporciona actualizaciones constantes
•
Presione la flecha IZQUIERDA () para ir a la Pantalla principal
RUN/HOLD [Ejecutar/Espera].
•
Presione la flecha DERECHA () para ir a la Pantalla de gráfico de
barras.
•
La etiqueta muestra el parámetro de combustión, las unidades y los
valores del rango seleccionados por el usuario.
•
Los valores del rango de la pantalla en la parte superior e inferior del
eje Y se asignan en tiempo real y se basan en el parámetro de
combustión seleccionado y su rango de valores a lo largo del período
de tiempo seleccionado.
•
La etiqueta "Tiempo" muestra las unidades de tiempo seleccionadas (s o min)
y los rangos de valores relacionados (30 s, 1 min, 3 min, 5 min y 15 min).
•
El valor de tiempo en la ventana se desplaza
•
Presione el botón F1 para borrar el gráfico y comenzar nuevamente si
está en modo Run [Ejecutar].
Plus
Descripción
Descripción
Operación
73
