Spirax Sarco SV73 Manual Del Usuario

Cert. No. LRQ 0963008
ISO 9001
Descripción
La serie de válvulas SV73 en hierro fundido son fabricadas según la normativa ASME Sección I y VIII para calderas y recipientes presurizados.
Está principalmente dirigido para uso en calderas y recipientes presurizados que requieren válvulas con el sello ASME Sección I y VIII.
Aplicaciones
Protección de sistemas de vapor aguas abajo de estaciones reguladoras de presión, en la entrada de equipos como baterías de aire,
intercambiadores de calor y recipientes de procesos. También para proteger los tanques de revaporizado en los sistemas de retorno de
condensado. En sistemas de aire para proteger al calderín de sobrepresión. Calderas de vapor y generadores.
Tipos disponibles

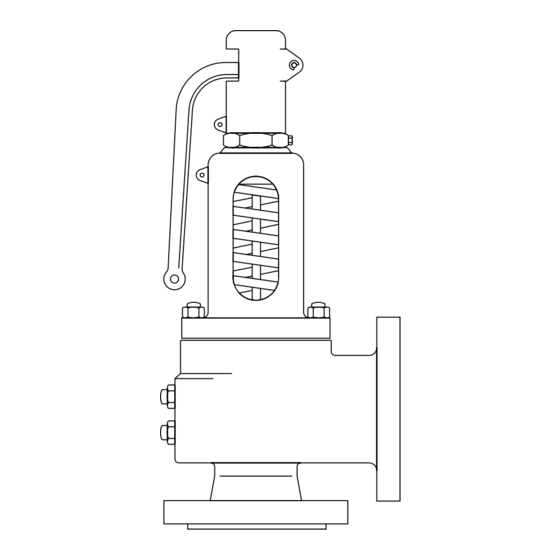

La SV73 está disponible con cuerpo de hierro fundido y cierre en acero inoxidable con tamaños de orificio de 'J' a 'R'. Con cuerpo intermedio
abierto y palanca y está disponible con conexiones roscadas o con bridas.
Certificación
Como estándar se entrega con un informe típico de pruebas para cada válvula incluyendo tarado y presión hidráulica. Certificado de materiales
EN 10204 3.1 disponible bajo pedido.
Normativas
Aprobada por la National Board of Boiler and Pressure Vessel Inspectors según normas ASME código de calderas y recipientes presurizados
Secciones I y VIII. Estanqueidad de cierre según ANSI/API STD 527-1992.
Si se requiere el sello 'V' o 'UV' del National Board, se ha de especificar al pasar pedido.
Nota importante: Las válvulas de seguridad SV73 no tienen marcado
Tamaños y conexiones
1½" x 2½" a 3" x 4" Entrada/salida rosca hembra NPT.
1½" x 2½" a 3" x 4" Entrada bridas ANSI clase 250 RF, Salida rosca hembra NPT.
3" x 4" a 6" x 8" Entrada bridas ANSI clase 250 RF, Salida bridas ANSI clase 125.
Condiciones límite
A
���
���
C
���
Curva de
��� saturación
del vapor
���
�
���
�
���
La válvula no puede trabajar en esta zona.
A - B Limite para válvulas con la entrada bridada.
C - D Limite para válvulas con la entrada roscada.
Condiciones máximas de diseño del cuerpo
Rango presión Máxima
tarado
Mínima
Máxima
Temperatura
Mínima
Sobrepresión
Datos de
Limites de
rendimiento
descarga
Coeficiente de reducción
de los valores de descarga
Sobrepresión máxima permitida:
Presión hidráulica:
En beneficio del desarrollo y mejora del producto, nos reservamos el derecho de cambiar la especificación.
Válvula de Seguridad
en Hierro Fundido
D
��� ��� ���
Presión psi g
ANSI 250
250 psi g
Entrada roscada
Entrada bridada
ASME I Vapor
Vapor
ASME VIII
Aire/gas
ASME I Vapor
Vapor
ASME VIII
Aire/gas
Vapor
Aire/gas 0,955
10% de la presión de tarado
600 psi g
Página 1 de 5
SV73
.
B
���
5 psi g
406°F
446°F
-20°F
3%
10%
10%
2 - 6%
7%
7%
0,955
TI-S13-25
CH Issue 11
© Copyright 2007
