Tecno Mobili E-1726 Instrucciones De Armado

E-1726
Notas Especiais:
01 -Examine completamente todas as
peças do móvel antes de começar o
trabalho.
02 -Recomenda-se montar o móvel
conforme este Manual de Montagem.
03 -É de responsabilidiade do montador
seguir as instruções do Manual de
Montagem, que são fundamentais para
garantir a estrutura do móvel.
04 -Para limpeza, utilizar somente pano
úmido e sabão neutro.
Special notes:
01 -Check all parts of the unit thoroughly
before starting work.
02 -It is recommended to assemble the
furniture according to this Installation
Manual.
03 -It is the responsibility of the assembler
to follow the instructions in theAssembly
Manual, which are essential to ensure the
structure of the furniture.
04 -For cleaning use only damp cloth and
neutral soap.
Notas especiales:
01 -Examine completamente todas las
piezas del mueble antes de iniciar el
trabajo.
02 -Se recomienda montar el mueble
conforme el Manual de Ensamblaje.
03 -Es de responsabilidad del montador
seguir las instrucciones del Manual de
Ensamblaje, que son fundamentales para
garantizar la estructura del mueble.
www.tecnomobili.ind.br
04 -Para limpieza solamente usar trapo
húmedo y jabón neutro.
Guarante certi cate: fi
The guarantee of products manufactured by
Móveis Videira LTDAcovers any defects /
manufacturing defects, within the period
established by the Consumer Protection
Code, in itsArticle 26, ll, which provides for a
legal guarantee of ninety (90) days.
access
OUR MOUNTING
VIDEO
m
Instruções de Montagem
Assembly Instructions
Instrucciones de Armado
Lista de Peças / List of pieces / Lista de piezas
CóD DESCRIÇÃO DESCRIPTION
01 Top
Tampo
02 Lateral Side
Base
Base
03
04 Prateleira Shelf
05 Prateleira Central Direita Right Center Shelf
06 Prateleira Central Esquerda Left Center Shelf
07 Prateleira Inferior Botton Shelf
08 Costa Back
04
06
06
02
Acesse Vídeos de Montagens
Acess Moun ng Videos
Acesse Vídeos de Montagens
Acceder a los Vídeos de Montage
www.tecnomobili.ind.br
www.tecnomobili.ind.br
QTD RAW MATERIAL
DESCRICIóN
Tapa 1 MDP 15mm
Lateral
2 MDP 15mm
Base 1 MDP 15mm
MDP 15mm
Estante 1
Estante Central Derecha 2 MDP 15mm
Estante Central Izquierda 2
MDP 15mm
Estante Inferior 1 MDP 15mm
Costa 1 MDP 15mm
08
05
05
07
01
02
03
Use the ruler below to measure the components
Estrada RSC 453, Km s/n° | Garibaldi | RS
CEP: 95720-000 | Fone / Fax: 54.3464.2050
TAMANHO REAL - TAMAÑO VERDADERO - REAL SIZE
CÓD
DIMENSION
A
701726
450x300x15mm
300x180x15mm 301726
450x300x15mm 101726
B
450x256x15mm 231726
450x256x15mm 201726
450x256x15mm 211726

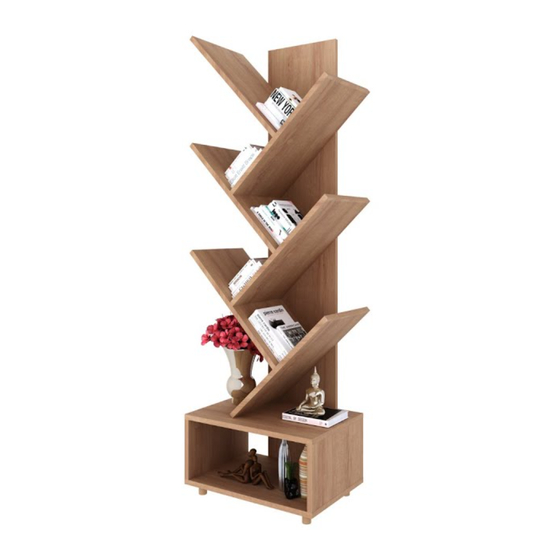

ILUSTRAÇÃO - ILUSTRACION - ILLUSTRATION
450x256x15mm 221726
1360x256x15mm 401726
C
D
E
F
G
Ferramentas | Tools | Herramientas
sac@moveisvideira.com.br
CÓD
30
3880
Cavilha 5 x 30mm
30 8115
3,5 x 40mm CC
CÓD
34 x 7mm 04
3771
Parafuso Minifix
04
15 x 12mm 9516
Tambor Minifix
25 x 34mm
04
6527
Sapata Bigfer
20
Adesivo Tapa Furo
10
Adesivo Tapa Furo
60 min.
Measured in mm
