Adaptador de arranque M.2 SATA/x4 NVMe

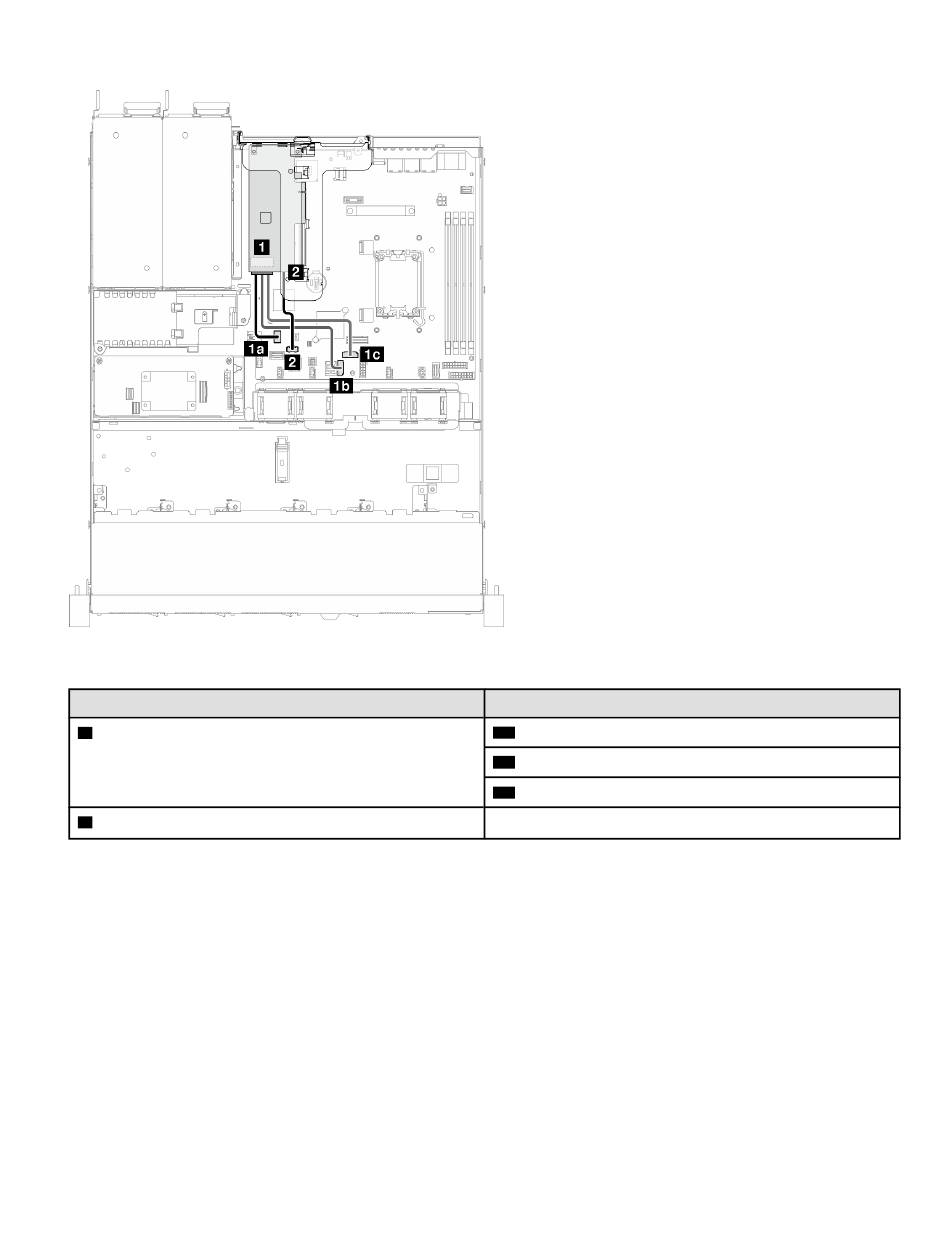

Figura 132. Disposición de los cables para el adaptador de arranque M.2 SATA/x4 NVMe
Desde
Señal M.2 en el adaptador de arranque M.2
1
Alimentación M.2 en el adaptador de arranque M.2
2
Hasta
Placa del sistema: señal M.2
1a
Placa del sistema: SATA 7
1b
Placa del sistema: SATA 6
1c
Placa del sistema: alimentación M.2
.
