PILE

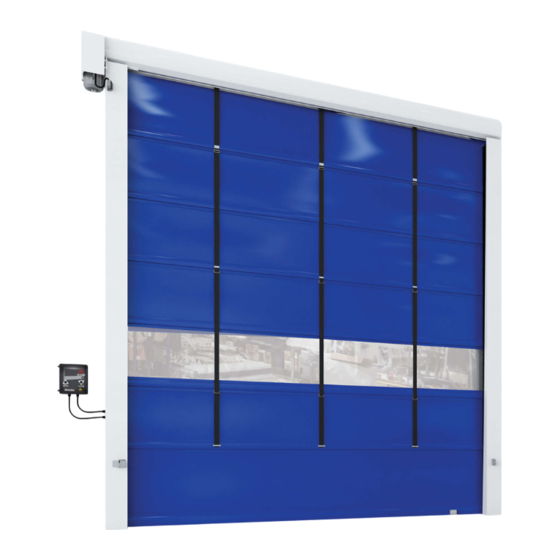

PUERTA RÁPIDA APILABLE
MANUAL DE USO Y DE INSTALACIÓN
v2.0
REV. 10/2023

Publicidad

loading

Resumen de contenidos para Motorline professional PILE

  • Página 1 PILE PUERTA RÁPIDA APILABLE MANUAL DE USO Y DE INSTALACIÓN v2.0 REV. 10/2023...
  • Página 2 DIMENSIONES DE PILE 1 y 2 (COFRE SIMPLE) - KIT TÚNEL (Aplicable en países con sistemas de reciclaje). Esta DIMENSIONES DE PILE 2 (COFRE DOBLE), PILE 3 Y PILE 4 - KIT NORMAL marcación indica que el producto y accesorios electrónicos DIMENSIONES DE PILE 2 (COFRE DOBLE), PILE 3 Y PILE 4 - KIT TÚNEL...
  • Página 3 01. AVISOS DE SEGURIDAD AVISOS GENERALES producto en seguridad y que esté comprendido los riesgos y peligros involucrados. • En este manual se encuentra información de uso y seguridad muy • Los niños no deben jugar con el producto o los dispositivos de apertura, para importante.
  • Página 4 01. AVISOS DE SEGURIDAD Tenga en cuenta que todos los cables deben entrar en la caja de la central no es reparable consultando este manual, póngase en contacto con un electrónica por la parte inferior. técnico. • Si el automatismo se va a instalar a una altura superior a 2,5 m del suelo •...
  • Página 5 ANCHO 3499 4000 6000 6499 7999 13000 • Motor 3499 4999 PILE 1 5999 PILE 2 • Lona PILE 3 6999 PILE 4 10000 Nota: El cofre pasará a ser doble cuando el ancho sea ≥ 6500. • Guías laterales...
  • Página 6 03. AUTOMATISMO 03. AUTOMATISMO DIMENSIONES DE PILE 1 y 2 (COFRE SIMPLE) - KIT NORMAL DIMENSIONES DE PILE 1 y 2 (COFRE SIMPLE) - KIT TÚNEL 448 (OLM) 275 (OLC) LEYENDA OLM • Umbral Lado del Motor OLC • Umbral lado Contrario PM •...
  • Página 7 03. AUTOMATISMO 03. AUTOMATISMO DIMENSIONES DE PILE 2 (COFRE DOBLE), PILE 3 Y PILE 4 - KIT NORMAL DIMENSIONES DE PILE 2 (COFRE DOBLE), PILE 3 Y PILE 4 - KIT TÚNEL (OLM) (OLC) LETRA PILE 2 (CS) PILE 3...
  • Página 8 04. INSTALACIÓN MAPA DE INSTALACIÓN - COFRE SIMPLE 1 • Cofre en aluminio 7 • Motor 13 • Fotocélula 2 • Guías laterales 8 • Conector de conexiones 14 • Tira transparente 3 • Protección del motor 9 • Manivela de apertura manual 15 •...
  • Página 9 04. INSTALACIÓN MAPA DE INSTALACIÓN - COFRE DOBLE 1 • Cofre en aluminio 7 • Motor 13 • Fotocélula 2 • Guías laterales 8 • Conector de conexiones 14 • Tira transparente 3 • Protección del motor 9 • Manivela de apertura manual 15 •...
  • Página 10 04. INSTALACIÓN 04. INSTALACIÓN FIJACIÓN DEL COFRE SIMPLE FIJACIÓN DEL COFRE SIMPLE (KIT TÚNEL) Verifique la altura de las guías laterales para cumplir con las medidas necesarias para la instalación. Utilice las medidas correspondientes de la pág. 5A a la pág. 6B. A S O V A N CHAPAS LATERALES (KIT TÚNEL)
  • Página 11 04. INSTALACIÓN 04. INSTALACIÓN FIJACIÓN DEL COFRE DOBLE FIJACIÓN DEL COFRE DOBLE (KIT TÚNEL) Verifique la altura de las guías laterales para cumplir con las medidas necesarias para la instalación. Utilice las medidas correspondientes de la pág. 5A a la pág. 6B. A S O V A N CHAPAS LATERALES...
  • Página 12 04. INSTALACIÓN 04. INSTALACIÓN GUÍAS LATERALES - COFRE SIMPLE GUÍAS LATERALES - COFRE SIMPLE(KIT TÚNEL) COLOCAR LA PROTECCIÓN DEL MOTOR COLOCAR LAS GUÍAS LATERALES Primero, ajuste el final de carrera ( pág. 18). Coloque las guías laterales desde el interior de las chapas laterales y apóyelas contra la pared. 3.1 Apriete la chapa B en la chapa A.
  • Página 13 04. INSTALACIÓN 04. INSTALACIÓN GUÍAS LATERALES - COFRE DOBLE GUÍAS LATERALES - COFRE DOBLE (KIT TÚNEL) COLOCAR LAS GUÍAS LATERALES Coloque las guías laterales desde el interior de las chapas laterales y apóyelas contra la pared. La lona deberá colocarse de modo que corra sobre las guías laterales. Fije las guías laterales a las chapas de soporte con tornillos, apretándolos en las hembras que se encuentran en las guías laterales.
  • Página 14 CUADRO DE MANIOBRAS Y FOTOCÉLULAS Los procedimientos descritos en esta página son iguales FIJAR EL CUADRO DE MANIOBRAS para todos los tipos de PILE. Ajuste los procedimientos si Elija el lugar de fijación y haga las perforaciones de lo considera necesario.
  • Página 15 04. INSTALACIÓN MONTAJE DE LA LONA Para puertas inferiores a 11 m de ancho, omita estos pasos y avance a la B L E página siguiente. C O F FIJAR EL PERFIL DE SOPORTE EN LA LONA P L E Monte la lona sobre las guías de soporte.
  • Página 16 04. INSTALACIÓN 04. INSTALACIÓN MONTAJE DE LA LONA EN EL COFRE SIMPLE MONTAJE DE LA LONA EN EL COFRE DOBLE MONTAR EL PERFIL DE SOPORTE DE LA LONA EN LOS AFINADORES Con la ayuda de elevadores, levante la lona hasta el cofre para poder fijarla. Monte los perfiles de soporte de la lona en los afinadores dentro del cofre.
  • Página 17 04. INSTALACIÓN MONTAJE DE LA LONA EN EL COFRE MONTAJE DE LAS CORREAS EN LOS TRAVESAÑOS Desenrolle las correas y páselas por el interior de todas las hebillas de los travesaños. En el último travesaño (abajo), tendrá que pasar las correas a su alrededor, por el interior del saco.
  • Página 18 05. MANTENIMIENTO APERTURA/CIERRE MANUAL El motor tiene una palanca de desbloqueo que permite abrir/cerrar la puerta manualmente a través de una manivela. Dependiendo de la dimensión de la puerta, la posición del motor varía. Tire de la palanca de desbloqueo y manténgala en esa posición. Introduzca la manivela hexagonal en el tornillo de desbloqueo (situado en la parte inferior del motor) y gírela para abrir o cerrar la puerta: •...
  • Página 19 05. MANTENIMIENTO AJUSTE DE LOS FINALES DE CARRERA • AFINACIÓN • CONEXIONES El anillo 4 debe activar el micro- switch desde abajo y el anillo 3 debe activar el "micro-switch" desde arriba. COFRE SIMPLES COFRE DUPLO Afinador junto al motor Afinador en la parte superior del cofre Como se ejemplifica en la página anterior, abra manualmente la puerta hasta la zona deseada para la ralentización de la apertura.
  • Página 20 05. MANTENIMIENTO TAREAS Y FRECUENCIA DE MANTENIMIENTO Durante el mantenimiento/revisión compruebe los parámetros mencionados a continuación. En la fecha en que realice el mantenimiento, marque con una "X" las tareas realizadas. Frecuencia Fecha Fecha Fecha Fecha Data Data Data (meses) 12 24 36 Cuadro eléctrico y componentes Comprobar el estado de los cables...
  • Página 21 CE. Esta declaración pierde su validez en caso de que sufre alguna alteración en el producto sin estar notificado por nosotros. Marca: Motorline Professional Modelo: PILE Como tal, se indica que este producto cumple con las siguientes directivas europeas:...

Este manual también es adecuado para:

Pile 1Pile 2Pile 3Pile 4
