Resumen de contenidos para Fly Sky FS-i6
- Página 1 MANUAL DE INSTRUCCIONES ADVERTENCIA Este producto es solo para mayores de 15 años...
- Página 2 Gracias por comprar nuestro producto, un sistema de radio ideal tanto para principiantes como para usuarios experimentados. Lea este manual cuidadosamente antes de la operación para garantizar su seguridad y la seguridad de los demás o la operación segura de su sistema. Si encuentra algún problema durante el uso, consulte primero este manual.
- Página 3 Tabla de Contenidos Apartado Descripción Página Seguridad Símbolos de seguridad Guía de seguridad Introducción Características del sistema Descripción general del transmisor 2.2.1 Antena transmisora 2.2.2 Indicador de batería 2.2.3 Embellecedores Vista general del receptor 2.3.1 Antena receptora 2.3.2 Conectores Primeros pasos Instalación de la batería del transmisor Conectando el receptor y los servos 4.Instrucciones de funcionamiento...
- Página 4 Batería RX A prueba de fallos Lista de sensores Elija sensores Velocidad-distancia Configuración i-BUS Frecuencia de servos Contenidos del paquete Especificaciones del producto Especificación del transmisor (FS-i6) 10.1 Especificación del receptor (FS-iA6) 10.2 Apéndice 1 - Declaración de la FCC...
- Página 5 1. Seguridad 1.1 Símbolos de Seguridad 1.2 Preste mucha atención a los siguientes símbolos y sus significados. El incumplimiento de estas advertencias podría causar daños, lesiones o la muerte. Peligro • El incumplimiento de estas instrucciones puede provocar lesiones graves o la muerte.
- Página 6 • El mal uso de este producto puede provocar lesiones graves o la muerte. Para garantizar su seguridad y la de su equipo, lea este manual y siga las instrucciones. • Asegúrese de que el producto esté correctamente instalado en su modelo. El no hacerlo puede resultar en lesiones graves.
- Página 7 2. Introducción El transmisor FS-i6 y el receptor FS-iAG constituyen un sistema R/C computarizado digital proporcional AFHDS 2A de 6 canales y 2,4 GHz. Es compatible con aviones de ala fija, planeadores y helicópteros. 2.1 Características del sistema El AFHDS 2A (Sistema Digital Automático de Salto de Frecuencia de Segunda Generación) desarrollado y patentado por FLYSKY está...

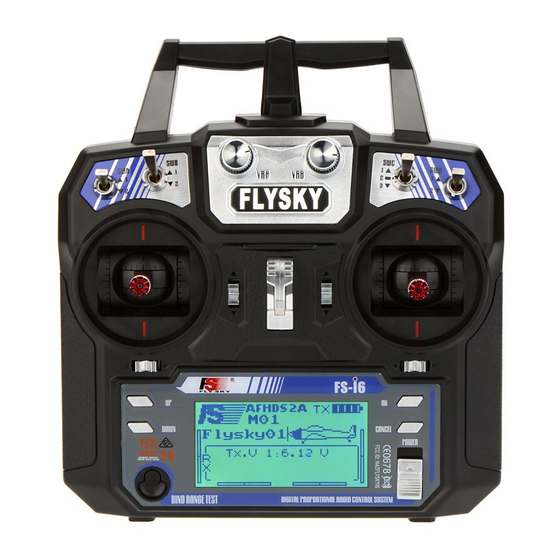

- Página 8 Descripción general del transmisor Gancho Stick izquierdo Stick derecho Arriba Abajo Botón de Enlace Encendido Compartmento Conector de entrenador Gancho para correa de baterías Interface actualización...
- Página 9 2.2.1 Antena transmisor Para obtener la mejor calidad de señal, asegúrese de que la antena esté en un ángulo de aproximadamente 90 grados con respecto al modelo. No apunte la antena directamente al receptor. Nunca sujete la antena del transmisor durante la operación. Esto degrada significativamente la calidad y la fuerza de la señal de RF y puede causar la pérdida de control.
- Página 10 3. Primeros pasos Antes del vuelo, consulte las siguientes pautas para configurar su sistema. 3.1 Instalación de la batería del transmisor Peligro Utilice únicamente la batería especificada por el fabricante. Peligro No intente abrir, desmontar o reparar la batería. Peligro No aplastes.
- Página 11 4. Instrucciones de operación Después de configurar, siga las instrucciones a continuación para operar el sistema. 4.1 Encendido Siga los pasos a continuación para encender el sistema: 1. Verifique el sistema y asegúrese de que: • Las baterías están completamente cargadas e instaladas correctamente. •...
- Página 12 5. Descripción de la función 5.1 Controles de vuelo (Modo 2) Las palancas se utilizan para controlar el avión, cada palanca tiene 2 funciones. El joystick derecho controla el cabeceo y el balanceo, el joystick izquierdo controla el acelerador y la guiñada. Paso (stick derecho arriba/abajo) Abajo Arriba...
- Página 13 Acelerador (palanca izquierda arriba/abajo) Acelerar Reducir 5.2 Inversa La función inversa cambia la dirección del movimiento de un canal en relación con su entrada. Por ejemplo, si hay que montar un servo al revés debido a restricciones de espacio dentro de un modelo que esta función se puede utilizar para corregir su movimiento para que coincida con los controles de usuario.
- Página 14 5.4 Pantalla Esta función muestra la salida del canal del modelo en tiempo real. Configuración: 1. Mantenga presionada la tecla "OK" para habilitar el modo de búsqueda de canales. En este modo, los canales recorrerán todo su rango de movimiento. 2.
- Página 15 5.7 Doble tasa/exponencial La función dual rate/exp. solo se aplica a los canales 1,2,4. Dual Rate reduce o aumenta la diferencia entre el valor más alto y el más bajo posible, por ejemplo, si se aplica al timón (ajustado a un recorrido de 10 cm) antes de cambiar la configuración, cuando mueva la palanca a la mitad obtendrá...
- Página 16 5.9 Mezclar Esta función se utiliza para crear una mezcla entre canales. Por ejemplo, si con el acelerador bajo se desea algún movimiento automatizado de los flaps, entonces es posible crear una mezcla. Este sistema puede tener hasta 3 mezclas diferentes. Configuración: [ Maestro]: este canal controlará...
- Página 17 5.12 Asignación de interruptores Esta función le permite asignar interruptores al modo "Vuelo" y al modo y retención del acelerador. Configuración: 1. Use la tecla "OK" para cambiar entre configuraciones. 2. Use las teclas "ARRIBA" y "DOWN" para cambiar la asignación del interruptor.
- Página 18 6. Funciones del helicóptero 6.1 Curva de cabeceo Esta función se utiliza para crear una curva que ajusta el control de cabeceo. Configuración: Esta función usa puntos para el ajuste a lo largo del rango de movimiento de los sticks. El eje horizontal representa la entrada. El eje vertical representa la salida.
- Página 19 7. Sistema 7.1Selección de modelo Use esta función para seleccionar modelos almacenados, use las teclas "ARRIBA" y "ABAJO" para elegir un modelo y presione y mantenga presionada la tecla "CANCELAR" para guardar y salir. El sistema puede almacenar hasta 20 modelos.
- Página 20 Configuración (Esta función debe asignarse a un interruptor y solo estará inactiva cuando el interruptor esté encendido): 1. Utilice las teclas "ARRIBA" y "ABAJO" para activar y desactivar la función. 2. Use la tecla "OK" y las teclas "UP" y "DOWN" para seleccionar un interruptor. 3.
- Página 21 8 Configuración de recepción 8.1RF estándar Este menú le permite cambiar el protocolo de comunicación del transmisor. Los protocolos disponibles son: Para cambiar entre AFHDS 2A y AFHDS: 1 Primero vaya al menú del sistema presionando y manteniendo pulsada la tecla "OK" hasta que se abra el menú principal, seleccione "Configuración del sistema"...
- Página 22 Configuración: 1. Use "ARRIBA" y "ABAJO" para elegir un canal y presione"OK" para entrar en configuración a prueba de fallos. 2. Utilice las teclas "ARRIBA" y "ABAJO" para activar o desactivar la protección contra fallos. 3. Mueva la superficie de control de los canales a la posición deseada y mantenga presionada la tecla "CANCELAR"...
- Página 23 8.9 Frecuencia de servos Esta función establece la frecuencia que el receptor envía a los servos. Consulte el manual de usuario de sus servos para encontrar la configuración correcta.
- Página 24 9. Contenido del paquete Transmisor de 2,4 GHz FS-i6 Receptor de .4GHz FS-iA6 Manual de usuario (CD) Cable USB...
- Página 26 Apéndice 1Declaración de la FCC Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B de conformidad con la parte 15 de las normas CC. Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.
