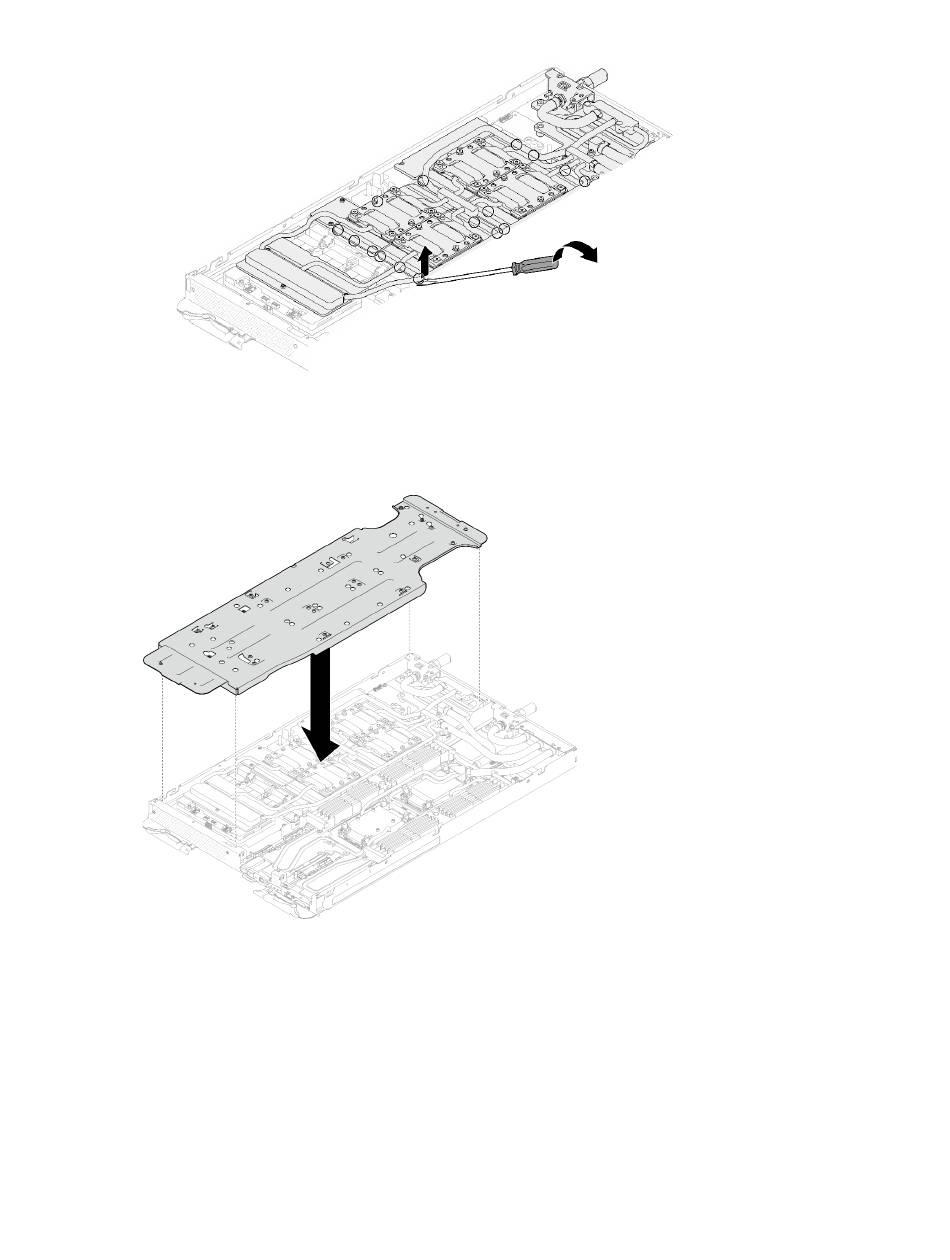

Figura 372. Liberación de la placa de frío de la GPU desde la GPU
Paso 12. Coloque suavemente el transportador del bucle de agua en el bucle de agua y asegúrese de que
está bien colocado en el bucle.
Figura 373. Instalación del transportador del bucle de agua (nodo de la GPU)
Paso 13. Apriete los tornillos del transportador del bucle de agua (20 tornillos Phillips n.° 2) con un
destornillador de par con el par correspondiente.
Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten
completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
.
