- Página 1 A d a p t a d o r d e p r u e b a d e a l t a t e n s i ó n V A S 6 5 5 8 / 2 2 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 2 Internet. Las imágenes CAD y las fotos de los productos proceden del fabricante. El material gráfico que muestra el producto en su aplicación lleva referencia de la fuente. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 3 Requisito al grupo de destino Obligaciones del usuario DESCRIPCIÓN DEL PRODUCTO Volumen de suministro Estructura Símbolos y conexiones Esquema eléctrico Datos técnicos MANEJO Puesta en servicio Limpieza Almacenamiento Desecho Mantenimiento AYUDA Garantía Servicio de atención al cliente 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 4 Con su experiencia en el desarrollo de software y hardware, STODIA GmbH es siempre un socio fiable a su lado, desde el prototipo hasta la producción en serie – MADE IN GERMANY. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 5 Estas instrucciones de manejo tienen validez únicamente para el producto siguiente: Número de artículo: 22101589 Denominación: Adaptador de prueba de alta tensión VAS 6558/22 Niveles de aviso Este capítulo le informa sobre los niveles de aviso que se encuentran en estas instrucciones de manejo. PELIGRO La no observación de la instrucción de seguridad TENDRÁ...
- Página 6 En estas instrucciones de manejo, los fabricantes de vehículos son exclusivamente fabricantes de vehículos del Grupo Volkswagen. El adaptador de medición de alto voltaje es compatible únicamente con vehículos para el mercado chino. Está prohibido cualquier uso distinto.

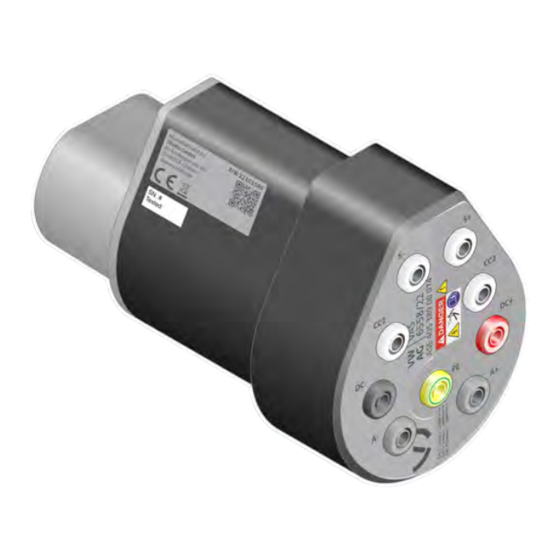

- Página 7 (1) Adaptador de medición de alto voltaje (2) Memoria USB con instrucciones de manejo Estructura Estructura del producto: (1) Conector macho (2) Conectores hembra de prueba (véase el esquema eléctrico) 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 8 Umax = 1.000V CAT II Umax = 600V norma IEC 61010-31. La tensión nominal respectiva se basa en la categoría de CAT III Umax = 300V medición. Código QR para abrir la documentación del producto en terminales móviles. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 9 El producto dispone de los siguientes conectores hembra de prueba: Conexión Función Conector hembra S-negativo Conector hembra S-positivo Conector hembra CC1 Conector hembra CC2 Conector hembra CC-negativo Conector hembra CC-positivo Conector hembra PE Conector hembra A-negativo Conector hembra A-positivo Esquema eléctrico 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 10 80 % hasta 31 °C, máx. 85 % decremento lineal del 50 % a 40 °C Grado de contaminación Condensación No admisible. Humedad relativa del aire máxima admisible 60 %, en caso de que haya gas/aire corrosivo. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 11 Enchufe el conector macho en el conector hembra de carga del vehículo. Conecte el módulo de medición de alto voltaje con el adaptador de medición de alto voltaje de conformidad con la búsqueda de fallos guiada. Ahora puede realizar mediciones según la búsqueda de fallos guiada. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 12 Observe las Instrucciones de seguridad. Se deben observar los requisitos nacionales y locales para la inspección regular. Compruebe el funcionamiento del producto a intervalos de 24 meses como máximo. Para una prueba de funcionamiento profesional, diríjase al fabricante. 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 13 Si tiene preguntas sobre el producto, indique siempre el número de artículo y, si dispone de él, el número de serie. Ambos números se encuentran en el producto. STODIA GmbH Tecnología de almacenamiento y diagnóstico Im Freitagsmoor 45 D – 38518 Gifhorn Teléfono: +49 (0) 5371 / 945 93 96-0 service@stodia.de www.stodia.de 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
- Página 14 Volkswagen Aktiengesellschaft Konzern After Sales – Group Service Literatura y sistemas Equipo de taller Apartado de correos 011/4915 38442 Wolfsburg, Alemania Sólo para uso interno Sujeto a cambios técnicos Versión 01/2024 12.VW.2210.1589_BA_V02_ES VAS 6558/22...
