Resumen de contenidos para Elitech SVP-7

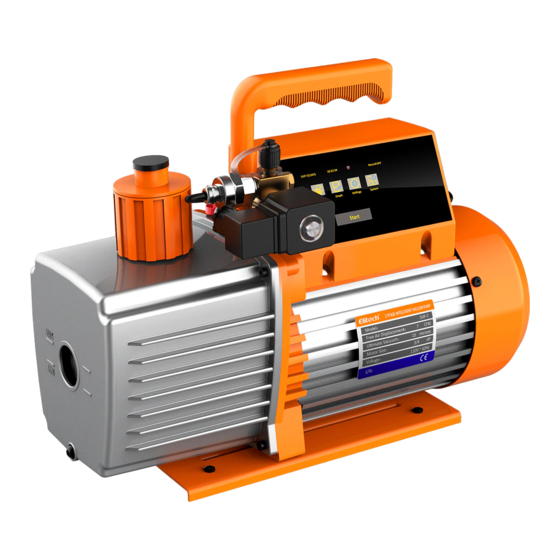

- Página 1 ® Elitech Bomba de vacío inteligente Manual de uso SVP-7 SVP-9 SVP-12...
- Página 2 Contenido Precaución ······················································································· 1 Caracteristicas.···············...······························································2 Parametros..··············..···························································2 Despiece ······················..································································3 Guía de operaciones ..............4 Cuidado ,mantenimiento....· ..... · · ..· ..· · ..· ..· ... · · ·9...
- Página 3 Precaución • La bomba de vacío es p esada. Cuide de no lesionarse. • Use unicamente aceite especial para bombas de vacío. • No cubra el escape durante el funcionamiento de la bomba. • No exponga la toma de succión a la atmosfera durante más de 3 minjutos. •...
- Página 4 • Valoración de nivel de fuga • Cambios visuales en gráfico • Pantalla táctil de 4" • Tiempo estimado de finalización • Registro y almacenamiento de datos via App Datos técnicos � et SVP-7 SVP-9 SVP- 12 2 etapas Etapas Alimentación 240V / 50HZ Motor AC motor inducción...
- Página 5 Despiece ® Motor Pantalla ® @ Mango Carcasa ® Entrada Puesta en marcha @ Solenoide ® Sensor vacío ® Receptor @ Visor aceite ® Carter aceite @ Drenaje aceite Base...
- Página 6 Guía de operaciones Condiciones que deben cumplirse 1. Colocar sobre una superficie plana; 2. Confirmar tensión y frecuencia de red y especificaciones de la bomba; 3. Confirmar el nivel de aceite entre Min y Max; 4. Retire los tapones y conecte las manguaras, asegurese que el sistema y las mangueras no tienen fugas.
- Página 7 (1) La barra de estado en la parte superior muestra modelo, hora, estado bluetooth y estado del registro. CD Los numeros de modelo varían según el modelo del producto. � Bluetooth no conectado; � Bluetooth conectado. ® En funcionamiento, aparece cuando la temperatura excede el limite de alarma superior, y aparece cuando la temperatura baja del limite inferior.
- Página 8 (1) "Motor Status": muestra el estado real del motor; (2) "Motor Temp/Limit": muestra la temperatura de la carcasa de la bomba y configura la alarma de alta temperatura; (3) "Oil temperature": muestra la temperatura del aceite y configura su alarma; (4) "Vacuum status": muestra el valor de vacío, "Decrease", "Sta ble"...
- Página 9 3. Configuración Click en "Settings"en menú principal para entrar en configuración. Unidades (P/T) Seleccione unidades para presión y temperatura. Las unidades seleccionadas se muestran en verde. 16:22:34 SVP-12(110V) Record:OFF Unit(P/t) Vacuum � Micron ·c Torr inHg mTorr mBar Vacuum , vacío Configure el valor mínimo de vacío, intervalo de registro y estado del registro.
- Página 10 Tiempo (1) Configure y guarde la hora. Luego se mostrará en la parte superior de la pantalla. : Cambiar; : Vuelta a menú principal. 4. Sistema En menú principal, click en "system" para ingresar a la interfaz de sistema. 16:22:34 SVP-12(110V) Record:OFF Running Time:...
- Página 11 Otras funciones 1. Alarma de temperatura: SE ESTABLECE MEDIANTE LA APLICACIÓN. En el límite superior de alarma, el motor está parado y la solenoide cerrada, aparece el icono de alarma en la parte superior. Cuando la temperatura disminuya,la alarma desaparecerá y el trabajo continuará. When the temperature decrease within the alarm temperature, the alarm will be Si la temperatura es correcta, aparece el icono y todo el funcionamiento será...
- Página 12 Reemplazo del aceite 1. Haga funcionar la bomba entre 3-5 minutos para que se caliente. 2. Mantenga abierta la entrada de aire, apague la bomba y deje que fluya el aceite. Pare la bomba y drene el aceite usado por el tapón de drenaje. 3.
- Página 13 5. Quiere ponerse en marcha pero no Comprobar tensión de alimentación. es posible APP's para operar 1. Encienda la bomba de vacío; 2. Encienda el Bluetooth de su celular ; 3. Abra la aplicación "Elitech Gauge" o "Elitech tools" APP's; APP gauge -11-...
- Página 14 4. Click "Add device" añadir dispositivo. Los dispositivos disponibles aparecerán en rojo. Click@ en la parte superior derecha para establecer conexión. Al establecer conexión exitosa la barra cambia a verde y aparece S. Con el dispositivo conectado, haga clicken añadir a inter faz de tr abajo, el dispositivo se ha debido agr egar cor r ectamente.
- Página 15 Captura de pantalla JC-BLE_BE3D49 65535.Q Codigo dispositivo Tiempo real � - Valor de vacío - �..,.- Mac address Buscar y añadir nuevo dispositivo Esta interfaz incluye los antiguos y nuevos dispositivos. (1) El historial incluye los dispositivos conectados anteriormente, click haga click en la barra para conectar directamente.
- Página 16 App Tools El" Click" en la parte superior izquierda para ingresar en menú. En inicio de App. (Solo se describen algunas funciones relacionadas con la bomba de vacío) (1) Informe G) Work: Click the work button to enter the work list. Add a work list at the top right. Add work information and save the work.
