Installation - Signature Design by Ashley P791-665 Instrucciones De Montaje

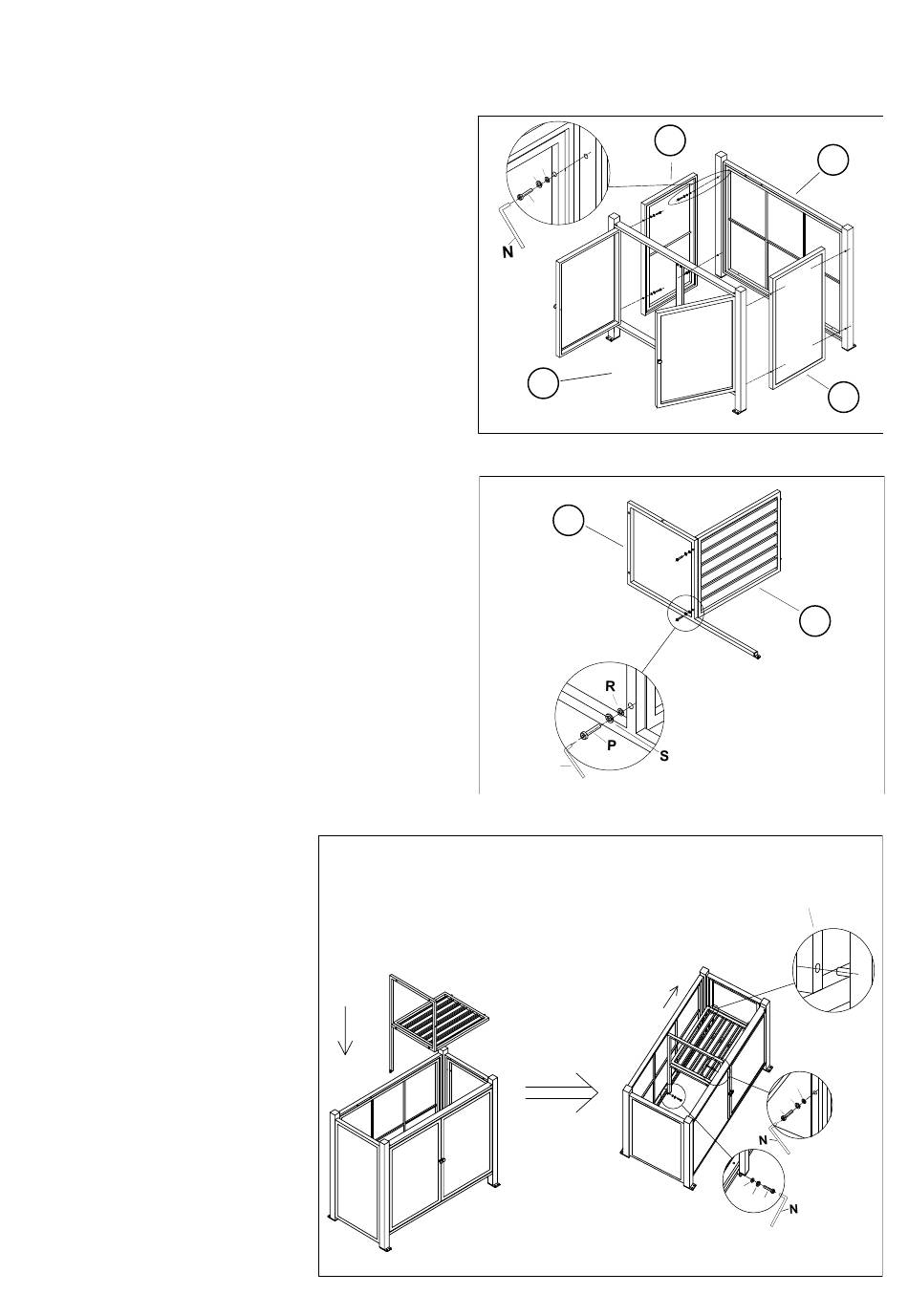

1. Fixez le cadre gauche (H), le cadre
arrière (C), le cadre de porte (J) et le
cadre droit (D) ensemble en utilisant 8
pièces de boulons de 1/4"*60 (Q), 8
pièces de rondelles de blocage de 1/4" (S)
et 8 pièces de ∅6.5*∅16 Rondelle plate
(R) par clé Allen de 4mm (N).
2. Fixez la cloison (K) à 1 pièce d'étagère
(I) à l'aide de 2 pièces de boulons de
1/4"*35 (P), 2 pièces de rondelles de
blocage de 1/4" (S) et 2 pièces de
∅6.5*∅16 Rondelle plate (R) par Clé
Allen de 4mm (N).
3. Fixez le séparateur et la
tablette assemblés dans
l'appareil à l'aide de 1 pièce
de boulon de 1/4"*20 (O), 1
pièce de boulon de 1/4"*35
(P), 2 pièces de rondelles
de blocage de 1/4" (S) et 2
pièces de rondelles plates
∅6.5*∅16 (R) par Clé Allen
de 4mm (N).
P791-665

INSTALLATION

D
S R
Q
J
K
N
C
H
I
Aligner la barre
avec les trous,
avant de fixer les
boulons.
R
S
P
R
S
O
Page 26 sur 49
