Bechara DALLAS Guía Del Producto Y Instrucciones De Montaje

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
24
26
23
29
28
22
30
16
06
09
18 03
05
04
01
20
21 19
N.° ID Descrição / Descripción / Description
01 Base / Base / Base
Lateral direita / Lateral derecho / Right Side
02
03 Lateral esquerda / Lateral izquierdo / Left Side
04 Divisória Inferior esquerda / Partición inferior izquierda / Lower Left Partition
05 Divisória Inferior direita / Partición inferior derecha / Lower Right Partition
06 Divisória Superior / Partición superior / Top Partition
07 Tampo / Cubierta / Top Panel
08
Apoio Frontal / Barra Frente / Front Crossbar
09 Apoio Traseiro / Barra trasero / Back Crossbar
10 Porta Direita / Puerta derecha / Right Door
11 Frente da gaveta / Frente del cajón / Drawer Front
12
Lateral da gaveta direita / Lado derecho del cajón / Right Drawer Side
Lateral da gaveta esquerda / Lado izquierdo del cajón / Left Drawer Side
13
Contra fundo / Contra el fondo / Against Background
14
15
Fundo da gaveta / Fondo del cajón / Drawer Bottom
16 Fundo inferior / Panel trasero inferior/ Bottom Back Panel
17 Painel Ripado / Panel del lamas / Slat Panel
18 Porta Ripado / Puerta del lamas / Slat Door
Rodapé Frontal / Varilla frontal / Front Footer
19
20 Rodapé Traseiro / Varilla trasero / Back Footer
Rodapé Lateral / Varilla lateral / Side Footer
21
22 Painel Inferior / Panel inferior / Lower Panel
23
Painel Central / Panel central / Central Panel
24 Painel Superior / Panel superior / Top Panel
Painel Lateral / Panel lateral / Side Panel
25
26 Prateleira Superior / Estante superior / Top Shelf
27
Prateleira Lateral / Estante lateral / Side Shelf
28 Coluna Lateral / Columna lateral / Side Column
29
Coluna Central / Columna central / Central Column
30
Travessa Passa Cabo / Barra pasa cable / Crossbar Cable
31 Corrediça telescópica 250mm / Corredera telescópica 250mm / Slide metal 250mm
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
!
IMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Chave de fenda
simples e philips.
Atornillador
simples y philips.
Simple and philips
screwdriver.
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
Indústria de Móveis
Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113
Jd. Brasília,
Tanabi, São Paulo - Brasil
CEP 15170-000
Telefones: (17) 3272 9900
(17) 3272 9919
www.moveisbechara.com.br
27
25
27
07
10
02
06
08
17
17
17
14
15
21
11
13
31
Martelo.
Trena ou fita métrica
Martillo.
Cinta métrica.
Simple.
Measuring tape.

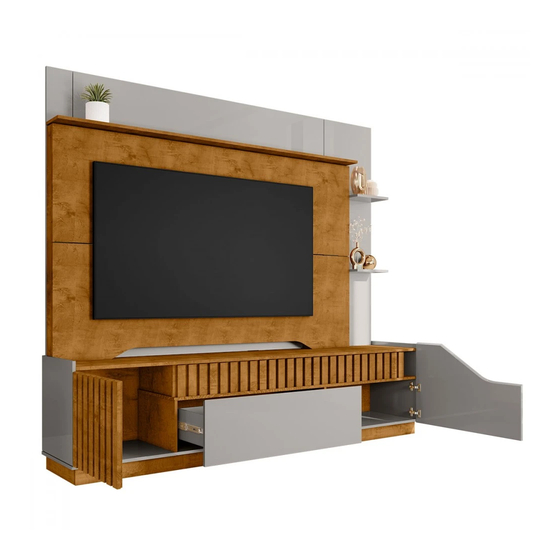

Home / Estante / Home TV Stand 1860 x 2100 x 400mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR
/ REAR VIEW
24
29
25 28
30
16
12
Parafusadeira com
ponteiras fenda philips.
Atornillador eléctrico
con puntas philips.
Electric screwdriver
with philips tips.
DALLAS
ASPECTO FINAL / ASPECTO FINAL
/ FINAL APPEARANCE
28
29
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
2100 x 385 x 15
440 x 385 x 15
440 x 385 x 15
233 x 383 x 15
233 x 383 x 15
153 x 355 x 15
2067 x 383 x 15
1606 x 90 x 12
906 x 90 x 12
706 x 450 x 15
900 x 285 x 15
300 x 130 x 15
300 x 130 x 15
851 x 130 x 15
850 x 320 x 3
2100 x 430 x 3
495 x 152 x 24
392 x 455 x 24
2060 x 70 x 15
2030 x 70 x 15
350 x 70 x 15
1802 x 540 x 15
1802 x 540 x 15
1802 x 280 x 15
1360 x 264 x 15
1804 x 155 x 15
262 x 155 x 15
1080 x 85 x 15
1080 x 85 x 15
1210 x 70 x 15
© Móveis Bechara, Projeto 862 - Ed. 001, Mai./2024.
Quantidade
Cantidad
Quantity
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
3
1
1
1
2
1
1
1
1
1
2
2
2
1
1
-
1
