Manual de instalación

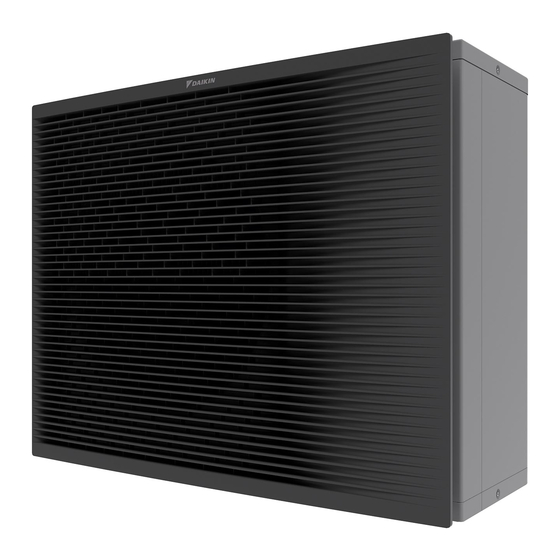

Daikin Altherma 3 H HT
https://daikintechnicaldatahub.eu
EPRA14D▲V3▼
EPRA16D▲V3▼
EPRA18D▲V3▼
EPRA14D▲W1▼
EPRA16D▲W1▼
EPRA18D▲W1▼
Manual de instalación
Español
▲= 1, 2, 3, ..., 9, A, B, C, ..., Z
Daikin Altherma 3 H HT
▼= , , 1, 2, 3, ..., 9
Publicidad
Manuales relacionados para Daikin Altherma 3 H HT EPRA14-18DV7
Resumen de contenidos para Daikin Altherma 3 H HT EPRA14-18DV7
- Página 1 Manual de instalación Daikin Altherma 3 H HT https://daikintechnicaldatahub.eu EPRA14D▲V3▼ EPRA16D▲V3▼ EPRA18D▲V3▼ EPRA14D▲W1▼ EPRA16D▲W1▼ EPRA18D▲W1▼ Manual de instalación Español ▲= 1, 2, 3, …, 9, A, B, C, …, Z Daikin Altherma 3 H HT ▼= , , 1, 2, 3, …, 9...
- Página 2 (mm) — ≥300 ≥300 ≥100 A, B, C — ≥500 B, E — ≥300 ≥1000 ≤500 A, B, C, E — ≥500 ≥300 ≥150 ≥1000 ≤500 — ≥500 D, E — ≥500 ≥1000 ≤500 A, C — ≥500 ≥100 B, D OR H ) ≤...
- Página 3 Las últimas revisiones de la documentación suministrada están 5.1.2 Cómo llenar el circuito de agua ........11 disponibles en el sitio web regional Daikin o a través del distribuidor. 5.1.3 Protección del circuito del agua frente a la congelación..............11 La documentación original está...
- Página 4 Asegúrese de que las operaciones de instalación, desencadenar la precipitación de ciertos componentes mantenimiento y reparación cumplan con las instrucciones del inhibidor de corrosión del glicol. que aparecen en Daikin y con la normativa aplicable y que eléctrica" [ 4 12]) Instalación eléctrica (vea "6 Instalación SOLO las realice personal autorizado.
- Página 5 (ejemplo: llamas, un aparato a gas funcionando o un calentador eléctrico en funcionamiento). ▪ Prepare con antelación la ruta por donde se transportará la unidad hasta su posición final. EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 6 ADVERTENCIA Asegúrese de que las operaciones de instalación, mantenimiento y reparación cumplan con las instrucciones que aparecen en Daikin y con la normativa aplicable y que SOLO las realice personal autorizado. (mm) Evite tapar el orificio de drenaje de la placa inferior de la unidad.
- Página 7 Junta tórica. Asegúrese de que la junta tórica está instalada correctamente para evitar fugas. Apertura y cierre de la unidad 4.3.1 Para abrir la unidad exterior PELIGRO: RIESGO DE ELECTROCUCIÓN PELIGRO: RIESGO QUEMADURAS/ ABRASAMIENTO EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 8 8 Inserte los pernos de rótula. 1 Inserte los ganchos. 2 Inserte los pernos de rótula. 9 Fije los 6 tornillos restantes. 3 Fije los 2 tornillos inferiores. Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 9 Los soportes de transporte protegen la unidad durante el transporte. Deben retirarse durante la instalación. 3 Gire la parte inferior de la rejilla de descarga. EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 10 2 Conecte la tubería de obra a la válvula de aislamiento. 3 Conecte las tuberías de obra a la salida de agua de la unidad Accesorio necesario (incluido con la unidad): exterior. Pieza de la cubierta del compresor Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 11 Añada glicol a partir de la siguiente tabla. El glicol de etileno es tóxico. Temperatura Prevención contra Prevención contra exterior prevista estallido congelación más baja –5°C –10°C –15°C –20°C — –25°C — –30°C — EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 12 >16 A y ≤75 A por refrigeración. fase). Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 13 Cable de interconexión Cable de la resistencia del tubo de drenaje Conexión para la función ahorro de energía (solo para los modelos V3) EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 14 ▪ Conecte los cables al bloque de terminales (comprobando que los números coincidan con los de la unidad interior) y el tornillo de tierra. ▪ Fije el cable con una abrazadera. Cables: (3+GND)×1,5 mm² — Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 15 ▪ Conecte los cables al bloque de terminales. ▪ Fije el cable con una abrazadera. Cables: 3N+GND Corriente de funcionamiento máxima: consulte la placa de especificaciones técnicas de la unidad. — EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 16 ▪ Fije el cable con abrazaderas. Aplique de montaje del termistor. Cables: (2+GND)×0,75 mm². El cableado debe tener doble aislamiento. Potencia máxima permitida para la resistencia del tubo de drenaje=115 W (0,5 A) — Click Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 17 Consulte: descarga" [ 4 8] ▪ "4.4 Para instalar la rejilla de ▪ "4.5 Para desmontar la rejilla de descarga y colocarla segura" [ 4 9] en una posición EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 18 8 Datos técnicos Datos técnicos Encontrará una selección de los últimos datos técnicos en el sitio web regional de Daikin (acceso público). Encontrará los datos técnicos completos disponibles en el Daikin Business Portal (requiere autenticación). Diagrama de tuberías: unidad exterior...
- Página 19 Termistor (intercambiador de calor de aire, opciones para conectar el cableado a X41A y X2M. distribuidor) Termistor (intercambiador de calor de aire, medio) Termistor (líquido refrigerante) Termistor (carcasa del compresor) EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 20 Diodo emisor de luz (monitor de servicio verde) K2M, K11M (A2P) Contactor magnético K1R (A4P) Relé magnético (E1HHEX) L1R~L4R Reactor K2R (A1P) Relé magnético (Y2S) Motor del compresor Manual de instalación EPRA14~18D Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
- Página 21 Válvula solenoide (derivación de baja presión) Válvula solenoide (derivación de gas caliente) Válvula solenoide (inyección de líquido) Z1C~Z11C Filtro de ruido (núcleo de ferrita) Z1F~Z5F (A1P, A2P) Filtro de ruido EPRA14~18D Manual de instalación Daikin Altherma 3 H HT 4P586100-1F – 2023.02...
