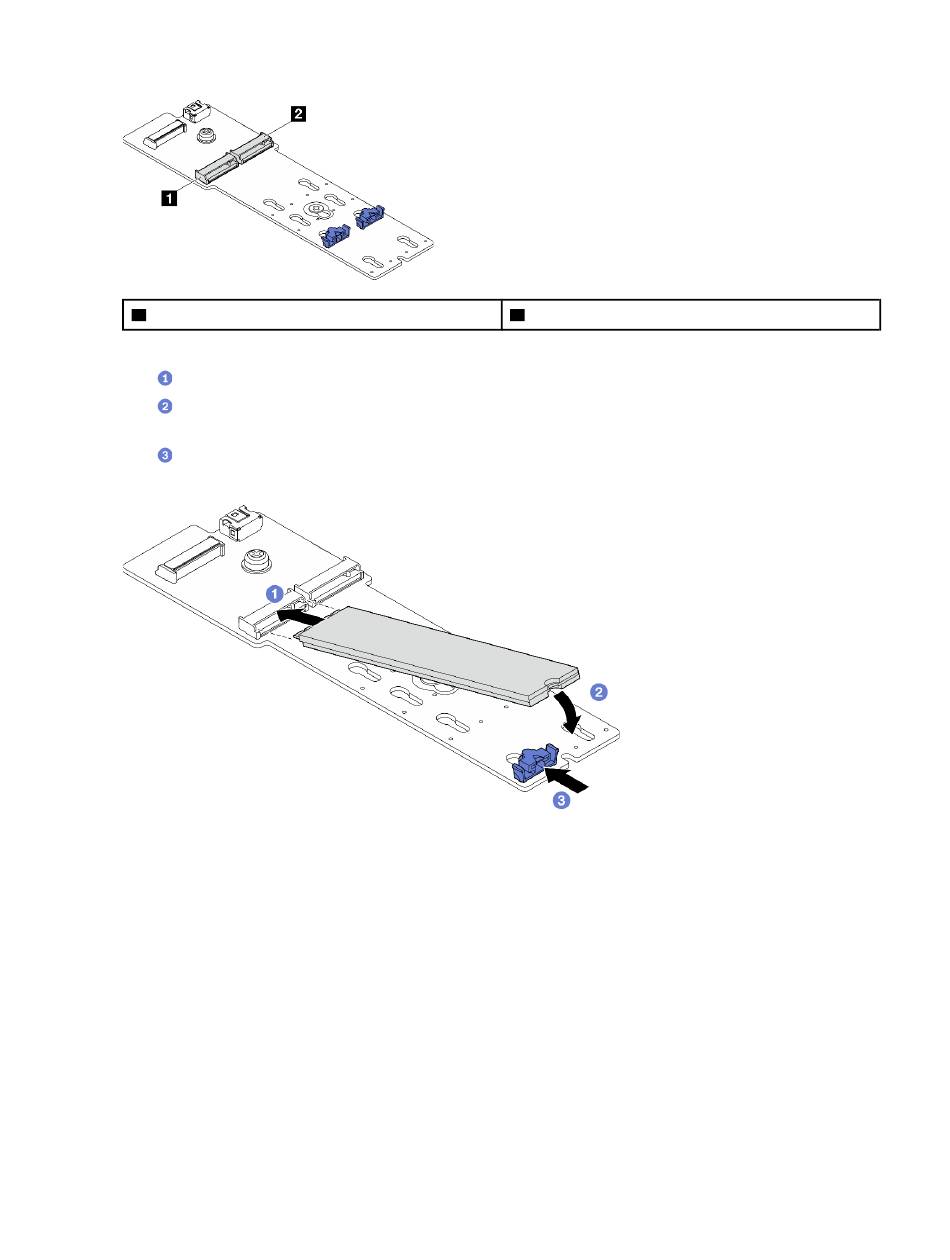

Figura 80. Ranuras de unidad M.2
Bahía 0 de M.2
1
Paso 2. Instale una unidad M.2 en un adaptador de arranque M.2.
a. Inserte la unidad M.2 en la ranura, en un ángulo de aproximadamente 30 grados.
b. Gire hacia abajo la unidad M.2 hasta que la muesca del extremo de la unidad M.2 encaje en
el borde del elemento de sujeción.
c. Deslice el clip de sujeción hacia delante para fijar la unidad M.2 al adaptador de arranque
M.2.
Figura 81. Instalación de una unidad M.2
Una vez completada esta tarea
1. Asegúrese de que todos los cables necesarios se hayan pasado y conectado correctamente y, a
continuación, vuelva a instalar la cubierta superior (consulte
página 179).
2. Vuelva a instalar el nodo en el chasis (consulte
3. Asegúrese de que las unidades de fuente de alimentación necesarias estén instaladas y que los cables
de alimentación estén conectados; a continuación, encienda el nodo (consulte
fuente de alimentación de intercambio en caliente" en la página 59
47).
4. Proceda a completar la sustitución de piezas (consulte
180).
122
Guía del usuario deThinkSystem SD535 V3
Bahía 1 de M.2
2
"Instalación de la cubierta superior" en la
"Instalación de un nodo en el chasis" en la página
y "Encendido del nodo" en la página
"Completar la sustitución de piezas" en la página
76).
"Instalación de una
