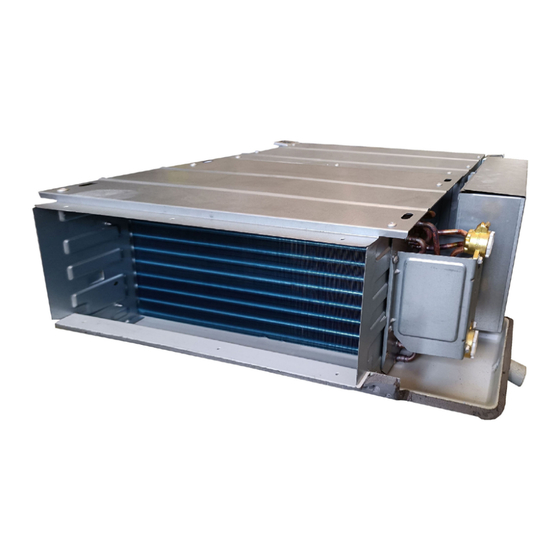

- Página 1 FANCOIL CONDUCTO MEDIA PRESIÓN Manual de usuario e instalación MUCM-W9 CL04650 a CL04656 Español www.mundoclima.com...
- Página 2 RECONOZCA ESTE SÍMBOLO COMO INDICACIÓN DE INFORMACIÓN DE SEGURIDAD IMPORTANTE ADVERTENCIA Estas instrucciones sirven de ayuda al personal de servicio cualificado y autorizado para la correcta instalación, ajuste y funcionamiento de esta unidad. Lea detenidamente estas instrucciones antes de intentar la instalación o el funcionamiento. Si no se siguen estas instrucciones, la instalación, el ajuste, el servicio o el mantenimiento pueden ser incorrectos y provocar incendios, descargas eléctricas, daños materiales, lesiones físicas o la muerte.
- Página 3 1. PRECAUCIONES ADVERTENCIA • Asegúrese de que se cumplan las regulaciones y normativas • Use los accesorios provistos para la instalación. De nacionales e internacionales. lo contrario se puede caer el conjunto, tener fugas de • Lea las «PRECAUCIONES» cuidadosamente antes de agua, riesgos de descargas eléctricas e incendios.
- Página 4 2. INFORMACIÓN DE INSTALACIÓN PRECAUCIÓN • Antes de instalar la unidad, es necesario comprobar si • Para realizar una instalación correcta, lea primero este "Manual el cable de tierra está conectado. Si es así, la unidad no del usuario y de instalación". deberá...
- Página 5 PRECAUCIÓN NOTA La instalación del equipo en cualquiera de estos lugares • Si el aire acondicionado se usa sin respetar estas puede provocar fallos (si no tiene otras opciones consulte especificaciones, puede causar que la unidad no al proveedor): funcione correctamente. •...
- Página 6 7.2.1 Procedimiento de instalación de los pernos Tuerca colgantes . Fig.7-4 • Según la estructura de la unidad, ajuste la inclinación del tornillo según el tamaño como se muestra en la figura. • Estructura de madera Junta Coloque palos rectangulares a través de las vigas y coloque Montaje colgante pernos colgantes.
- Página 7 7.2.3 Dimensiones La cantidad de ventiladores y motores son solo de referencia, dependiendo del modelo pero el funcionamiento y las funciones son las mismas. B (retorno de aire) Entrada Salida Válvula 4-10*16 purgadora Puerto de drenaje de condensados Tabla 7-1 Modelo MUCM-09-W9 MUCM-12-W9...
- Página 8 8. CONEXIÓN DE TUBOS NOTA • El gradiente descendente de la tubería de drenaje debe • Con la válvula de salida de aire, el otro lado es el tubo de ser mayor que (1/100), sin doblarse en el medio. entrada de agua. •...
- Página 9 FLUJO DE AIRE (CFM) 200~1400 Fase 1-Fase POTENCIA FRECUENCIA Y VOLTIOS 220-240V~ 50Hz DISYUNTOR/FUSIBLE (A) 15/15 CABLE DE ALIMENTACIÓN (mm ABAJO 50M Cable de par trenzado 1.5 TOMA DE TIERRA (mm El tipo de cable de alimentación es H05RN-F o superior. 10.1 Esquema eléctrico Advertencia: Todos los circuitos de alimentación deben cortarse antes de acercarse a los bloques de...
- Página 10 10.3 Fallo y protección Definición del fallo, código, condición de activación / desactivación, nivel. Nuevo código Clasificación sub Subcódigo Clase fallo Definición del fallo Modelos aplicables fallo (versión fallo (V11) (L1>L2>L3) V11) Varios fallos en el Fallo del ventilador Fallo de protección motor en un intervalo de 60 minutos Fallo de cierre...
- Página 11 Nuevo código Clasificación sub Subcódigo Clase fallo Definición del fallo Modelos aplicables fallo (versión fallo (V11) (L1>L2>L3) V11) Fallo de comunicación Fallo de comunicación entre la unidad interior Fallo de comunicación entre la unidad interior y y la placa externa la placa de expansión 2 Fallo de comunicación Fallo de comunicación...
- Página 12 Modelo: MUCM - 12 - W9 Información para identificar el modelo(s) con el que se relaciona la información: Elementos Símbolo Valor Unidad Capacidad de enfriamiento (sensible) 2.66 rated,c Capacidad de enfriamiento (latente) 0.69 rated,c Capacidad de calentamiento 3.95 rated,h Entrada total de energía eléctrica 0.025 elec Nivel de potencia sonora (por configuración de...
- Página 13 Modelo: MUCM - 27 - W9 Información para identificar el modelo(s) con el que se relaciona la información: Elementos Símbolo Valor Unidad Capacidad de enfriamiento (sensible) 6.08 rated,c Capacidad de enfriamiento (latente) 1.94 rated,c Capacidad de calentamiento 9.40 rated,h Entrada total de energía eléctrica 0.070 elec Nivel de potencia sonora (por configuración de...
- Página 14 C/ ROSSELLÓ, 430-432 08025 BARCELONA ESPAÑA/SPAIN (+34) 93 446 27 80 SAT:(+34) 93 652 53 57 www.mundoclima.com...
