UNIVERSIS 6090
Tables d'opérations
conventionnelles motorisées
Conventional motorized operating tables
Mesas convencionales motorizadas
Notice technique
Technical manual
Manual Tecnico
TAB6090/NTR/06/02 Edition 01C

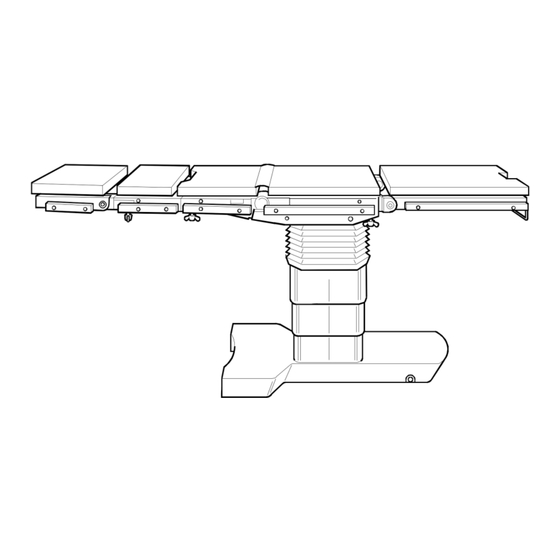

Modèle présenté : Table UNIVERSIS 6090 équipée d'une extension tête, dossier et une plaque jambes.
Description type: UNIVERSIS 6090 table equipped with head and back extension, and leg plate.
Modelo presentado: Mesa UNIVERSIS 6090 equipada con una extensión para la cabeza, el respaldo y las perneras.
Ref. 022523001

Publicidad

Tabla de contenido
loading

Resumen de contenidos para FHSurgical UNIVERSIS 6090

  • Página 1 Modèle présenté : Table UNIVERSIS 6090 équipée d'une extension tête, dossier et une plaque jambes. Description type: UNIVERSIS 6090 table equipped with head and back extension, and leg plate. Modelo presentado: Mesa UNIVERSIS 6090 equipada con una extensión para la cabeza, el respaldo y las perneras. UNIVERSIS 6090 Tables d'opérations...

  • Página 2: Objetivo Del Documento

    - Ce document est destiné aux techniciens técnicos de FHSurgical, a los distribuidores technicians and distributors and for FHSurgical, aux distributeurs FHSurgical de FHSurgical y a los técnicos de los hospital technicians trained on the et aux techniciens des Ets. hospitaliers establicimientos hospitalarios que hayan FHSurgical products.

  • Página 3: Garantía

    Toute pièce remplacée deviendra la propriété Title to replaced parts reverts to FHSurgical Toda pieza reemplazada se convertirá en la de FHSurgical et devra lui être retournée dans and they must be returned to it within one propiedad de FHSurgical y se le deberá devol- le mois de son remplacement, faute de quoi month of replacement;...

  • Página 4: Tabla De Contenido

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones ÍNDICE SOMMAIRE CONTENTS SIMBOLOS SYMBOLES UTILISES SYMBOLS USED DESCRIPCION / DESCRIPTION / CHARACTERISTICS DESCRIPTIF / CARACTERISTIQUES CARACTERISTICAS MECHANICAL AND ELECTRICAL PARTS ELEMENTOS MECANICOS Y ELÉMENTS MÉCANIQUES ET ELÉCTRICOS ÉLECTRIQUES TECHNICAL CHARACTERISTICS OF THE CARACTERISTICAS DEL CARACTÉRISTIQUES TECHNIQUES DU...

  • Página 5: Symboles Utilises

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones SYMBOLES UTILISÉS / SYMBOLS USED / SÍMBOLOS Symboles Description Description Descripción Symbols Símbolos Appliance fitted with Appareil muni d'une prise Aparato provisto de una toma grounding/earthing plug. d'équipotentialité. de equipotencialidad Appareil protégé contre les...
  • Página 6 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones FIG. 1 : Description/Description/Descripción *Coussins livrés séparément/Cushions supplied separately/ Cojines entregados a parte Socle Base Base Column Columna Colonne Back plate Tablero respaldo Plateau dossier Seat plate Tablero asiento Plateau siège...

  • Página 7: Descriptif / Caracteristiques

    Mouvements motorisés (FIG. 2) Movimientos motorizados (FIG. 2) Motorized movements (FIG. 2) La table UNIVERSIS 6090 est dotée des The UNIVERSIS 6090 has the following La mesa UNIVERSIS 6090 está dotada de commandes motorisées suivantes: mandos motorizados siguientes: motorized controls: - montée/ descente: hauteur maxi 1090...
  • Página 8 Isolation Insulation Aislamiento Dans le cadre de la prévention contre les The UNIVERSIS 6090 table is equipped Dentro del marco de la prevención contra chocs électriques, la table UNIVERSIS with an earthing/grounding connector on las descargas eléctricas, la mesa UNIVERSIS...

  • Página 9: Eléments Mécaniques Et

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 1-1 Elementos mecánicos y 1-1 Eléments mécaniques et 1-1 Mechanical and electrical elétricos électriques parts Altura máxima : ------------- 1100 mm Hauteur maxi : --------------- 1100 mm Max. height raised : --------- 1100 mm Altura mínima : -------------- 750 mm...

  • Página 10: Informations Sur Les Batteries

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones La courbe de charge type IUI est The IUI type charge graph is perfectly La curva de carga tipo IUI está parfaitement adaptée pour les batteries suited for batteries used in cycles. It perfectamente adaptada para las baterías...
  • Página 11 Esta recolección podrá ser realizada por Cette collecte pourra être réalisée par FHSurgical can take care of collecting nosotros cuando nuestro técnico nos soins lorsque notre technicien the used batteries when our technician intervenga para reemplazar estos interviendra pour remplacer ces comes in to replace these components.

  • Página 12: Eléments Hydrauliques

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 1-4 Eléments hydrauliques 1-4 Hydraulic parts 1-4 Elementos hidráulicos Micro-centrale hydraulique Micro-hydraulic unit Microcentral hidráulica Débit : Flow rate : Caudal : Q mini. --------- 0,25 dm³/min à 110 bar Q min.0.25 ---------- dm³/min at 110 bar Q mín.

  • Página 13: Maintenance

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 2 - MAINTENANCE MAINTENANCE MANTENIMIENTO Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 14: Programa De Mantenimiento

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 2-1 Maintenance schedule 2-1 Programa de 2-1 Programme de maintenance mantenimiento "4 KEY POINTS FOR MAINTENANCE" "LAS 4 LLAVES DEL "4 CLÉS DE LA MAINTENANCE" MANTENIMIENTO" a) Points de sécurité a) Safety points a) Puntos de seguridad Contrôler les points de sécurité...

  • Página 15: Pièces De Rechange

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 2-2 Spare parts 2-2 Piezas de recambio 2-2 Pièces de rechange La lista de piezas de recambio está La liste de pièces de rechange est The list of spare parts comprises compuesta de subconjuntos de composée de sous-ensembles de...
  • Página 16 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Qtés DESCRIPTION DESIGNATION DESCRIPCIÓN Vérins Dossier Droit Right back rest cylinders Gatos respaldo derecho 342124555 Vérin Dossier Droit Right back rest cylinder Gato respaldo derecho 542123046 Vis Hc Cuvette M5x5 Cup point screw Hc M5x5...
  • Página 17 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Qtés DESCRIPTION DESIGNATION DESCRIPCIÓN Batteries plomb (*6) Lead-acid batteries (*6) Baterías de plomo (*6) 341601555 Batteries plomb 12V-17Ah 21V-17Ah lead-acid batteries Baterías de plomo 12V- 7Ah 699600043 Vis Chc M5x12 Screw Chc M5x12...
  • Página 18 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Qtés DESCRIPTION DESIGNATION DESCRIPCIÓN S/E de réparation Hydraulic repair S/C de reparación hydrauliques de la table subassembly for table hidráulica de la mesa S/E de Réparation Vérin d’immo. Repair subassembly for floor S/C de reparación gato de inmo.

  • Página 19: Outillage De Réparation

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Qtés DESCRIPTION DESIGNATION DESCRIPCIÓN S/E de réparation S/E Mechanical elements Elementos mecánicos de of the table top part la parte de la plataforma mécaniques de la table (* refer to drawing 8) (* ver lámina 8)

  • Página 20: Recommended Spare Parts

    Sous-ensemble de réparation Subconjunto de reparación de 342123998 assembly inmovilización en el suelo immobilisation au sol. 2 litre oil can FHSurgical 5000 Bidón de 2 litros de aceite Bidon de 2 litres d'huile. 542080998 and Universis 6090. FHSurgical 5000 y FHSurgical 5000 et Universis Universis 6090.

  • Página 21: Procedures De Depannage

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 3 - PROCEDURES DE DEPANNAGE TROUBLESHOOTING PROCEDURES PROCEDIMIENTO DE REPARACION Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 22: Dépose Des Capots 1)

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOTA : en este procedimiento, las NOTA : dans cette procédure, les NOTE: in this procedure, the terms left appellations gauche et droite sont and right are determined by the left or...
  • Página 23 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones FIG. 3 Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 24: Purge Du Système 3)

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PURGA DEL SISTEMA PURGING OF THE HYDRAULIC PURGE DU SYSTÈME HIDRÁULICO SYSTEM HYDRAULIQUE - Retirar tapas según - Remove the covers following the - Déposer les capots suivant la procédure procedimiento N°1.

  • Página 25: Retiro De La Central

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones c) Déblocage de secours de c) Emergency release of the fixing to the c) Desbloqueo de emergencia de la l'immobilisation au sol ground immobilización en el suelo - Dépose des capots (procédure N°1).

  • Página 26: Cambio Del Presostato

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones REMPLACEMENT DU REPLACEMENT OF PRESSURE CAMBIO DEL PRESOSTATO PRESSOSTAT SWITCH Planche 1.B Drawing 1.B Lámina 1.B Fonction : Indique que la pression hydrau- Function: Indicates that hydraulic pres- Función: indica que se ha alcanzado la lique de l’immobilisation au sol est atteinte...

  • Página 27: Desmontaje Del Gato De

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones DÉPOSE DU VÉRIN REMOVAL OF LATERAL TILT DESMONTAJE DEL GATO DE D’INCLINAISONS LATÉRALES CYLINDER INCLINACIÓN LATERAL Planche 2.B Drawing 2.B Lámina 2.B - Déposer les capots suivant la procédure - Remove the covers as instructed in - Retirar las tapas según el procedimiento...
  • Página 28 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones FIG. 4 FIG. 5 FIG. 6 Réf. 022523001 Notice technique/Technical manual/Manual técnico...

  • Página 29: Desmontaje Del Gato De

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones DÉPOSE DU VÉRIN DE REMOVAL OF UP/DOWN DESMONTAJE DEL GATO DE MONTÉE / DESCENTE CYLINDER SUBIDA / BAJADA NOTA : après chaque démontage rempla- NOTE: Replace hollow screws and seals NOTA: tras cada desmontaje, reemplazar...

  • Página 30: Desmontaje De Los Gatos

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones - Rebrancher les raccords hydrauliques. - Re-connect the hydraulic couplings. - Volver a conectar los racores hidráulicos. NOTA : les raccords hydrauliques des NOTA: los racores hidráulicos de los NOTE:The hydraulic couplings on pipes tuyaux By3 et Ay4 sont serrés au couple...

  • Página 31: Desmontaje Del Bastidor

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones REMOVAL OF FRAME DÉPOSE DU BÂTI 12) DESMONTAJE DEL BASTIDOR - Remove the fuse. - Retirer le fusible. - Retirar el fusible. - Remove the covers and bellows as - Déposer les capots et le soufflet suivant - Desmontar las tapas y el fuelle, según...
  • Página 32 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones CODAGE DE LA CARTE DE RECEPTION (centrale électronique) CONFIGURATION OF RECEPTION BOARD (electronic unit) CODIFICACIÓN DE LA TARJETA DE RECEPCIÓN (central electrónica) Carte de réception Reception board Tarjeta de recepción Configuration 6090 V6.01 Configuration 6090 V6.01...

  • Página 33: Ajuste Del Juego De La

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones RÉGLAGE DU JEU DE LA AJUSTE DEL JUEGO DE LA COLUMN PLAY ADJUSTMENT COLONNE COLUMNA - Remove the covers following the - Retirar las tapas según el procedimiento - Déposer les capots suivant la procédure procedure 1.

  • Página 34: Puesta En Marcha

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones CODAGE DE LA CARTE TELECOMMANDE CONFIGURATION OF REMOTE CONTROL BOARD CODIFICACIÓN DE LA TARJETA DE MANDO A DISTANCIA SENS NORMAL (PRODUCTION) NORMAL DIRECTION (PRODUCTION) 1 2 3 4 SENTIDO NORMAL (PRODUCCIÓN)

  • Página 35: Cambio De Las Baterías De

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones REPLACEMENT OF THE CHANGEMENT DES CAMBIO DE LAS BATERÍAS SEALED LEAD BATTERIES BATTERIES PLOMBS DE PLOMO - Remove the fuse. - Déposer le fusible. - Retirar el fusible. - Using OPM 037, raise the assembly - A l'aide de l'OPM 037 réhausser l'en-...
  • Página 36 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones CARTE DE RECEPTION : LOCALISATION DES CONNECTEURS RECEPTION BOARD: CONNECTOR LOCATIONS TARJETA DE RECEPCIÓN: LOCALIZACIÓN DE LOS CONECTORES P7.1 P6.1 P6.2 P7.2 P6.3 P6.1 - Prise pédale / Pedal connector / Toma de pedal P6.2 - Prise télécommande / Remote control connector / Toma de mando a distancia...

  • Página 37: Desmontaje De La

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones REMOVAL OF RECEPTION DESMONTAJE DE LA DÉMONTAGE DE LA CARTE BOARD TARJETA DE RECEPCIÓN DE RECEPTION - Remove the upper half-cover, leg side. - Retirar la semi-tapa superior del lado de - Déposer le demi-capot supérieur côté...
  • Página 38 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Carte de réception Reception board Tarjeta de recepción FIG. 7 1 - Potentiomètre "inclinaisons latérales" / Potentiometer "side tilting" / Potenciómetro “inclinaciones laterales” 2 - Potentiomètre "proclive/déclive" / Potentiometer "Trendelenburg/Reverse Trendelenburg" / Potenciómetro “proclive/declive”...

  • Página 39: Reemplazo Del

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Réglage de la Déclive/proclive Trendelenburg/reverse Trendelenburg Ajuste del Declive /proclive (FIG. 7) (FIG. 7) adjustment (FIG. 7) - Poner la mesa en posición de marcha - Mettre la table en position marche «ON»...
  • Página 40 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones FIG. 9 FIG. 10 Potentiomètre dossier Potentiomètre d'inclinaisons latérales Back rest potentiometer Lateral tilting potentiometer Potenciómetro de inclinaciones laterales Potenciómetro respaldo Contrôle du point milieu / Mid-point test / Control del punto medio Bornier des ohmmètres...

  • Página 41: Reemplazo Del

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Fixer le culot du potentiomètre à l’aide des Secure the potentiometer base with 3 Fijar el casquillo del potenciómetro con 3 vis (5). screws (5). ayuda de los 3 tornillos (5).
  • Página 42 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones FIG. 9 FIG. 9 FIG. 9 - Introduire délicatement le potentiomè- - Carefully insert the potentiometer. - Introducir delicadamente tre. potenciómetro. - Fixer le culot du potentiomètre à l’aide - Secure the base of the potentiometer - Fijar el casquillo del potenciómetro con...
  • Página 43 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Montage et réglage potentiomètre Assembly and adjustment of potentiometer Montaje y ajuste del potenciómetro - Aligner les deux marques situées sur - Align the two marks on the potentiometer - Alinear las dos marcas localizadas sobre l’axe et le corps du potentiomètre.
  • Página 44 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Réf. 022523001 Notice technique/Technical manual/Manual técnico...

  • Página 45: Nomenclaturas Y Laminas

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 4 - NOMENCLATURES ET PLANCHES PART LIST AND DRAWINGS NOMENCLATURAS Y LAMINAS Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 46: Laminas 1.A Base

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 1 PLANCHE 1.A SOCLE PARTS LIST 1 DRAWING 1.A BASE NOMENCLATURA 1 LAMINAS 1.A BASE PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 47 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SOCLE BASE BASE Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 48: Laminas 1.B Base

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 2 PLANCHE 1.B SOCLE PARTS LIST 2 DRAWING 1.B BASE NOMENCLATURA 2 LAMINAS 1.B BASE PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 49 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SOCLE BASE BASE Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 50: Laminas 2.A Cana

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 3 PLANCHE 2.A FÛT PARTS LIST 3 DRAWING 2.A DRUM NOMENCLATURA 3 LAMINAS 2.A CANA PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 51 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA FÛT DRUM CANA Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 52: Laminas 2.B Cana

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 4 PLANCHE 2.B FÛT PARTS LIST 4 DRAWING 2.B DRUM NOMENCLATURA 4 LAMINAS 2.B CANA PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 53 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA FÛT DRUM CANA Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 54: Laminas 3.A Asiento

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 5 PLANCHE 3.A SIEGE PARTS LIST 5 DRAWING 3.A SEAT NOMENCLATURA 5 LAMINAS 3.A ASIENTO PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 55 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SIEGE SEAT ASIENTO Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...

  • Página 56: Laminas 3.B Asiento

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 6 PLANCHE 3.B SIEGE PARTS LIST 6 DRAWING 3.B SEAT NOMENCLATURA 6 LAMINAS 3.B ASIENTO PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 57 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SIEGE SEAT ASIENTO Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 58 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 7 PLANCHE 4. POTENTIOMETRES PARTS LIST 7 DRAWING 4. POTENTIOMETERS NOMENCLATURA 7 LAMINAS 4. POTENCIOMETROS PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 59 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA POTENTIOMETRES POTENTIOMETERS POTENCIOMETROS Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 60 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 8 PLANCHE 5. DOSSIER PARTS LIST 8 DRAWING 5. BACKREST NOMENCLATURA 8 LAMINAS 5. RESPALDO PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 61 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA DOSSIER BACKREST RESPALDO Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 62 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 9 PLANCHE 6. COLONNE PARTS LIST 9 DRAWING 6. COLUMN NOMENCLATURA 9 LAMINAS 6. COLUMNA PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA. S/E N°...
  • Página 63 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA COLONNE COLUMN COLUMNA Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 64 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 10 PLANCHE 7. S/E ELECTRIQUES PARTS LIST 10 DRAWING 7. ELECTRICAL S/A NOMENCLATURA 10 LAMINAS 7. S/C ELECTRICOS PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN LA.
  • Página 65 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 5 421 23 919(Euro -230 V) 5 421 23 920(Asie-US-100/120V) PLANCHE/DRAWING/LAMINA S/E ELECTRIQUES-HYDRAULIQUES ELECTRICALS- HYDRAULICS S/A S/C ELECTRICOS- HIDRAULICOS Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 66 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones NOMENCLATURE 11 PLANCHE 8. DISPOSITIF DE BLOCAGE PARTS LIST 11 DRAWING 8. LOCKING DEVICE NOMENCLATURA 11 LAMINAS 8. DISPOSITIVO DE BLOQUEO PL. S/E REP. REFERENCE Qté DR. S/A REF. REFERENCE DESIGNATION DESCRIPTION DESCRIPCIÓN...
  • Página 67 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8...

  • Página 68: Schema Electrique

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SCHEMA ELECTRIQUE ELECTRICAL DIAGRAM SISTEMA ELECTRICO Modif : Modif : Réf. 022523001 Notice technique/Technical manual/Manual técnico...

  • Página 69: Schema Hydraulique

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones PLANCHE/DRAWING/LAMINA SCHEMA HYDRAULIQUE HYDRAULIC DIAGRAM SISTEMA HIDRAULICO Modif : Modif : Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 70 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Réf. 022523001 Notice technique/Technical manual/Manual técnico...

  • Página 71: Intervenciones Especificas

    Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Interventions spécifiques Specific interventions Intervenciones específicas Date Nature Nom de l'entreprise Nom du technicien Visa Date Nature Company name Technician name Signature Fecha Naturaleza Nombre de la empresa Nombre del técnico Visado Notice technique/Technical manual/Manual técnico...
  • Página 72 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones an year año Date de la révision : ________ Nom de l'entreprise : ___________________________ Service date : _____________ Company name : _____________________________ Fecha de la revisión :_________ Nombre de la empresa : _______________________...
  • Página 73 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones ans years años Date de la révision : ________ Nom de l'entreprise : ___________________________ Service date : _____________ Company name : _____________________________ Fecha de la revisión :_________ Nombre de la empresa : _______________________...
  • Página 74 Comments after the service, nature of repairs made and parts changed: Observaciones luego de la revisión, naturaleza de las reparaciones efectuadas y piezas cambiadas : Contacter la société FHSurgical pour obtenir un nouveau carnet de suivi de révisions, ainsi qu'un nouveau document de maintenance périodique.
  • Página 75 Tables d'opérations UNIVERSIS 6090 Operating tables Mesas de operaciones Notice technique/Technical manual/Manual técnico Réf. 022523001...
  • Página 76 Nuestra red queda a su entera disposición para responder a sus preguntas en caso de necesidad. FHSurgical 645, rue des Châtaigniers, BAT 405 - B2, F 45770 SARAN Tél. : +33 2 38 74 54 00 / Fax : +33 2 38 74 5401 www.fhsurgical.com / contact@fhsurgical.com...
