- Página 1 MANUAL DEL USUARIO Medidor doble de humedad Mediciones de humedad con agujas y sin agujas Modelo MO55 ...
-
Página 2: Introducción
Introducción Agradecemos su elección del Medidor doble de humedad con agujas y sin agujas modelo MO55 de Extech. El compacto MO55 toma medidas rápidas del nivel de humedad de referencia (en porcentaje %) en maderas y materiales de construcción. El MO55 se puede utilizar en modo sin agujas (sensor trasero) o en modo con agujas. El MO55 es fácil de manejar y ofrece dígitos de medición, tonos audibles e iconos "gota de agua" para indicar el nivel de contenido de humedad. El MO55 es ideal para proyectos de restauración de construcciones y aplicaciones donde la detección de humedad en pisos y bajo alfombras es crítica. El MO55 es una gran herramienta para el análisis de las secuelas de fugas de agua detrás de las paredes y en los techos. Este medidor se embarca probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Por favor Visite nuestra página en Internet: (www.extech.com) para la última versión de este Manual del usuario, actualizaciones de producto, Registro del Producto y Soporte al Cliente. Características Muestra el nivel de humedad en madera y materiales de construcción (tabla roca, placas de yeso, cartón, yeso, hormigón y mortero) Modos de operación sin agujas (no invasivo) o con agujas Auto calibración de cero para modo sin agujas Frecuencia de tono audible emite un pitido más rápido a medida que aumenta el nivel de humedad (8 variaciones de tono) ‘Los iconos "gota de agua" indican el nivel bajo, medio y alto de contenido de humedad Fácil de usar, diseño compacto Bloqueo de la pantalla congela la lectura en la pantalla Apagado automático después de 2 minutos, conserva la energía de la batería Completo con agujas de repuesto (4), tapa protectora, y batería de 9V MO55‐es‐ES_V1.0 02/16 ... -
Página 3: Descripción Del Medidor

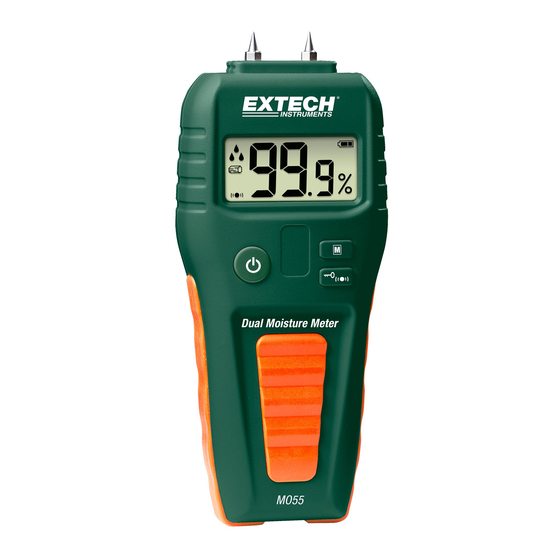

Descripción del medidor Cubierta de protección y circuito de prueba autónoma con agujas Agujas de medición Pantalla LCD Botón de Encendido Modo (M) con agujas / sin agujas y selección de materiales Botón bloqueo de pantalla /Zumbador Sensor interno (atrás) Compartimiento de la batería (atrás) Descripción de la pantalla Iconos Gota de Agua (1 gota bajo contenido de humedad, 2 para medio, y 3 para alto) Modo madera Modo Materiales de construcción Icono zumbador activo Dígitos de lectura de humedad Unidad por ciento de humedad (relativa) Mostrar modo bloqueo Icono del estado de la batería Descripción de botones Botón Nombre del botón Descripción Apagado y encendido ON / Presione y sostenga para encender o apagar el OFF medidor Seleccionar material (madera, materiales de Modo (Seleccionar Material) construcción) para el modo con o sin agujas Bloqueo de pantalla / Control Toque corto bloquea la lectura en la pantalla de Zumbador Toque largo alterna Zumbador ON / OFF MO55‐es‐ES_V1.0 02/16 ... -
Página 4: Operación
7. Presione largo el botón de encendido para apagar el medidor. Tabla de Interpretación de medición MODO CON AGUJAS MODO SIN AGUJAS MADERA (%) Material de MADERA Material de construcción (%) construcción (%) (%) ESCALA TOTAL > 5.0~50.0 1.5~33.0 0.0~99.9 0.0~99.9 BAJA 5.0~11.9 1.5~16.9 0.0~16.9 0.0~16.9 MEDIA 12.0~15.9 17.0~17.9 17.0~29.9 17.0~29.9 ALTA 16.0~50.0 20.0~33.0 30.0~99.9 30.0~99.9 Apagado automático (APO) Para conservar energía de la batería, el medidor se apaga automáticamente después de dos minutos de inactividad. MO55‐es‐ES_V1.0 02/16 ... -
Página 5: Mantenimiento
la alarma está activada, el icono de sonido será visible. Prueba autónoma en modo con agujas Encienda el medidor y ajuste a modo con agujas en madera o materiales de construcción y luego toque los contactos del electrodo a los contactos a través de los agujeros en la parte superior de la Tapa de protección / de Prueba. Resultado Esperado: Madera 17.0‐19.0%; Construcción 15.5 a la del 17.5% Cuando la lectura del medidor está fuera de estos rangos sustituya la batería y vuelva a intentarlo. Si el medidor continúa indicando la lectura fuera de estos rangos, el medidor debe ser devuelto para servicio. Mediciones comparativas de modo sin agujas Mientras sostiene el medidor contra una superficie seca conocida, encienda el medidor. Presione el botón Modo (M) para recorrer la configuración preferida, icono de madera destellando o material de construcción destellando. El medidor leerá 0% (lectura relativa / offset). Ahora mueva el medidor a otras áreas a prueba para encontrar niveles más altos de humedad. Mantenimiento Reemplazo de la batería Cuando el icono de estado de la batería aparece vacío o intermitente, sustituya la batería. Retire la tapa del compartimiento de la batería trasera empujando el pestillo del compartimiento. Reemplace la batería de 9V observando la polaridad correcta. Sustituya la tapa del compartimento y asegure. Deseche las baterías responsablemente y dentro de las normas legales aplicables. Nunca deseche las baterías usadas o pilas recargables en la basura doméstica. Como consumidores, los usuarios tienen la obligación legal de llevar las pilas usadas a los sitios adecuados de recolección, la tienda donde se compraron las pilas, o dondequiera que se venden baterías. Desecho: No se deshaga de este instrumento en la basura doméstica. El usuario está obligado a llevar los dispositivos al final de la vida a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. Cuidado y limpieza Cuando el instrumento no está en uso por favor mantenga la tapa protectora en su lugar. Guarde el medidor en un ambiente estable, libre de polvo; fuera de la luz solar directa. MO55‐es‐ES_V1.0 02/16 ... -
Página 6: Especificaciones
Digital, iconos gota de agua (1, 2, ó 3 gotas) y tono audible con 8 niveles de intensidad de lecturas de humedad desde baja hasta alta Escalas de medición MODO CON AGUJAS: 5.0 ~ 50.0% (madera), 1.4 ~ 33.0% (materiales de construcción); MODO SIN AGUJAS: 0.0 ~ 99.9% (para madera y materiales de construcción) Resolución0.1% Precisión (modo con agujas) ± (3% 5 dígitos) bajo condiciones ambientales de 22°C a 25°C (72°F a 77°F) Longitud de las agujas Electrodo de 8mm (0.3”) Electrodo tipo aguja Acero inoxidable. Integrado, remplazable Apagado automático Después de aprox. 2 minutos Fuente de alimentación Una (1) batería de 9V (compartimiento trasero) Consumo <40mA Indicación de batería baja icono de estado de la batería aparece vacío o intermitente Condiciones de funcionamiento 5 ~ 45°C (41 ~ 113°F); 80% HR máx. Condiciones de almacenamiento 0 ~ 50°C (32 ~ 122°F); 85% HR máx. Dimensiones 170 x 65 x 30 mm (6.7 x 2.6 x 1.2") Peso 120g (4.2 oz.) sin batería Copyright © 2016 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio www.extech.com MO55‐es‐ES_V1.0 02/16 ...
