MONITOR TEKNA PLUS SE

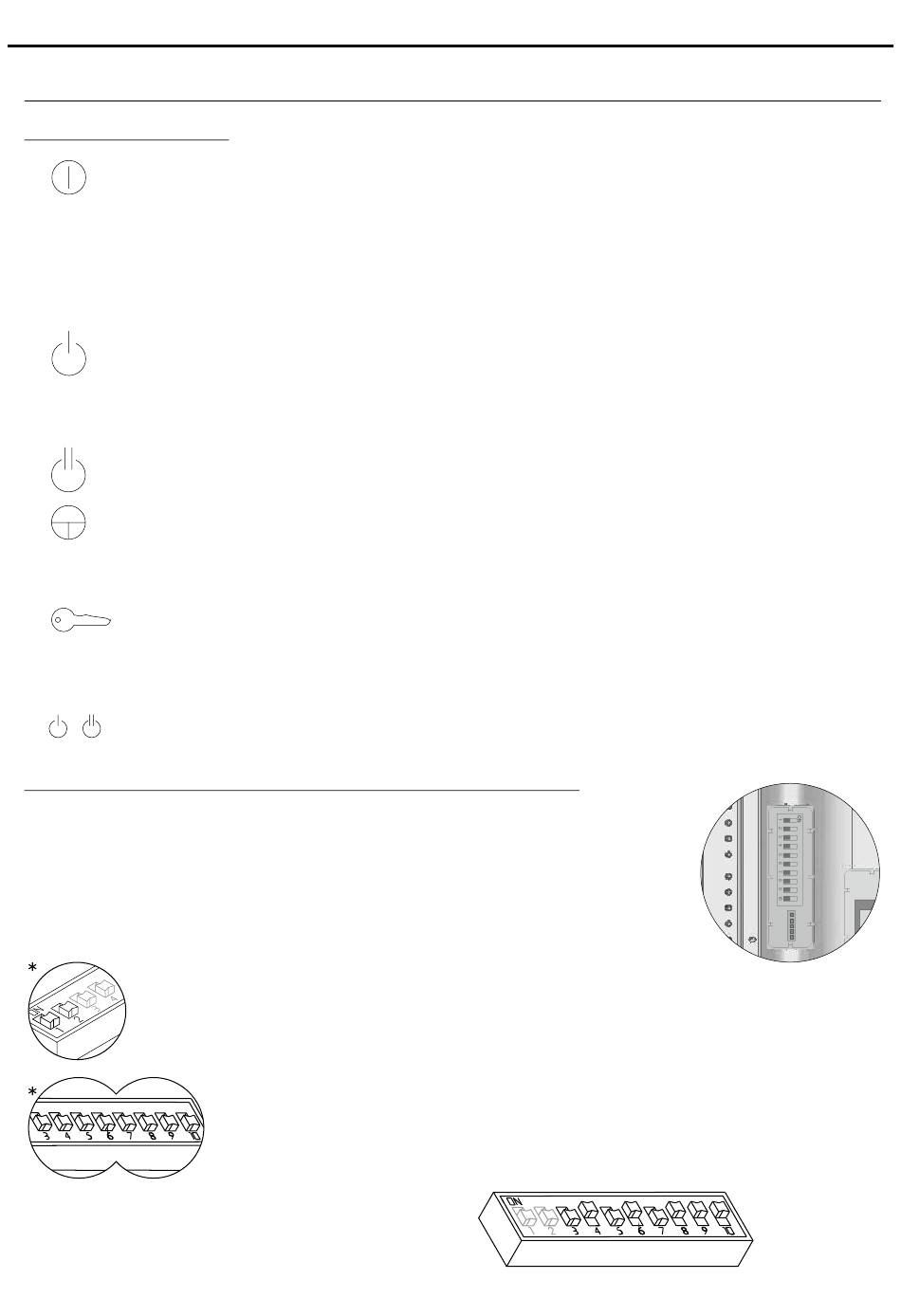

DESCRIPCIÓN DEL MONITOR
Pulsadores de función:
Una pulsación corta de "1 segundo": con el monitor en reposo y el auricular colgado o descolgado activa el
modo noche en el monitor, confirmando con el parpadeo del led de estado y en color rojo. Durante el
proceso de una llamada el monitor no dará el tono de llamada a excepción de la "llamada puerta rellano."
Una pulsación larga de "3 segundos": con el monitor en reposo y el auricular colgado o descolgado
apaga / enciende el monitor. Después de cualquier reinicialización del monitor y durante los 45
segundos siguientes, no se podrá realizar ninguna operación con el mismo.
Una pulsación larga de "3 segundos": durante un proceso de llamada, cancelará la llamada en el
monitor, si hay más monitores en la vivienda estos seguirán con los tonos de llamada de la placa.
Durante un proceso de comunicación con la placa finalizará la comunicación en curso.
Con el auricular descolgado activa la intercomunicación (en la misma vivienda), una pulsación larga
( )
*
hasta escuchar un tono de confirmación llamará a todos los monitores de la vivienda. Si se realizan
pulsaciones cortas, 1 pulsación llamará al monitor "principal", 2 pulsaciones llamará al "secundario 1",
3 pulsaciones llamará al "secundario 2", 4 pulsaciones llamará al "secundario 3" y 5 pulsaciones
llamará al "secundario 4", este modo de llamada de intercomunicación selectiva sólo es posible con el
monitor Tekna Plus SE. Sólo es operativo si no existe una llamada o comunicación en curso.
( )
*
Independientemente de la posición del auricular activa el dispositivo auxiliar.
Con el auricular colgado permite visualizar la imagen procedente de la placa configurada como principal
(si el bus está ocupado, el led de estado del monitor nos lo indicará con unos parpadeos rápidos. Con
monitor V03 y posterior). Con el auricular descolgado, permite establecer comunicación de audio y
vídeo con la placa que tiene activada la función de autoencendido. Sólo es operativo si no existe una
comunicación en curso.
Con el auricular colgado realiza una llamada de pánico a las centrales de conserjería configuradas para
recibir este tipo de llamada. Con el auricular descolgado, permite realizar una llamada normal a la
central principal. Durante los procesos de recepción de llamada o comunicación, permite activar el
abrepuertas.
(*) En el modo de programación avanzada pueden modificarse las funciones por defecto de los pulsadores de función
y
con una de las siguientes funciones a la vez y por pulsador: "intercomunicación", "activación dispositivo
auxiliar", "activación segunda cámara" o "llamada a central secundaria", (ver página
Descripción del microinterruptor de programación rápida SW2:
El microinterruptor de programación rápida SW2 está ubicado en la parte
posterior izquierda del monitor. Permite configurar el monitor como principal /
secundario y asignar una dirección al monitor.
Importante: Este tipo de programación no se puede realizar en Placa General.
Interruptor nº:
3
Valor en ON:
128
*Valor de fábrica
Dip1 y Dip2: Configura el monitor como principal / secundario. Dip1 y Dip2 a OFF principal,
Dip1 a ON y Dip2 a OFF secundario 1, Dip1 a OFF y Dip2 a ON secundario 2, Dip1 y Dip2 a
ON secundario 3.
Dip3 a Dip10: Para configurar la dirección del monitor (dirección 1 a 25 ). Los interruptores
colocados en la posición OFF tienen valor cero.
En la posición ON tienen asignados los valores de la tabla adjunta.
El código del monitor será igual a la suma de valores de los interruptores colocados en ON.
4
5
6
7
8
64
32
16
8
4
9
10
2
1
Ejemplo:
0+
64+0+16+0+4+2+1=87
,
12
).
5
5
