- Página 1 MANUAL MANUAL DE USUARIO UNIDAD DE ELECTROFUSIÓN UNIDAD DE ELECTROFUSIÓN UNIDAD DE ELECTROFUSIÓN MODEL MODELO LITTLE BEAT Edición: Octubre 2019 Revisión: Nº 5 Publicación: MU-78-13ES...
-
Página 2: Datos Del Fabricante
DATOS DEL FABRICANTE MANUFACTURER DATA ACUSTER GLOBAL, S.L. Rambla d’Ègara, 340 4th floor 08221 Terrassa (Barcelona) - SPAIN Tel. (+34) 93 736 18 80 e-mail: info@acusterglobal.com DATOS DEL DISTRIBUIDOR Y SAT DISTRIBUTOR AND SERVICE DATA STP Acuster Internacional STP Acuster North Europe Rambla d’Ègara, 340 4th floor... -
Página 3: Tabla De Contenido
MANUAL USUARIO MODELO LITTLE BEAT INDICE DE MATERIAS: INTRODUCCIÓN ..............................4 GENERALIDADES ..............................4 ESPECIFICACIONES DE DISEÑO ..........................4 INFORMACIÓN GENERAL ............................ 4 IDENTIFICACIÓN DE LA UNIDAD .......................... 5 MEDIDAS DE PROTECCIÓN CONTRA ACCIDENTES ....................5 1.5.1 Símbolos de aviso de seguridad ........................5 1.5.2... -
Página 4: Introducción
MODELO LITTLE BEAT 1 INTRODUCCIÓN GENERALIDADES Las unidades de electrofusión LITTLE BEAT están diseñadas para la realización de uniones de tubos/accesorios de polietileno (PE) y polipropileno (PP) por electrofusión de accesorios con una tensión de fusión comprendida entre 8V y 44V. -
Página 5: Identificación De La Unidad
MANUAL USUARIO MODELO LITTLE BEAT IDENTIFICACIÓN DE LA UNIDAD Las unidades LITTLE BEAT están identificadas con la correspondiente placa identificativa, en la cual se incluye el marcaje “CE”, el número de serie de la unidad y las especificaciones técnicas. MEDIDAS DE PROTECCIÓN CONTRA ACCIDENTES 1.5.1 Símbolos de aviso de seguridad:... - Página 6 MANUAL USUARIO MODELO LITTLE BEAT • Las unidades de control que no estén en servicio, deberán ser mantenidas fuera del alcance de personal no autorizado. Deberán almacenarse en estancias secas, protegidas de temperaturas extremas y de acceso restringido. • Utilizar siempre prendas de trabajo apropiadas.
-
Página 7: Declaración "Ce" De Conformidad
Rambla d’Ègara, 340 4th planta 08221 Terrassa (Barcelona) SPAIN declaramos bajo nuestra única responsabilidad que las unidades de fusión LITTLE BEAT, están fabricadas de conformidad con los requisitos de las siguientes Directivas basadas en las siguientes especificaciones: Directiva Norma relacionada... -
Página 8: Garantía
GARANTÍA Declaración de garantía: Todas las unidades de electrofusión LITTLE BEAT están fabricadas con materiales de alta calidad y han sido sometidas a exigentes pruebas de resistencia y funcionamiento, superando todos los controles de calidad exigibles según las normas aplicables (ver Declaración “CE”... -
Página 9: Descripción De La Unidad

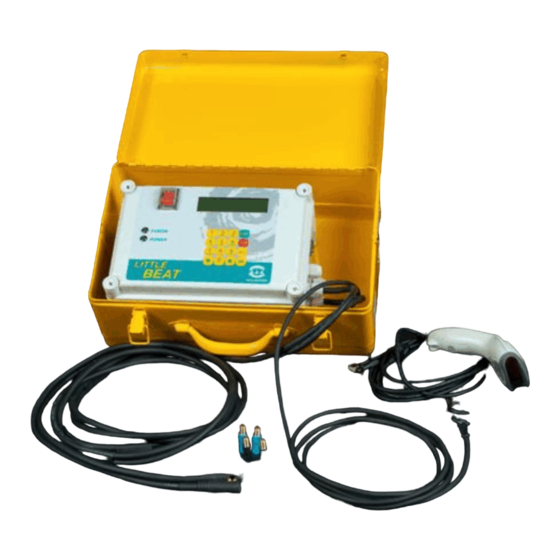

2 DESCRIPCIÓN DE LA UNIDAD GENERALIDADES La unidad de electrofusión LITTLE BEAT está formada por un armario plástico, montado en el interior de una caja de transporte metálica, que adicionalmente sirve para su protección. La parte frontal está constituida por una membrana con pulsadores táctiles para la introducción de los datos de entrada, un display LCD retroiluminado, dos leds indicadores y un... -
Página 10: Frontal
0 al 9 Pulsadores alfanuméricos Figura 4 LATERALES En el lateral derecho de la LITTLE BEAT (visto desde el frontal), están ubicados los siguientes elementos: En el armario plástico: 1 Prensa estopa cable de alimentación 2 Prensa estopas cables de electrofusión... -
Página 11: Procedimiento De Fusión Para Accesorios Electrosoldables
MANUAL USUARIO MODELO LITTLE BEAT MODELO LITTLE BEAT 3 MODO DE UTILIZACIÓN MODO DE UTILIZACIÓN PROCEDIMIENTO DE FUS PROCEDIMIENTO DE FUSIÓN PARA ACCESORIOS ELECTROSOLDABLES ELECTROSOLDABLES 3.1.1 Raspado de la superficie de la tubería Raspado de la superficie de la tubería:... -
Página 12: Puesta En Marcha De La Unidad
MANUAL USUARIO MODELO LITTLE BEAT 3.1.3 Puesta en marcha de la unidad: Conectar la unidad a una fuente de alimentación de 230 V ± 10% y 50 Hz de corriente alterna. Para especificaciones del grupo generador, remitirse APARTADO CARACTERÍSTICAS TÉCNICAS. -
Página 13: Conexión Del Accesorio
MANUAL USUARIO MODELO LITTLE BEAT 3.1.4 Conexión del accesorio: Conectar los conectores de los cables de la unidad en los terminales del accesorio a fusionar. Las superficies de contacto de los terminales del accesorio y los conectores de los cables deben estar siempre limpias. -
Página 14: Entrada Datos Manual
MANUAL USUARIO MODELO LITTLE BEAT 3.1.5.1 Entrada datos manual: Es la primera opción que aparece cuando se ha validado 1 FUSIONAR con la tecla OK. DATOS FUSION: Validar esta opción pulsando la tecla OK. 1 FUSION MANUAL Sólo acepta tensiones de electrofusión comprendidas entre 8 y 44 V. -
Página 15: Entrada Del Código De Barras Del Accesorio A Través Del Escáner
MANUAL USUARIO MODELO LITTLE BEAT MODELO LITTLE BEAT FINAL DE Este mensaje aparece muy brevemente, pasando a continuación Este mensaje aparece muy brevemente, pasando a continuación a la pantalla inicial de MENU INICIO. FUSION !!! MENU INICIO: Pulsar la tecla OK para validar esta opción y volver a para validar esta opción y volver a... - Página 16 MANUAL USUARIO MODELO LITTLE BEAT Pulsar la tecla START para iniciar el ciclo de electrofusión. Pulsando STOP nos retorna a la pantalla 1 FUSION MANUAL. U=40,0V I=aaA El display muestra la tensión, la intensidad, el tiempo de te =400 R=rrΩ...
- Página 17 MANUAL USUARIO MODELO LITTLE BEAT 3.1.5.3 Entrada del código de barras del accesorio a través del teclado: Con el display en la primera opción 1 FUSION MANUAL, pulsar dos veces la flecha DATOS FUSIÓN: Elegir esta opción para realizar una electrofusión con la numeración del código de barras del accesorio.
- Página 18 MANUAL USUARIO MODELO LITTLE BEAT 3.1.5.4 Utilización de los parámetros de electrofusión usados en la última fusión: Con el display en la primera opción 1 FUSION MANUAL, pulsar tres veces la flecha DATOS FUSION: Elegir esta opción para realizar una electrofusión con los mismos parámetros entrados en la última electrofusión.
-
Página 19: Incidencias Que Pueden Producirse
MANUAL USUARIO MODELO LITTLE BEAT 3.1.6 Incidencias que pueden producirse 3.1.6.1 Tensión de entrada fuera de márgenes: Si al inicio o durante el ciclo de electrofusión la tensión de entrada fuera inferior a 200Vac, el ciclo de electrofusión se interrumpe y aparece el siguiente mensaje:... -
Página 20: Detección De Circuito Abierto O Incidencia
MANUAL USUARIO MODELO LITTLE BEAT ¡NOTAS! Desde la versión de software 1.8.3 este mensaje se mantiene en pantalla intermitentemente, acompañado del avisador acústico, hasta que la unidad detecte circuito cerrado o se apague a través del interruptor general. 3.1.6.5 Temperatura interna alta: Cuando se produce un calentamiento excesivo del transformador durante el ciclo de electrofusión (>... -
Página 21: Interrupción Por El Operario
MANUAL USUARIO MODELO LITTLE BEAT 3.1.6.9 Interrupción por el operario: Si se pulsa STOP durante el ciclo de electrofusión, aparecerá el siguiente mensaje: FUSION Este mensaje aparece brevemente, pasando ABORTADA ! continuación a la pantalla inicial de MENU INICIO. ACCESO AL MENÚ DE CONFIGURACIÓN Con la unidad conectada a una fuente de alimentación, accionar el interruptor general. -
Página 22: Activación Del Código De Autorización De Uso
MANUAL USUARIO MODELO LITTLE BEAT 3.2.2 Activación del código de autorización de uso: Una vez se haya validado 2 CONFIGURACIÓN con la tecla OK, pulsar la flecha para acceder a esta opción. Pulsar la flecha para retroceder a la anterior. -
Página 23: Mantenimiento
GENERALIDADES 4.1.1 Introducción: Las unidades de electrofusión LITTLE BEAT, son equipos diseñados y construidos para funcionar mucho tiempo sin la necesidad de realizar costosas reparaciones de puesta a punto; simplemente hay que procurar manejarlas con cuidado en la carga y descarga y durante el transporte, mantener una limpieza general y observar el mantenimiento preventivo especificado. -
Página 24: Mantenimiento Del Módulo De Control
Módulo electrónico. Los ajustes y reglajes deberán realizarse por personal cualificado o por los Servicios de Asistencia Técnica del Grupo STPAcuster. 4.2.2 Actualización de la Versión del Programa: La actualización de la versión del programa de las unidades LITTLE BEAT será realizada exclusivamente por los Servicios de Asistencia Técnica del Grupo STPAcuster. MANTENIMIENTO Edición: Octubre 2019... -
Página 25: Características Técnicas
MANUAL USUARIO MODELO LITTLE BEAT 5 CARACTERÍSTICAS TÉCNICAS MÓDULO DE CONTROL 5.1.1 Especificaciones generales: LITTLE BEAT VKAX Clasificación s/ ISO 12176-2 Idioma > Multilingüe (consultar idiomas disponibles) Posibilidades de configuración Display > backlight y contraste Tensión de alimentación Tensión nominal: 230 Vac ±10% Tensión nominal: 110 Vac +20/-10%... -
Página 26: Especificaciones Del Grupo Generador
MANUAL USUARIO MODELO LITTLE BEAT 5.1.2 Especificaciones del grupo generador: Frecuencia 50 Hz Potencia 4 kVA (mínimo) Voltaje 230 Vac Intensidad 12 A (mínimo) para 230 Vac Control de voltaje Electrónico (muy aconsejable) 5.1.3 Accesorios: Relación de material accesorio incluido con la unidad: DESCRIPCIÓN... -
Página 27: Reservado Para Notas
MANUAL USUARIO MODELO LITTLE BEAT RESERVADO PARA NOTAS Edición: Octubre 2019 NOTAS Rev.: 5...
