Rockwell Automation Allen-Bradley 1756-DNB Manual Del Usuario

Rockwell Automation Allen-Bradley 1756-DNB Manual Del Usuario

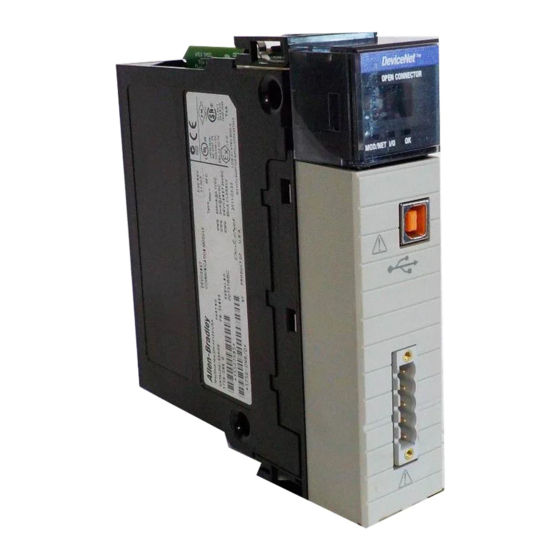

Módulo de interface controllogix devicenet
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Módulo de
interface
ControlLogix
DeviceNet
1756-DNB
Manual del usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para Rockwell Automation Allen-Bradley 1756-DNB

Resumen de contenidos para Rockwell Automation Allen-Bradley 1756-DNB

  • Página 1 Módulo de interface ControlLogix DeviceNet 1756-DNB Manual del usuario...

  • Página 2: Importante

    Allen-Bradley, ControlLogix y Data Highway Plus son marcas comerciales de Rockwell Automation. ControlNet es una marca comercial de ControlNet International, Ltd.

  • Página 3: Cumplimiento Con Las Directivas De La Unión Europea (Ce)

    Cumplimiento con las Si este producto lleva la marca CE, ha sido aprobado para instalación dentro de la Unión Europea y regiones de EEA. Ha sido diseñado y directivas de la Unión probado para cumplir con las directivas siguientes Europea (CE) Directiva EMC Este aparato está...

  • Página 5: Introducción

    Prefacio Acerca de este Manual del usuario Introducción Este Manual del usuario está diseñado para proporcionarle información suficiente para crear y ejecutar una pequeña aplicación de ejemplo. Use este ™ ™ manual si usted conoce los productos DeviceNet y ControlLogix , pero no ha utilizado los productos juntos.
  • Página 6 Acerca de este Manual del usuario Contenido Este Manual del usuario contiene los siguientes capítulos: Configuración de la Antes de comenzar red DeviceNet vaya al Capítulo 1 vaya al Capítulo 4 Planificación de la Configuración de configuración DeviceNet desde otra vaya al Capítulo 2 vaya al Capítulo 5 Instalación del...

  • Página 7: El Ejemplo De Aplicación

    Acerca de este Manual del usuario El ejemplo de aplicación Este manual describe cómo configurar un ejemplo de aplicación. El manual proporciona ejemplos de cada uno de los pasos de configuración, con referencias a otros manuales para obtener más detalles. Componentes del sistema Para el ejemplo de aplicación usamos los siguientes dispositivos y software.

  • Página 8: Técnicas Comunes Usadas En Este Manual

    Acerca de este Manual del usuario Técnicas comunes Las siguientes convenciones se usan en este manual. usadas en este manual • Las listas con viñetas proporcionan información, no pasos de procedimientos. • Las listas numeradas proporcionan pasos secuenciales. • La información en negrita dentro del texto identifica ventanas de menús, opciones de pantalla, nombres de pantallas y áreas de la pantalla, tal como cuadros de diálogo, barras de estado, opciones y parámetros.

  • Página 9: Dónde Encontrar Más Información

    Acerca de este Manual del usuario Dónde encontrar Consulte las siguientes publicaciones según sea necesario a fin de obtener 0RUH MÁS ayuda adicional para configurar y usar la red DeviceNet: más información Para obtener información acerca de Consulte esta publicación Número de publicación el módulo de interface ControlLogix DeviceNet...
  • Página 10 Acerca de este Manual del usuario Terminología Este término Significa Puente La capacidad del módulo de interface de realizar transferencia de mensajes explícitos. Cambio de Un tipo de comunicación de datos de E/S. El módulo de interface puede estado enviar y recibir datos con dispositivos esclavos que tienen la función de cambio de estado.

  • Página 11: Soporte De Rockwell Automation

    75 oficinas de ventas/soporte técnico, 512 distribuidores Automation autorizados y 260 integradores de sistemas autorizados en los Estados Unidos, además de los representantes de Rockwell Automation en la mayoría de países del mundo. Soporte local para productos Comuníquese con el representante local de Rockwell Automation para...
  • Página 12 Acerca de este Manual del usuario Publicación 1756-6.5.19ES - Mayo 2000...

  • Página 13: Tabla De Contenido

    Tabla de contenido Capítulo 1 Antes de comenzar Contenido de este capítulo ......1-1 Información necesaria ......1-1 Función del 1756-DNB .
  • Página 14 Tabla de contenido Configuración de la lista de escán....4-9 Verificación de la configuración de la célula fotoeléctrica 4-12 Verificación de la configuración de la interface de operador RediSTATION .

  • Página 15: Antes De Comenzar

    Capítulo Antes de comenzar Contenido de este capítulo Este capítulo proporciona una descripción general de las comunicación entre un controlador Logix5550 y dispositivos DeviceNet mediante un módulo 1756-DNB. También se describen las tablas de datos y las pantallas y ventanas RSNetWorx para DeviceNet usadas para configurar las tablas de datos.

  • Página 16: Función Del 1756-Dnb

    Antes de comenzar Función del 1756-DNB En una configuración típica, el módulo 1756-DNB actúa como interface entre dispositivos DeviceNet y el controlador Logix5550. Red DeviceNet PC con RSNetWorx Chasis para software DeviceNet ControlLogix Módulo Controlador Módulo interface Logix5550 1756-DNB 1770-KDF Rack FLEX I/O Célula fotoeléctrica Serie 9000...
  • Página 17 Antes de comenzar En la siguiente figura se muestra una configuración de controlador a E/S DeviceNet. Vea los capítulos indicados como referencia para obtener información sobre temas específicos. Controlador a E/S PC que ejecuta Lectura de entrada por controlador (Capítulo 2) RSNetWorx para DeviceNet Configure el módulo DNB (Capítulo 4)

  • Página 18: Comunicación Con Los Dispositivos

    Antes de comenzar Comunicación con El módulo 1756-DNB se comunica con un dispositivo mediante mensajes de estroboscopio, encuesta, cambio de estado y/o los dispositivos cíclicos. Éste usa estos mensajes para solicitar datos desde, o enviar datos a, cada dispositivo. Los datos recibidos desde los dispositivos, o los datos de entrada, son organizados por el módulo 1756-DNB y se Un mensaje de estroboscopio ponen a disposición del controlador.

  • Página 19: La Tabla De Configuración De Escáner (Sct)

    Antes de comenzar Qué son y qué hacen las Para administrar el flujo de datos entre el controlador y los dispositivos de la red, el módulo 1756-DNB usa las siguientes tablas tablas de datos del módulo de datos. 1756-DNB • Tabla de configuración del módulo 1756-DNB •...

  • Página 20: La Tabla De Lista De Escán (Slt)

    Antes de comenzar La tabla de lista de escán (SLT) La SLT acepta la actualización de E/S de cada uno de los dispositivos en la red. También permite que el módulo 1756-DNB ponga datos de los dispositivos a disposición del controlador. La SLT indica lo siguiente al módulo 1756-DNB: •...

  • Página 21: Mapa De Pantallas De Configuración De Rsnetworx Para Devicenet

    Antes de comenzar El siguiente mapa de pantallas de configuración muestra las pantallas RSNetWorx para DeviceNet usadas para configurar el módulo 1756-DNB y las rutas de navegación entre ellas. El uso de estas pantallas se describe en el Capítulo 4. Mapa de pantallas de configuración de RSNetWorx para DeviceNet La pantalla principal RSNetWorx for DeviceNet.

  • Página 22: Qué Viene A Continuación

    Antes de comenzar ¿Qué viene a continuación? Las siguientes secciones de este manual proporcionan la siguiente información: • El Capítulo 2 describe la etapa de planificación de la configuración del proceso mediante un ejemplo de asignación de datos. • El Capítulo 3 describe la instalación del hardware para el ejemplo de aplicación.

  • Página 23: Planificación De La Configuración Y Asignación De Datos De Dispositivos

    Capítulo Planificación de la configuración y asignación de datos de dispositivos Este capítulo presenta las preguntas que usted debe hacer antes de configurar el módulo de interface 1756-DBN. Además, presenta un ejemplo de red DeviceNet y un esquema de asignación de datos de E/S para una célula fotoeléctrica y una interface de operador RediSTATION.

  • Página 24: Ejemplo De Red

    Planificación de la configuración y asignación de datos de dispositivos También debe preguntarse “¿cómo será esta red en el futuro?” En este momento de la planificación es conveniente tener alguna idea de cómo podría expandirse la red. La asignación de datos de E/S puede ser realizada automáticamente por el software RSNetWorx.
  • Página 25 Planificación de la configuración y asignación de datos de dispositivos El sistema que usted configurará se muestra a continuación: PC ejecutando Windows NT 4.0 con software RSNetWorx, RSLinx, y RSLogix 5000. Detector fotoeléctrico Serie 9000 Módulo de Nodo 62 comunicación Nodo 9 1770-KFD ∗...

  • Página 26: Asignación De Datos De La Interface De Operador Redistation

    Planificación de la configuración y asignación de datos de dispositivos Asignación de datos de la interface de operador RediSTATION La interface de operador RediSTATION tiene entradas y salidas que deben asignarse. El byte de entrada se asigna al archivo de entradas del módulo 1756-DNB y luego a la tabla de imagen de entrada del controlador Logix5550.

  • Página 27: Ejemplo De Asignación De Datos De Entrada De La Interface De Operador Redistation

    Planificación de la configuración y asignación de datos de dispositivos Ejemplo de asignación de datos de entrada de la interface de operador RediSTATION El siguiente es un ejemplo de asignación de datos de entrada para la interface de operador RediSTATION. Byte de entrada de RediSTATION ¿Qué...

  • Página 28: Ejemplo De Asignación De Datos De Salida De La Interface De Operador Redistation

    Planificación de la configuración y asignación de datos de dispositivos Ejemplo de asignación de datos de salida de la interface de operador RediSTATION La salida de la interface de operador RediSTATION se asigna al archivo de datos de salida del módulo 1756-DNB. Dentro del byte de salida hay un bit para la luz indicadora.

  • Página 29: Asignación De Datos De Entrada De La Célula Fotoeléctrica

    Planificación de la configuración y asignación de datos de dispositivos Asignación de datos de entrada de la célula fotoeléctrica Las entradas del detector fotoeléctrico (célula fotoeléctrica) se asignan al archivo de entradas del módulo 1756-DNB y luego a la tabla de imagen de entrada del controlador Logix5550.

  • Página 30: Ejemplo De Asignación De Datos De Entrada De La Célula Fotoeléctrica

    Planificación de la configuración y asignación de datos de dispositivos Ejemplo de asignación de datos de entrada de la célula fotoeléctrica Byte de entrada de célula fotoeléctrica ¿Qué está sucediendo? Los bits de estado y datos 1 byte desde cada detector fotoeléctrico son asignados al archivo de datos de entrada = bits no usados...

  • Página 31: Instalación Del Hardware

    Capítulo Instalación del hardware Contenido de este capítulo Este capítulo describe cómo instalar el hardware para el ejemplo de aplicación. La siguiente tabla describe el contenido de este capítulo y dónde encontrar información específica. Para obtener información acerca de Vea la página Instalación del módulo de comunicación 1770-KFD Instalación del controlador Logix5550...

  • Página 32: Instalación Del Controlador Logix5550

    Instalación del hardware Instalación del controlador Consulte la siguiente ilustración a medida que instala el controlador Logix5550 en el chasis ControlLogix. Logix5550 Alinee la tarjeta de circuitos con las guías superior e inferior del chasis Importante: Para el ejemplo de aplicación, asegúrese de poner el controlador en la ranura 0 (la primera ranura empezando desde la izquierda).

  • Página 33: Instalación De Un Módulo De Interface Controlnet, Ethernet O Dh

    Instalación del hardware Consulte la siguiente ilustración a medida que conecta el módulo 1756-DNB a la red. Conector lineal de 10 posiciones 1787-PLUGIOR Conector del puerto DeviceNet Línea de derivación o línea troncal DeviceNet Para obtener información adicional acerca de cómo conectar el módulo 0RUH Más 1756-DNB a la red, consulte las Instrucciones de instalación del módulo...
  • Página 34 Instalación del hardware Consulte las siguientes publicaciones para obtener más información sobre la 0RUH Más instalación de estos módulos: Publicación Número de publicación Instrucciones de instalación del puente ControlLogix 1756-5.32ES ControlNet Instrucciones de instalación del módulo ControlLogix 1756-5.4ES DHRIO Instrucciones de instalación del módulo ControlLogix 1756-5.3ES Ethernet Cuando haya concluido la instalación, su chasis ControlLogix será...

  • Página 35: Instalación De La Interface De Operador Redistation

    Instalación del hardware Instalación de la interface Comience la instalación de la interface de operador RediSTATION quitando los seis tornillos que fijan la cubierta y posicionando los microinterruptores de operador RediSTATION (DIP) que se encuentran al interior de la siguiente manera: Establezca esta posición En este valor: On (dirección de...

  • Página 36: Instalación De La Célula Fotoeléctrica Serie 9000

    Instalación del hardware Instalación de la célula Conecte la célula fotoeléctrica a la red y configure la célula fotoeléctrica de la siguiente manera: fotoeléctrica Serie 9000 • Dirección de nodo: 9 • Modo de operación: Operación con luz (opción predeterminada) •...

  • Página 37: Cómo Se Verá El Sistema De Ejemplo

    Instalación del hardware Cómo se verá el sistema de Cuando haya terminado de instalar todos los dispositivos, el sistema de ejemplo será similar al mostrado a continuación: ejemplo PC ejecutando Windows NT 4.0 con software RSNetWorx RSLinx y RSLogix 5000 Detector fotoeléctrico Serie 9000...
  • Página 38 Instalación del hardware Publicación 1756-6.5.19ES - Mayo 2000...

  • Página 39: Configuración De La Red Devicenet

    Capítulo Configuración de la red DeviceNet Contenido de este capítulo Este capítulo describe cómo configurar la red DeviceNet usando el software RSLinx y RSNetWorx para DeviceNet. La siguiente tabla describe el contenido de este capítulo y dónde encontrar información específica. Para obtener información acerca de Vea la página...

  • Página 40: Uso De Rslinx Para Configurar El Driver Devicenet

    Configuración de la red DeviceNet Uso de RSLinx para Después de instalar el software, usted debe usar RSLinx para configurar el driver DeviceNet y RSNetWorx para DeviceNet para configurar la red. configurar el driver DeviceNet 1. Inicie RSLinx. Aparecerá la ventana principal de RSLinx. 2.
  • Página 41 Configuración de la red DeviceNet Aparecerá la ventana 1770-KFD Driver Configuration. La configuración del driver variará según la configuración particular de su sistema (puerto COM, velocidad de los datos, dirección de nodo). Seleccione los parámetros apropiados para su sistema. Para el ejemplo de aplicación establecimos la velocidad de datos para la configuración del puerto en serie en 500K.

  • Página 42: Uso De Rsnetworx Para Configurar La Lista De Escán Del Módulo 1756-Dnb

    Configuración de la red DeviceNet Uso de RSNetWorx para Configuración de una conexión en línea configurar la lista de escán Siga el procedimiento siguiente para configurar la red DeviceNet usando el del módulo 1756-DNB driver 1770-KFD. 1. Inicie RSNetWorx. 2. En el menú File, seleccione New. Si tiene RSNetWorx para ControlNet instalado en su computadora, es posible que vea la siguiente ventana.
  • Página 43 Configuración de la red DeviceNet Aparecerá una lista de los drivers disponibles en RSLinx. (Es posible que su lista sea diferente a la mostrada a continuación, dependiendo de los drivers que haya instalado en su sistema). 5. Seleccione el driver 1770-KFD-1, DeviceNet y haga clic en OK. El sistema le solicitará...

  • Página 44: Establecimiento De La Dirección De Nodo 1756-Dnb

    Configuración de la red DeviceNet RSNetWorx para DeviceNet realiza una búsqueda de un SUGERENCIA impulso cuando usted entra en línea o selecciona la función Browse. El software encuestará los dispositivos una vez y mostrará los resultados. Si un nodo que estaba en línea va fuera de línea posteriormente, no habrá...
  • Página 45 Configuración de la red DeviceNet Para cambiar la dirección de nodo de un dispositivo, realice los pasos siguientes: 1. En el menú Tools seleccione Node Commissioning. Verá la ventana Node Commissioning. Nota: También puede usar el botón Manual Configuration ubicado en la parte frontal del módulo 1756-DNB para cambiar su dirección de nodo y velocidad de datos.
  • Página 46 Configuración de la red DeviceNet Los dispositivos en la red aparecerán en el panel derecho. 4. Seleccione el dispositivo del panel derecho. 5. Haga clic en OK. Aparecerá la ventana Node Commissioning con las selecciones actuales para el dispositivo. Su ventana será similar a la mostrada a continuación. 6.

  • Página 47: Configuración De La Lista De Escán

    Configuración de la red DeviceNet Configuración de la lista de escán 1. Haga doble clic en el icono del módulo 1756-DNB. Aparecerá la siguiente ventana: 2. Seleccione la ficha Module. El sistema le solicitará que cargue o descargue la configuración. 3.
  • Página 48 4-10 Configuración de la red DeviceNet Después de cargar aparecerá la siguiente ventana: 4. Asegúrese de que el número de Slot del módulo 1756-DNB sea el correcto. Para el ejemplo de aplicación usamos Slot 1. Para los otros parámetros usamos las opciones SUGERENCIA predeterminadas del módulo.
  • Página 49 Configuración de la red DeviceNet 4-11 Verá la ventana Scanlist con la interface de operador RediSTATION y la célula fotoeléctrica en la lista Available Devices. 6. Para este ejemplo, borre la selección del cuadro Automap on Add, tal como se muestra anteriormente. Usted hará la asignación más adelante. 7.

  • Página 50: Verificación De La Configuración De La Célula Fotoeléctrica

    4-12 Configuración de la red DeviceNet 8. Haga clic en OK. El sistema le solicitará que descargue los cambios al dispositivo (por ej. el escáner). 9. Haga clic en Yes. Verificación de la configuración de la célula fotoeléctrica 1. Haga doble clic en el icono del modulo 1756-DNB y seleccione nuevamente la ficha Scanlist.
  • Página 51 Configuración de la red DeviceNet 4-13 Aparecerá la ventana Edit I/O Parameters para la célula fotoeléctrica. Los parámetros de E/S definen la configuración para el dispositivo en términos de cuántos datos y qué datos intercambiará el dispositivo con el módulo 1756-DNB. Como opción predeterminada, la célula fotoeléctrica enviará...

  • Página 52: Verificación De La Configuración De La Interface De Operador Redistation

    4-14 Configuración de la red DeviceNet Verificación de la configuración de la interface de operador RediSTATION 1. Haga doble clic en RediSTATION en la ventana Scanlist. Aparecerá la ventana Edit I/O Parameters para la interface de operador RediSTATION. 2. Asegúrese de que el cuadro Polled esté seleccionado y que Rx Size y Tx Size tenga un valor de 1 byte.

  • Página 53: Autoasignación De Dispositivos En La Lista De Escán

    Configuración de la red DeviceNet 4-15 Autoasignación de dispositivos en la lista de escán Realice el procedimiento siguiente para asignar automáticamente la célula fotoeléctrica y la interface de operador RediSTATION al controlador Logix5550. Si desea saber cómo asignar los dispositivos manualmente, SUGERENCIA haga clic en el botón Help ubicado en la parte inferior de la pantalla y seleccione “Map device input data manually”.
  • Página 54 4-16 Configuración de la red DeviceNet La asignación de dispositivos resultante aparecerá en el panel inferior: Ranura 1 Doble palabra 0 Entradas Entradas de de la RediSTATION I = Entrada En el capítulo 3 el módulo 1756-DNB se instaló en la ranura 1 en el chasis ControlLogix.
  • Página 55 Configuración de la red DeviceNet 4-17 Verá la siguiente ventana: 5. Resalte la interface de operador RediSTATION y haga clic en el botón AutoMap. La asignación de salidas de la interface de operador RediSTATION aparecerá en el panel inferior de la ventana. Ranura 1 Doble palabra 0 Después de la asignación, la...

  • Página 56: Cómo Guardar La Configuración Devicenet

    4-18 Configuración de la red DeviceNet 7. Haga clic en OK. El sistema le solicitará que descargue los cambios al dispositivo (el escáner). 8. Haga clic en Yes. Cómo guardar la configuración DeviceNet 1. En el menú File, seleccione Save As. 2.

  • Página 57: Configuración De La Red Devicenet Desde Otra Red

    Capítulo Configuración de la red DeviceNet desde otra red Contenido de este capítulo Este capítulo describe cómo configurar una red DeviceNet remotamente desde otra red. Le proporciona ejemplos de configuración de la red DeviceNet desde las redes ControlNet, Ethernet y Data Highway Plus. Suponemos que usted ha configurado previamente la red que usará...

  • Página 58: Dónde Encontrar Más Información

    Configuración de la red DeviceNet desde otra red Dónde encontrar Consulte las publicaciones sobre configuración de otras redes ControlLogix 0RUH Más según sea necesario: más información Para obtener información acerca de: Vea esta publicación Número de publicación: el módulo de interface ControlLogix Instrucciones de instalación del escáner ControlLogix ControlNet 1756-5.32ES ControlNet...
  • Página 59 Configuración de la red DeviceNet desde otra red Si tiene RSNetWorx para ControlNet instalado en su computadora, es posible que vea la siguiente ventana. De lo contrario, proceda con el paso 4. 3. Resalte DeviceNet Configuration y haga clic en OK. 4.
  • Página 60 Configuración de la red DeviceNet desde otra red Su ventana será similar a la siguiente: 7. Seleccione el botón OK para aceptar la ruta de acceso. El sistema le solicitará que cargue o descargue dispositivos antes de entrar en línea. 8.

  • Página 61: Configuración De Devicenet Desde Una Red Ethernet

    Configuración de la red DeviceNet desde otra red Configuración de Antes de realizar este ejemplo, la red Ethernet debe estar configurada y ejecutándose. Un módulo 1756-ENET debe estar instalado en el chasis DeviceNet desde una red ControlLogix con el módulo 1756-DNB. En este ejemplo el módulo Ethernet 1756-ENET está...
  • Página 62 Configuración de la red DeviceNet desde otra red Aparecerá la ventana Browse for network con los drivers disponibles. (Es posible que su ventana sea diferente a la mostrada a continuación, dependiendo de los drivers que haya configurado en su sistema). 5.
  • Página 63 Configuración de la red DeviceNet desde otra red El sistema le solicitará que cargue o descargue dispositivos antes de entrar en línea. 8. Haga clic en OK para entrar en línea. RSNetWorx para DeviceNet empezará a buscar los dispositivos en la red. Tome nota de que esto tomará...

  • Página 64: Configuración De Devicenet Desde Una Red Data Highway Plus

    Configuración de la red DeviceNet desde otra red Configuración de Antes de realizar este ejemplo, la red Data Highway Plus debe estar configurada y ejecutándose. Un módulo 1756-DHRIO debe estar instalado en DeviceNet desde una red el chasis ControlLogix con el módulo 1756-DNB. En este ejemplo el módulo Data Highway Plus 1756-DHRIO está...
  • Página 65 Configuración de la red DeviceNet desde otra red Aparecerá la ventana Browse for network con los drivers disponibles. (Es posible que su ventana sea diferente a la mostrada a continuación, dependiendo de los drivers que haya configurado en su sistema). 5.

  • Página 66: Qué Viene A Continuación

    5-10 Configuración de la red DeviceNet desde otra red El sistema le solicitará que cargue o descargue dispositivos antes de entrar en línea. 8. Haga clic en OK para entrar en línea. RSNetWorx para DeviceNet empezará a buscar los dispositivos en la red. Tome nota de que esto tomará...

  • Página 67: Ejemplo De Programa De Aplicación

    Capítulo Ejemplo de programa de aplicación Contenido de este capítulo Este capítulo describe el procedimiento para crear, descargar y ejecutar un ejemplo de programa de lógica de escalera para probar la red DeviceNet. Cuando el programa se está ejecutando, el presionar el botón START de la estación RediSTATION causará...

  • Página 68: Instalación Del Software

    Ejemplo de programa de aplicación Instalación del software Para instalar el software RSLogix 5000: 1. Inserte el CD en la unidad de CD-ROM. Nota: El CD-ROM acepta la función Autorun de Windows. Una vez insertado en la unidad de CD-ROM, si usted tiene la función Autorun configurada, el programa de instalación se iniciará...

  • Página 69: Creación De Los Tags Del Controlador

    Ejemplo de programa de aplicación 2. Seleccione File en la barra de menús principal y luego seleccione New del menú desplegable. Aparecerá la ventana New Controller. Introduzca el nombre del controlador elegido Seleccione de la lista desplegable. Para el programa de ejemplo, el controlador está...
  • Página 70 Ejemplo de programa de aplicación Aparecerá la ventana Controller Tags. 2. Seleccione la ficha Edit Tags en la parte inferior de la ventana Controller Tags. 3. Cree el siguiente tag: Nombre de tag Tipo counter_1 COUNTER Introduzca el nombre en el campo Tag Name, luego haga clic en el botón en el campo Type.

  • Página 71: Configuración De I/O

    Ejemplo de programa de aplicación Configuración de I/O Realice el siguiente procedimiento para configurar el módulo 1756-DNB como dispositivo de E/S para la aplicación: 1. Seleccione la carpeta I/O Configuration en la ventana del proyecto. 2. Haga clic con el botón derecho del mouse. Aparecerá la siguiente ventana emergente.
  • Página 72 Ejemplo de programa de aplicación 4. Seleccione 1756 DeviceNet Scanner de la lista y haga clic en OK. Aparecerá la ventana Module Properties. Para el programa de ejemplo, el 1756-DNB Introduzca el nombre elegido. La descripción es opcional Seleccione el módulo 5.

  • Página 73: Creación De La Lógica De Escalera

    Ejemplo de programa de aplicación Creación de la lógica de escalera Cree la siguiente lógica de escalera para la aplicación de ejemplo: 1. Haga doble clic en la carpeta Main Routine en la ventana del proyecto para presentar el diagrama de lógica de escalera. 2.
  • Página 74 Ejemplo de programa de aplicación 3. Añada los renglones para comunicarse con la interface de operador RediSTATION y hacer que la célula fotoeléctrica incremente el contador. Su programa completado debe ser similar al siguiente: 4. Guarde este programa usando un nombre apropiado (por ej., “DeviceNet_Controller.ACD.”) Publicación 1756-6.5.19ES - Mayo 2000...

  • Página 75: Descarga Y Ejecución Del Ejemplo De Programa De Aplicación

    Ejemplo de programa de aplicación Descarga y ejecución No se puede entrar en línea con el controlador directamente mediante la red DeviceNet. Las siguientes secciones proporcionan ejemplos de descarga y del ejemplo de programa de ejecución del programa usando las siguientes redes: aplicación •...
  • Página 76 6-10 Ejemplo de programa de aplicación 4. Desplácese hacia abajo por el árbol a través del backplane hasta llegar al controlador Logix5550 (1756-L1). Su ventana será similar a la siguiente: 5. Resalte el controlador tal como se muestra anteriormente y haga clic en el botón Download.

  • Página 77: Descarga Y Ejecución Del Programa Desde Una Red Ethernet

    Ejemplo de programa de aplicación 6-11 Descarga y ejecución del programa desde una red Ethernet Realice el siguiente procedimiento para descargar y ejecutar el programa de ejemplo desde una red Ethernet. 1. Haga clic en el menú Communications de RSLogix 5000 y seleccione Who Active.
  • Página 78 6-12 Ejemplo de programa de aplicación 5. Resalte el controlador tal como se muestra anteriormente y haga clic en el botón Download. La barra de estado debe incrementar y el indicador LED RS-232 en el controlador parpadeará de color verde para indicar que hay comunicación entre la PC y el controlador.

  • Página 79: Descarga Y Ejecución Del Programa Desde Una Red Dh

    Ejemplo de programa de aplicación 6-13 Descarga y ejecución del programa desde una red DH+ Realice el siguiente procedimiento para descargar y ejecutar el programa de ejemplo desde una red DH+. 1. Haga clic en el menú Communications de RSLogix 5000 y seleccione Who Active.

  • Página 80: Qué Viene A Continuación

    6-14 Ejemplo de programa de aplicación 4. Resalte el controlador tal como se muestra anteriormente y haga clic en el botón Download. La barra de estado debe incrementar y el indicador LED RS-232 en el controlador parpadeará de color verde para indicar que hay comunicación entre la PC y el controlador.

  • Página 81: Resolución De Problemas

    Capítulo Resolución de problemas Contenido de este capítulo Este capítulo describe los diagnósticos proporcionados por los indicadores LED de diagnóstico en el panel frontal del módulo 1756-DNB. Para obtener información acerca de Vea la página: Diagnósticos del ciclo de encendido Indicador de dirección de nodo/estado Interpretación de los tres indicadores LED de estado Indicador de estado MOD/NET...

  • Página 82: Indicador De Dirección De Nodo/Estado

    Resolución de problemas Indicador de dirección de Después del encendido, el módulo de interface 1756-DNB usa la pantalla alfanumérica como un indicador de dirección de nodo/estado que muestra nodo/estado códigos numéricos y proporciona información de diagnóstico acerca del módulo. El indicador parpadea a intervalos de 1 segundo aproximadamente. En la siguiente tabla se proporciona un resumen de los significados de los códigos numéricos.
  • Página 83 Resolución de problemas Indicador de dirección de nodo/estado Código Descripción Acción numérico El dispositivo esclavo está devolviendo Verifique la precisión de la entrada de respuestas de error cuando el módulo la tabla de lista de escán. Revise la intenta comunicarse con él (el número configuración del dispositivo esclavo.

  • Página 84: Interpretación De Los Tres Indicadores Led De Estado

    Resolución de problemas Interpretación de los tres Los tres indicadores LED de estado del módulo proporcionan información acerca de la red y sus conexiones. Las tablas de las páginas 7-4 a 7-6 describen indicadores LED de estado la condición de los indicadores y su estado correspondiente y explican lo que significa cada condición.

  • Página 85: Indicador De Estado Io

    Resolución de problemas Indicador de estado IO Este indicador LED de dos colores (verde/rojo) indica el estado del vínculo de comunicación. Indicador de estado IO Condición Estado Indica apagado no está activado El dispositivo no está en línea. no está en línea El dispositivo todavía no ha pasado la prueba Dup_MAC_ID.

  • Página 86: Indicador De Estado Ok

    Resolución de problemas Indicador de estado OK Este indicador LED de dos colores (verde/rojo) proporciona el estado del dispositivo en el chasis ControlLogix. Indica si el dispositivo tiene alimentación eléctrica y está funcionando correctamente. Indicador de estado OK Condición Estado Indica apagado no tiene alimentación...

  • Página 87: Apéndice

    Apéndice Estructura de estado del 1756-DNB Estructura de estado del El controlador recibe información de estado respecto a la capacidad del módulo 1756-DNB de intercambiar mensajes DeviceNet con otros nodos módulo mediante la lectura proveniente de una Estructura de estado en el módulo 1756-DNB.
  • Página 88 Estructura de estado del 1756-DNB La Estructura de estado consta estas regiones de datos: Estructura de estado Descripción de elemento Tipo de datos DINT Scan_Counter Contador incrementado cada escán de 32 bits Device_Failure_Register Tabla de bits de dispositivo con fallo; 64 bits 1 = con fallo Autoverify_Failure_Register El tamaño de la E/S del dispositivo no...
  • Página 89 Estructura de estado del 1756-DNB Para ControlLogix, los tamaños disponibles son: • 10 DINT (valor de 32 bits) • 11 DINT • 16 DINT • 24 DINT • 32 DINT (opción predeterminada) Por ejemplo, si el usuario selecciona un tamaño de estado de 10 DINT en RSLogix 5000, la Estructura de estado consistiría de los campos Scan-Counter hasta Reserved_Array.
  • Página 90 Estructura de estado del 1756-DNB Publicación 1756-6.5.19ES - Mayo 2000...
  • Página 91 – ejemplo de programa de aplicación – ayuda configuración de I/O – soporte de Rockwell Automation creación de la lógica de escalera creación de los tags del controlador – creación de un nuevo controlador – 6-14 descarga y ejecución –...
  • Página 92 4-14 4-18 configuración de la lista de escán – soporte de Rockwell Automation posicionamiento del microinterruptor (DIP) soporte y asistencia técnica resolución de problemas – diagnósticos del ciclo de encendido indicador de estado IO...
  • Página 94 Publicación 1756-6.5.19ES - Mayo 2000 PN 957445-56 © 2000 Rockwell International Corporation.
