PJ1000M
Para entrar dentro de otro menú seleccionar el correspondiente nombre (que se
indicará por un guión parpadeante) con los botones LEFT y RIGHT y entonces pulsar
ENTER.
Notar que algunos de los parámetros que se miden y pueden ser leídos puede que
en algunos casos no sean útiles. Esta situación se presenta cuando, por razones
físicas, los valores de las medidas no son significantes para usarse en el control del
software.
Cuando el valor para un parámetro no es útil por tales razones se sustituye con el
símbolo "==".
5.3.1 Menú de conmutación de potencia de RF (Fnc)

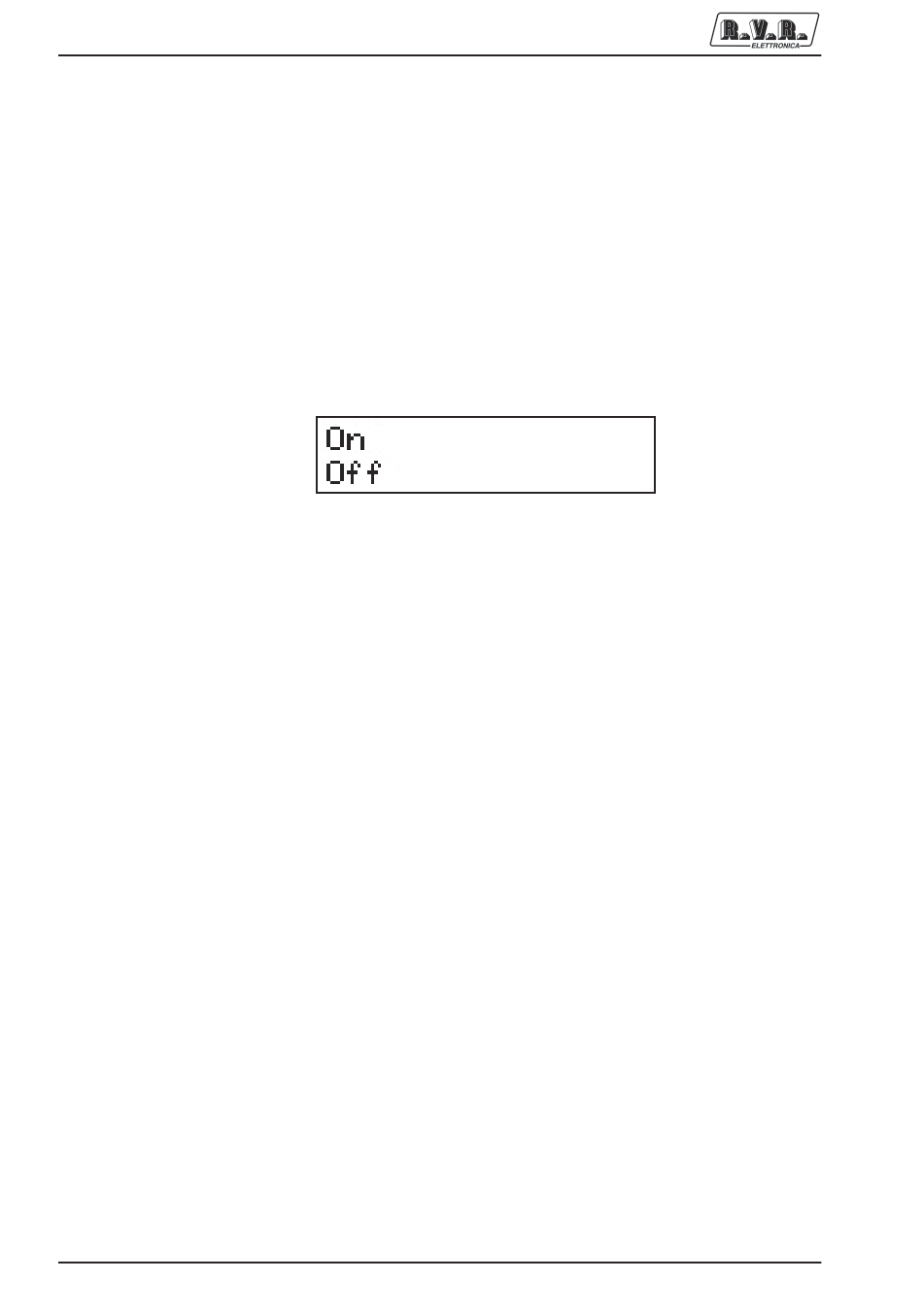

Desde esta pantalla el usuario puede conmutar a ON y OFF la potencia del
amplificador.
Cuando el amplificador está en el estado de OFF el conductor interno del conector
INTERLOCK estará puesto a masa para forzar al excitador a modo stand-bay ( si
se dispone de esta opción y si el dispositivo está correctamente enlazado). Al mismo
tiempo el circuito de salida de tensión AC auxiliar está abierto para desconectar el
excitador, si está conectado a este enchufe.
Unos pocos segundos después de que el amplificador pase al modo OFF, el software
envía una señal a los relés de los ventiladores para desconectarlos también ( el
retardo permite un adecuado enfriamiento del amplificador).
5.3.2 Menú potencia (Pwr)
En esta multilínea desplegable de arriba debajo de la pantalla es posible leer todas
las medidas relacionadas con el status de la sección de potencia del amplificador:
•
Potencia directa (Fwd Pwr)
•
Potencia reflejada (Rfl Pwr)
•
Relación de Onda Estacionaria (SWR)
•
Potencia de Entrada (Inp Pwr)
•
SWR Interna (Int SWR)
Dependiendo de la configuración, algunas medidas pueden ser desabilitadas.
El aspecto completo de la pantalla es el siguiente (Notar que se pueden ver a la vez
sólo dos líneas, usar los botones UP y DOWN para ir de arriba abajo):
12 / 38 Rev. 1.2L - 18/09/02 Manual del Usuario
