OptiStar CG08(-C) – Conexiones
1
Acoplamiento rápido – NW5, Ø 6 mm
1.1
Manguera - Ø 6/4 mm
2 Tuerca con protección contra dobleces - M12x1 mm, Ø 8 mm
2.1 Manguera de aire suplementario - Ø 8/6 mm (negra)
2.2 Conexión rápida para manguera de aire suplementario - NW5-Ø 8 mm
3
Tuerca con protección contra dobleces - M12x1 mm, Ø 8 mm
3.1 Manguera de aire de transporte - Ø 8/6 mm (roja)
3.2 Conexión rápida para manguera de aire de transporte - DN5-Ø 8 mm
4 Acoplamiento rápido – NW 5 mm
4.1
Manguera - Ø 8/6 mm
5
Cable bus CAN – 0,5 m (sólo CG08-C)
Cable bus CAN – 4,5 m (sólo CG08-C)
Cale bus CAN – 5,5 m (sólo CG08-C)
Cale bus CAN – 6,0 m (sólo CG08-C)
6
Resistencia de terminación bus (no se muestra) (sólo CG08-C)
7
Cable de red – 4,5 m
* Especificar la longitud
7
1

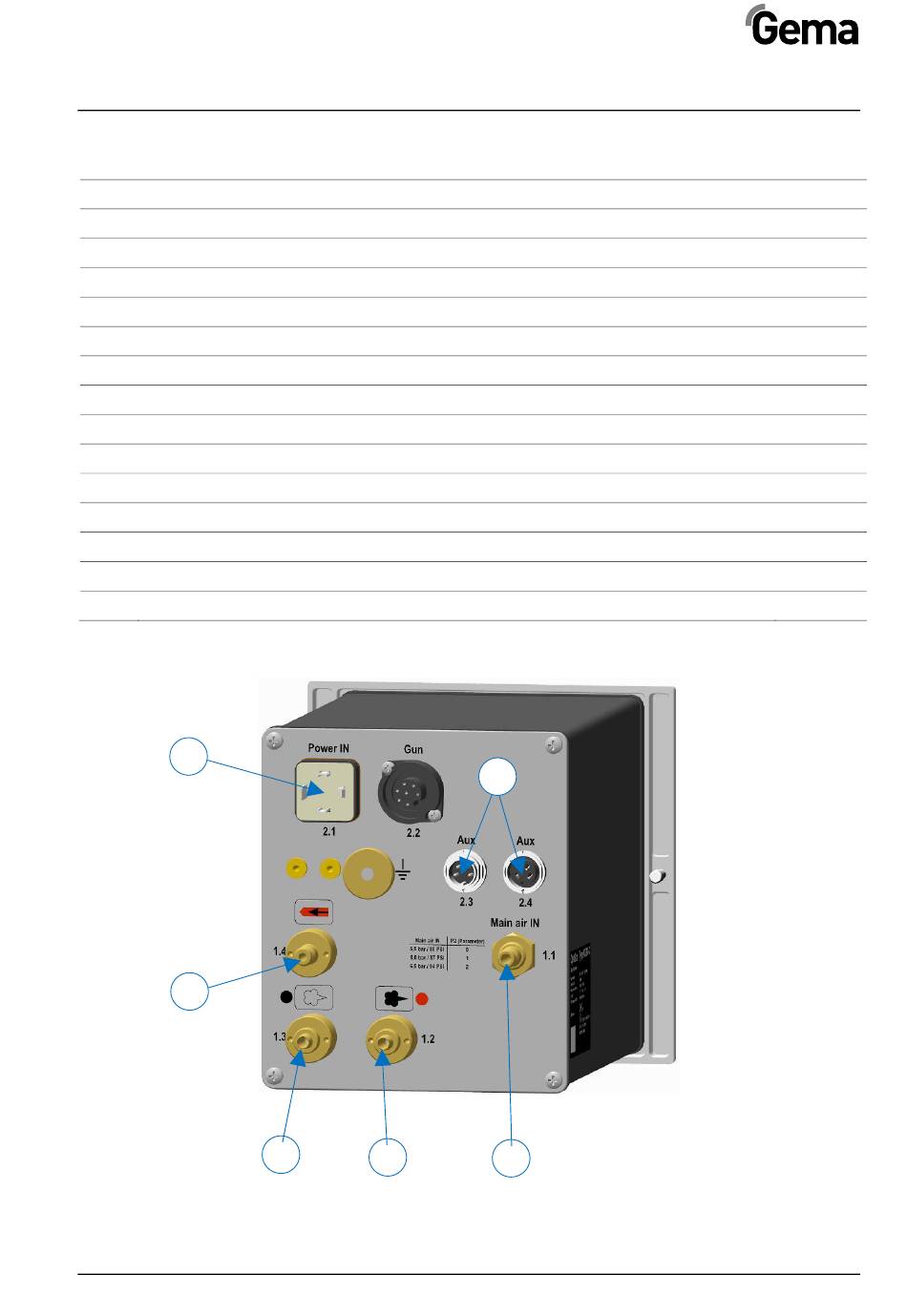

OptiStar CG08-C – Conexiones
OptiStar CG08(-C)
V 02/18
2
3
5
4
Lista de piezas de recambio • 55
200 840
103 144*
201 316
103 756*
261 637
201 316
103 500*
261 645
1004 272
103 756*
1002 655
387 592
388 521
388 530
387 606
1002 563
