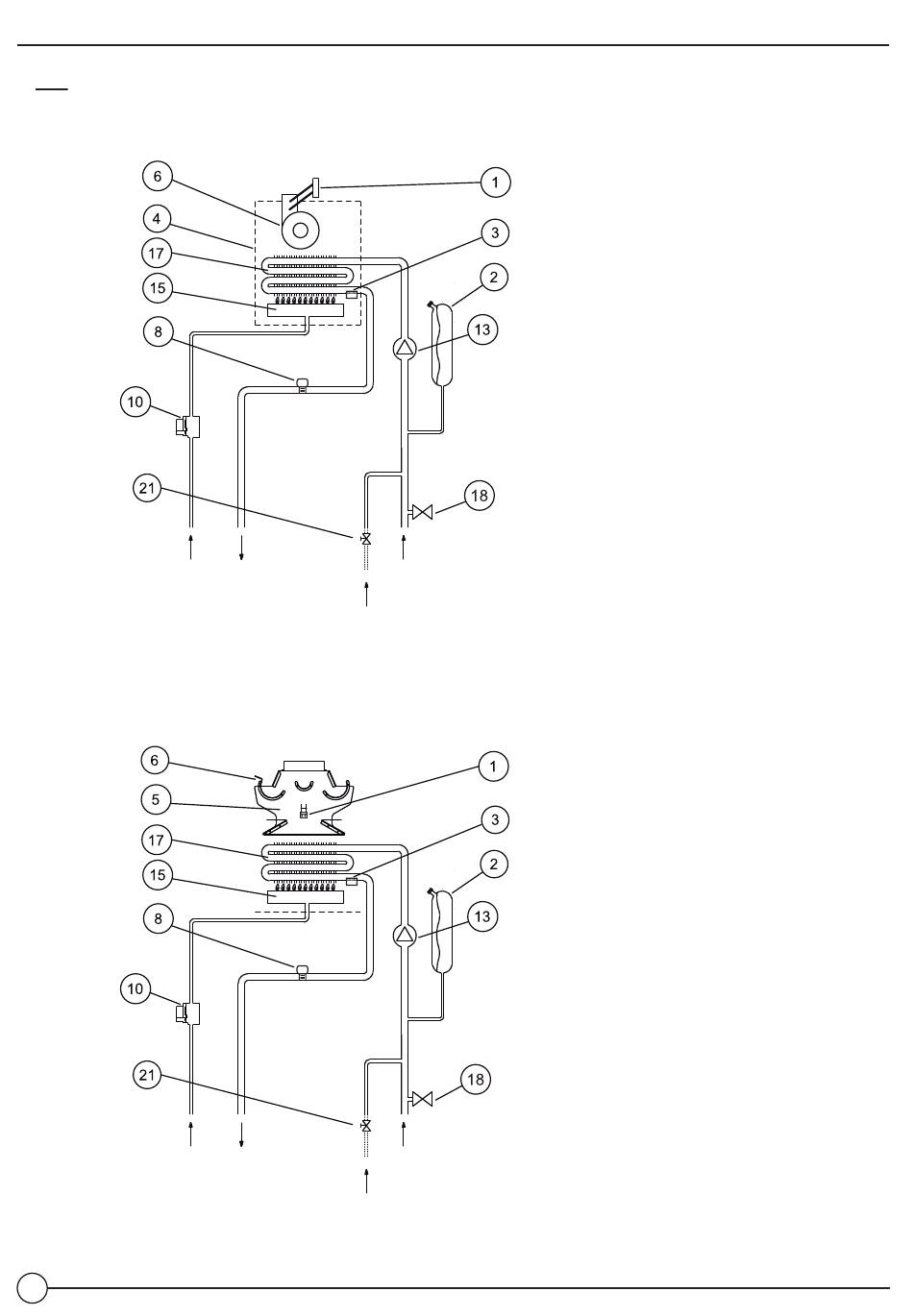

Esquema de Funcionamiento

Modelos S30f, S30fP, S30f City, S30fP City, S30T City, S30TP City
Entr.
Gas
Modelos S30, S30 City
Entr.
Gas
6
Mand. Mand. Ret.
Calef. Calef. Calef.
Llenado
Mand. Mand. Ret.
Calef. Calef. Calef.
Llenado
1) Presostato de humos
2) Vaso de expansión
3) Termostato de seguridad
4) Cámara de combustión
6) Electroventilador
8) Sonda de calefacción
10) Válvula de gas
13) Bomba circuladora
15) Quemador
17) Intercambiador primario
18) Válvula de sobrepresión
21) Grifo de llenado
1) Termostato de cámara de
Combustión
2) Vaso de expansión
3) Termostato de seguridad
5) Cámara de humos
6) Termostato de humos
8) Sonda de calefacción
10) Válvula de gas
13) Bomba circuladora
15) Quemador
17) Intercambiador primario
18) Válvula de sobrepresión
21) Grifo de llenado
