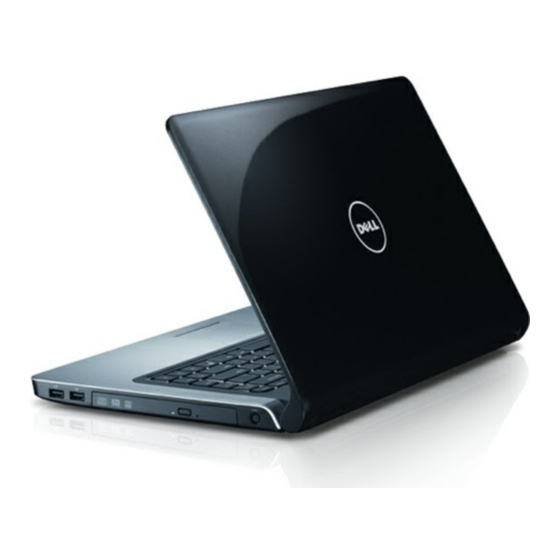

Manual de servicio de Dell™ Inspiron™ 1470/1570
Antes de comenzar
Batería
Unidad óptica
Cubierta del módulo
Módulos de memoria
Mini-Card (minitarjeta) inalámbrica
Batería de tipo botón
Cubierta del botón de encendido
Teclado
Reposamanos
Tarjeta interna con tecnología inalámbrica Bluetooth®
Series del modelo P04F y P04G
Tipo P04F001 y P04G001
Notas, precauciones y avisos
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su equipo.
PRECAUCIÓN: una PRECAUCIÓN indica la posibilidad de daños en el hardware o pérdida de datos, y le explica cómo evitar el problema.
ADVERTENCIA:
un AVISO indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Bluetooth es una marca comercial registrada propiedad de
Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows, Windows Vista y el logotipo del botón de inicio de Windows Vista marcas comerciales o marcas comerciales
registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a
cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Agosto de 2009 Rev. A00
Unidad de disco duro
Placa USB/Audio
Altavoces
Placa del lector de tarjetas
Placa base
Disipador de calor del procesador
Ventilador
Pantalla
Cámara
Actualización de la BIOS
Publicidad
Tabla de contenido
Manuales relacionados para Dell Inspiron 1470
Resumen de contenidos para Dell Inspiron 1470
- Página 1 Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows, Windows Vista y el logotipo del botón de inicio de Windows Vista marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 2: Retirada De La Cubierta Del Módulo
Regresar a la página de contenido Cubierta del módulo Manual de servicio de Dell™ Inspiron™ 1470/1570 Retirada de la cubierta del módulo Colocación de la cubierta del módulo ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del equipo. -
Página 3: Extracción De La Batería
Regresar a la página de contenido Batería Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la batería Sustitución de la batería ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: Para evitar daños en el equipo, utilice únicamente la batería diseñada específicamente para este equipo Dell. No utilice baterías diseñadas para otros equipos Dell. -
Página 4: Antes De Comenzar
Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: manipule los componentes y las tarjetas con cuidado. No toque los componentes o contactos ubicados en una tarjeta. Sostenga las tarjetas por sus bordes o por su soporte metálico de montaje. Sujete un componente, como un procesador, por sus bordes y no por sus patas. PRECAUCIÓN: cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. Cuando separe conectores, manténgalos alineados para evitar doblar las patas de conexión. Además, antes de conectar un cable, asegúrese de que los dos conectores estén ... - Página 5 orientados y alineados correctamente. PRECAUCIÓN: Para evitar daños en el equipo, realice los pasos siguientes antes de comenzar a trabajar dentro del equipo. 1. Asegúrese de que la superficie de trabajo sea llana y esté limpia para evitar que se raye la cubierta del equipo. 2. Apague el equipo (consulte Apagado del equipo) y todos los dispositivos conectados. 3. Si el equipo está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento. PRECAUCIÓN: para desenchufar un cable de red, desconéctelo primero del equipo y, después, del dispositivo de red. 4. Desconecte todos los cables telefónicos o de red del equipo. 5. Extraiga las tarjetas que haya instalado del lector de tarjetas de memoria 7 en 1. ...
-
Página 6: Actualización De La Bios
1. Asegúrese de que el adaptador de CA está enchufado, la batería principal correctamente instalada y hay un cable de red conectado. 2. Encienda el equipo. 3. Vaya a support.dell.com. 4. Haga clic en Drivers & Downloads (Controladores y descargas)® Select Model (Seleccione modelo). 5. Seleccione el tipo de producto en la lista Select Your Product Family (Seleccione su familia de producto). -
Página 7: Tarjeta Interna Con Tecnología Inalámbrica Bluetooth
Regresar a la página de contenido Tarjeta interna con tecnología inalámbrica Bluetooth® Manual de servicio de Dell™ Inspiron™ 1470/1570 Retirada de la tarjeta Bluetooth Colocación de la tarjeta Bluetooth ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. - Página 8 1. Alinee el conector de la tarjeta Bluetooth con el conector de la placa USB/audio y presione para conectar la tarjeta a la placa. 2. Vuelva a colocar el tornillo que fija la tarjeta Bluetooth a la placa USB/Audio. ...
-
Página 9: Retirada De La Cámara
Regresar a la página de contenido Cámara Manual de servicio de Dell™ Inspiron™ 1470/1570 Retirada de la cámara Colocación de la cámara ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector de la parte posterior del equipo). PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. - Página 10 4. Vuelva a colocar el ensamblaje de la pantalla (consulte Colocación del ensamblaje de la pantalla). 5. Coloque la batería (consulte Sustitución de la batería). Regresar a la página de contenido...
-
Página 11: Extracción De La Batería De Tipo Botón
Regresar a la página de contenido Batería de tipo botón Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la batería de tipo botón Sustitución de la batería de tipo botón ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. -
Página 12: Extracción Del Disipador De Calor Del Procesador
Regresar a la página de contenido Disipador de calor del procesador Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción del disipador de calor del procesador Colocación del disipador de calor del procesador ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. ADVERTENCIA: si retira el disipador de calor del procesador del equipo cuando está caliente, no toque la carcasa de metal. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no ... - Página 13 Regresar a la página de contenido...
-
Página 14: Extracción De La Placa Del Lector De Tarjetas
Regresar a la página de contenido Placa del lector de tarjetas Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la placa del lector de tarjetas Sustitución de la placa del lector de tarjetas ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica ... -
Página 15: Sustitución De La Placa Del Lector De Tarjetas
Tornillo Cable del lector de tarjetas Placa del lector de tarjetas Marcas de alineación (2) Sustitución de la placa del lector de tarjetas 1. Alinee la placa del lector de tarjetas mediante las marcas de alineación de la base del equipo. 2. Vuelva a colocar el tornillo que fija la placa del lector de tarjetas a la base del equipo. 3. Conecte el cable del lector de tarjetas al conector de la placa base. ... -
Página 16: Extracción Del Ensamblaje De La Pantalla
Regresar a la página de contenido Pantalla Manual de servicio de Dell™ Inspiron™ 1470/1570 Ensamblaje de la pantalla Embellecedor de la pantalla Cable y panel de la pantalla ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en ... -
Página 17: Colocación Del Ensamblaje De La Pantalla
1 Conector del cable de la pantalla 2 Tornillo 3 Guías del cable de la pantalla 4 Cable de la pantalla 5 Guías de los cables de antena de la 6 Ranura de la base del minitarjeta equipo 7 Cables de antena de minitarjeta 11. Sujete la pantalla mientras retira los tres tornillos que fijan el ensamblaje de la pantalla a la base del equipo. ... -
Página 18: Extracción Del Embellecedor De La Pantalla
6. Vuelva a colocar la cubierta del botón de encendido (consulte Colocación de la cubierta del botón de encendido). 7. Vuelva a colocar los dos tornillos en la base del equipo. 8. Conecte los cables de antena de la minitarjeta (consulte Colocación de la minitarjeta). 9. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). 10. Coloque de nuevo la batería (consulte Sustitución de la batería). Embellecedor de la pantalla Extracción del embellecedor de la pantalla PRECAUCIÓN: El embellecedor de la pantalla es muy delicado. Tenga cuidado al retirarlo para evitar que se dañe el embellecedor de la pantalla. -
Página 19: Cable Y Panel De La Pantalla
Cable y panel de la pantalla Extracción del cable y el panel de la pantalla 1. Extraiga el ensamblaje de la pantalla (consulte Extracción del ensamblaje de la pantalla). 2. Extraiga el embellecedor de la pantalla (consulte Extracción del embellecedor de la pantalla). 3. Extraiga los cuatro tornillos que fijan el panel de la pantalla a la cubierta de la pantalla y levante el panel formando un ángulo para llegar al cable de la pantalla. 4. Tire de la lengüeta de extracción transparente para desconectar el cable de la pantalla del panel de la pantalla. 5. Extraiga el panel de la pantalla. 1 Tornillos (4) 2 Panel de la pantalla 3 Cubierta de la pantalla... -
Página 20: Extracción Del Ventilador
Regresar a la página de contenido Ventilador Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción del ventilador Colocación del ventilador ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. -
Página 21: Extracción De La Unidad De Disco Duro
PRECAUCIÓN: mientras la unidad de disco duro no esté en el equipo, guárdela en un embalaje con protección antiestática (consulte "Protección contra descargas electrostáticas" en las instrucciones de seguridad suministradas con el equipo). PRECAUCIÓN: las unidades de disco duro son extremadamente frágiles. Tenga mucho cuidado cuando las manipule. NOTA: Dell no garantiza la compatibilidad ni proporciona soporte para las unidades de disco duro de otros fabricantes. NOTA: si va a instalar una unidad de disco duro de un fabricante diferente de Dell, tendrá que instalar un sistema operativo, controladores y utilidades en la nueva unidad de disco duro (consulte la Guía tecnológica de Dell). Extracción de la unidad de disco duro 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 22: Sustitución De La Unidad De Disco Duro
Tornillos (4) Cable USB/audio Ensamblaje del disco duro Placa base 12. Extraiga los cuatro tornillos que fijan la unidad de disco duro al soporte de la unidad de disco duro. 13. Extraiga la unidad de disco duro. Tornillos (4) Soporte de la unidad de disco duro Unidad de disco duro ... - Página 23 12. Coloque de nuevo la batería (consulte Sustitución de la batería). 13. Instale el sistema operativo del equipo que necesite. Consulte el apartado "Restauración del sistema operativo" de la Guía de instalación rápida. 14. Instale los controladores y las utilidades para el equipo que necesite. Para obtener más información, consulte la Guía tecnológica de Dell. Regresar a la página de contenido...
-
Página 24: Extracción Del Teclado
Regresar a la página de contenido Teclado Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción del teclado Sustitución del teclado ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. - Página 25 1. Deslice el cable del teclado dentro del conector situado en la placa base. Presione el pestillo del conector para fijar el cable del teclado a la placa base. 2. Coloque las lengüetas a lo largo de la pare inferior del teclado en el reposamanos, a continuación baje el teclado y asiéntelo en su lugar. 3. Vuelva a colocar los dos tornillos que fijan el teclado al reposamanos. ...
-
Página 26: Extracción De Los Módulos De Memoria
PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector de la parte posterior del equipo). PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. Puede aumentar la memoria del equipo instalando módulos de memoria en la placa base. Consulte el apartado "Especificaciones básicas" de la Guía de configuración y las especificaciones detalladas que aparecen en support.dell.com/manuals para obtener información sobre la memoria compatible con el equipo. NOTA: los módulos de memoria comprados a Dell™ están incluidos en la garantía del equipo. El equipo tiene dos zócalos SODIMM accesibles, DIMM A y DIMM B, a los que se accede desde la parte inferior. Extracción de los módulos de memoria 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 27 3. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). 4. Coloque de nuevo la batería (consulte Sustitución de la batería). Conecte el adaptador de CA al equipo y a un enchufe. 5. Encienda el equipo. Cuando se reinicia, el equipo detecta el módulo de memoria y actualiza automáticamente la información de configuración del sistema. Para confirmar la cantidad de memoria instalada en el equipo, haga clic en ® Ayuda y soporte técnico® Información del sistema Dell. Regresar a la página de contenido...
-
Página 28: Mini-Card (Minitarjeta) Inalámbrica
PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. PRECAUCIÓN: mientras la minitarjeta no esté en el equipo, guárdela en un embalaje con protección antiestática (consulte "Protección contra descargas electrostáticas" en las instrucciones de seguridad suministradas con el equipo). NOTA: Dell no garantiza la compatibilidad ni proporciona asistencia para las minitarjetas que no sean de Dell. NOTA: según la configuración del equipo en el momento de su venta, es posible que no haya ranuras para minitarjetas o que no haya minitarjetas instaladas en ellas. Si ha pedido una minitarjeta inalámbrica con su equipo, ya estará instalada en él. El equipo admite una ranura para minitarjetas de longitud media para Red de área local inalámbrica (WLAN). Retirada de la minitarjeta ... -
Página 29: Colocación De La Minitarjeta
3. Vuelva a colocar el tornillo que fija la minitarjeta a la placa base. 4. Conecte los cables de antena a la minitarjeta de la siguiente manera: Conecte el cable blanco al conector marcado con el triángulo blanco. Conecte el cable negro al conector marcado con el triángulo negro. 5. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). 6. Coloque de nuevo la batería (consulte Sustitución de la batería). 7. Instale los controladores y utilidades de su equipo, según sea necesario. Para obtener más información, consulte la Guía tecnológica de Dell. NOTA: si va a instalar una tarjeta de comunicaciones que no sea de Dell, tiene que instalar las utilidades y controladores apropiados. Para obtener más información genérica acerca de los controladores, consulte la Guía tecnológica de Dell. Regresar a la página de contenido... -
Página 30: Extracción De La Unidad Óptica
Regresar a la página de contenido Unidad óptica Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la unidad óptica Colocación de la unidad óptica ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del equipo. -
Página 31: Retirada Del Reposamanos
7. Saque el teclado (consulte Extracción del teclado). 8. Para el Inspiron 1470: a. Afloje el tornillo cautivo de la cubierta WWAN/FCM y retírelo. b. Retire doce tornillos de la base del equipo. Un tornillo se encuentra en la ranura etiquetada como WWAN/FCM y tres tornillos se encuentran en el compartimiento de la unidad óptica. ... - Página 32 Cable de la pantalla Guías de los cables de antena de la Conector del botón de minitarjeta encendido Cable del botón de encendido Cables de antena de minitarjeta Ranura de la base del equipo 10 Conector del mouse táctil 11 Cable de la almohadilla de contacto 13. Para el Inspiron 1470, retire cuatro tornillos del reposamanos.
-
Página 33: Colocación Del Reposamanos
8. Vuelva a colocar la cubierta del botón de encendido (consulte Colocación de la cubierta del botón de encendido). 9. Vuelva a colocar los tornillos en la parte inferior del equipo. 10. Vuelva a colocar la cubierta WWAN/FCM en el Inspiron 1470. 11. Vuelva a colocar la minitarjeta (consulte Colocación de la minitarjeta). 12. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). - Página 34 14. Coloque de nuevo la batería (consulte Sustitución de la batería). Regresar a la página de contenido...
-
Página 35: Cubierta Del Botón De Encendido
Regresar a la página de contenido Cubierta del botón de encendido Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la cubierta del botón de encendido Colocación de la cubierta del botón de encendido ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. -
Página 36: Colocación De La Cubierta Del Botón De Encendido
6. Levante el pestillo del conector para desconectar el cable del botón de encendido de su placa. 1 Cubierta del botón de encendido 2 Cable del botón de encendido 3 Pestillo del conector 4 Panel del botón de encendido Colocación de la cubierta del botón de encendido 1. Coloque el cable del botón de encendido en el conector, a continuación, cierre el pestillo para fijar el cable a la placa del botón de encendido. 2. Coloque la cubierta del botón de encendido en el equipo y ajuste con cuidado la cubierta en su sitio. 3. Cierre el equipo y déle la vuelta. 4. Vuelva a colocar los tornillos en la base del equipo y el compartimiento de la batería. 5. Coloque de nuevo la batería (consulte Sustitución de la batería). Regresar a la página de contenido... -
Página 37: Extracción De Los Altavoces
Regresar a la página de contenido Altavoces Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de los altavoces Colocación de los altavoces ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de trabajar en el interior del equipo. - Página 38 2. Pase los cables del altavoz. 3. Vuelva a colocar los tres tornillos del altavoz derecho y los dos del izquierdo. 4. Vuelva a colocar la placa USB/ audio (consulte Colocación de la placa USB/Audio). 5. Vuelva a colocar la unidad de disco duro (consulte Sustitución de la unidad de disco duro). ...
-
Página 39: Extracción De La Placa Base
Regresar a la página de contenido Placa base Manual de servicio de Dell™ Inspiron™ 1470/1570 Extracción de la placa base Sustitución de la placa base Introducción de la etiqueta de servicio en el BIOS ADVERTENCIA: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. -
Página 40: Sustitución De La Placa Base
12. Extraiga la unidad de disco duro (consulte Extracción de la unidad de disco duro). 13. Extraiga la placa USB/Audio (consulte Extracción de la placa USB/audio). 14. Extraiga la placa del lector de tarjetas (consulte Extracción de la placa del lector de tarjetas). 15. Desconecte el cable de alimentación y el cable del ventilador de la placa base. Cable del ventilador Cable de alimentación Placa base ... -
Página 41: Introducción De La Etiqueta De Servicio En El Bios
9. Vuelva a colocar el reposamanos (consulte Colocación del reposamanos). 10. Coloque la batería de tipo botón (consulte Sustitución de la batería de tipo botón). 11. Vuelva a colocar la minitarjeta (consulte Colocación de la minitarjeta). 12. Conecte el cable USB/audio que se encuentra bajo la cubierta del módulo que está conectada a la placa base y la placa USB/audio. 13. Vuelva a colocar los módulos de memoria (consulte Colocación de los módulos de memoria). 14. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). 15. Vuelva a colocar la unidad óptica (consulte Colocación de la unidad óptica). 16. Coloque la batería (consulte Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. 17. - Página 42 Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows, Windows Vista y el logotipo del botón de inicio de Windows Vista marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 43: Extracción De La Placa Usb/Audio
12. Desconecte el cable USB/audio de la placa base. 13. Desconecte el cable del altavoz de la placa USB/audio. 14. Para el Inspiron 1470, retire el tornillo que fija la placa USB/audio a la base del equipo. -
Página 44: Colocación De La Placa Usb/Audio
Cables USB/audio (2) Placa USB/Audio Tornillo (Inspiron 1470) Conectores USB (2) Cable del altavoz Conectores de audio (2) Para el modelo Inspiron 1570, retire los tres tornillos que fijan la placa USB/audio a la base del equipo. Tornillos (3) (Inspiron 1570) ... - Página 45 11. Vuelva a colocar la minitarjeta (consulte Colocación de la minitarjeta). 12. Conecte el cable que se encuentra bajo la cubierta del módulo que está conectada a la placa base y la placa USB/audio. 13. Vuelva a colocar la cubierta del módulo (consulte Colocación de la cubierta del módulo). 14. Vuelva a colocar la unidad óptica (consulte Colocación de la unidad óptica). 15. Coloque de nuevo la batería (consulte Sustitución de la batería). Regresar a la página de contenido...
