Ligar os cabos aos terminais
Conexão do conector ISO
A disposição dos pinos nos conectores ISO
depende do tipo do veículo. Certifique-se
que fez as conexões correctamente para
evitar danos ao aparelho.
A ligação predefinida das cablagens é
descrita em 1 abaixo. Se os pinos do
conector ISO se apresentarem como
ilustrado em 2, faça as ligações conforme
ilustrado.
Assegure-se que torna a ligar o cabo
conforme indicado 2 abaixo para instalar
esta unidade em automóveis Volkswagen.

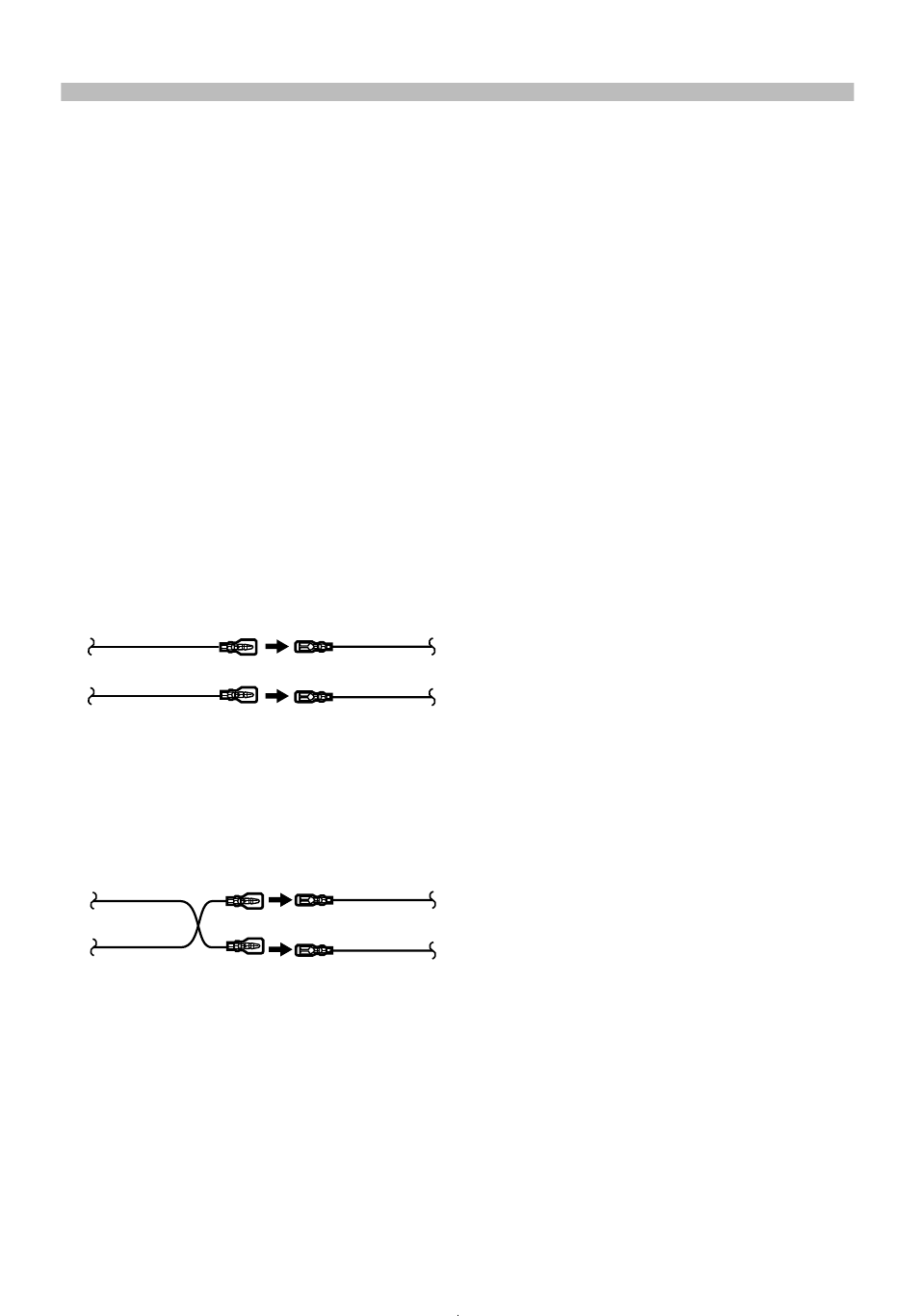

1 (Definição predefinida) O pino A-7
(vermelho) do conector ISO do veículo
está ligado com a ignição e o pino
A-4 (amarelo) está ligado à fonte de
alimentação constante.
Cabo de ignição
(vermelho)
Aparelho
Cabo de bateria
(amarelo)
2 O pino A-7 (vermelho) do conector
ISO do veículo está ligado à fonte de
alimentação constante e o pino A-4
(amarelo) está ligado à ignição.
Cabo de ignição
(vermelho)
Aparelho
Cabo de bateria
(amarelo)
