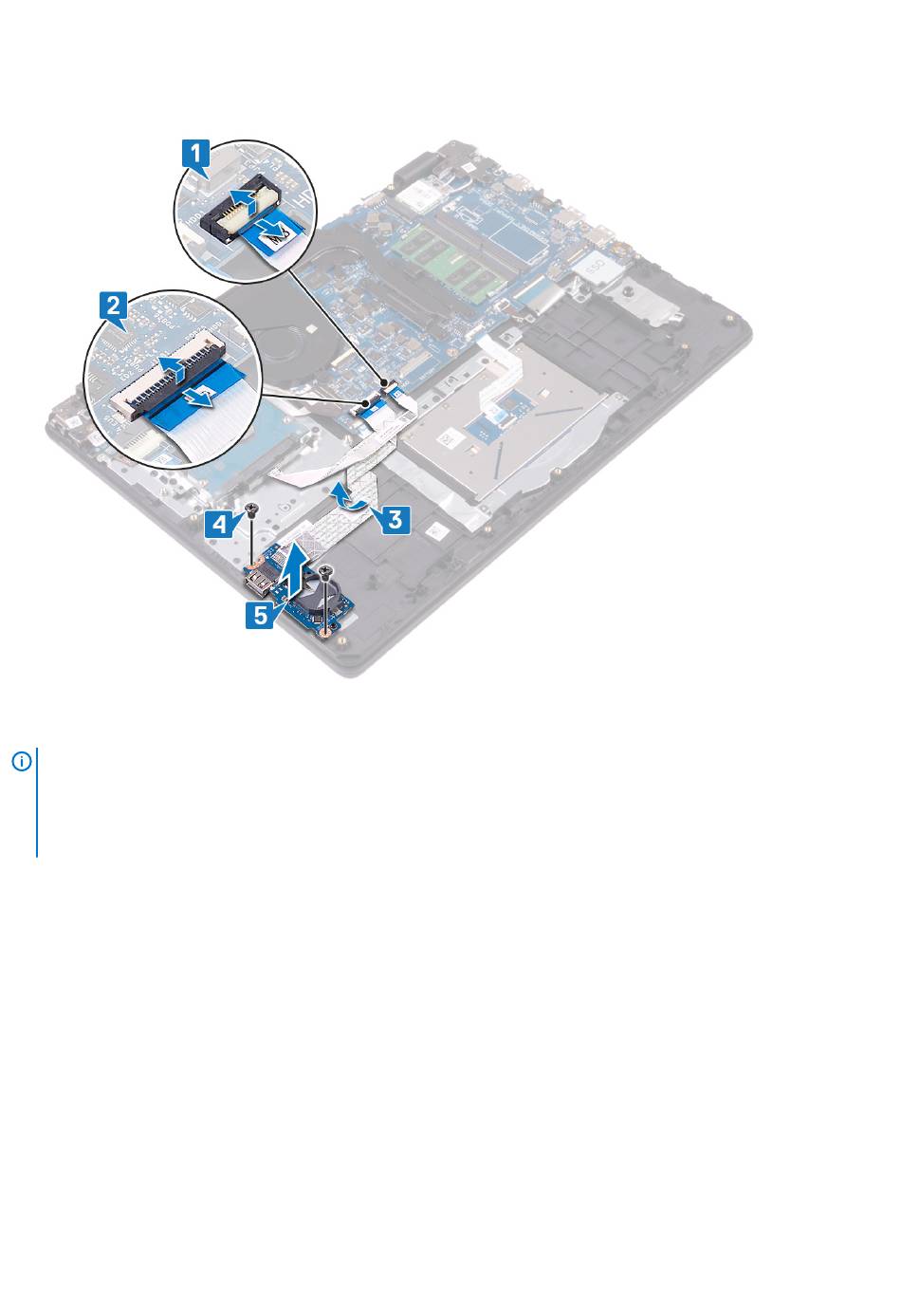

3. Despegue el cable de la placa de E/S del ensamblaje del teclado y del reposamanos.
4. Quite los dos tornillos (M2x4) que fijan la placa de E/S al ensamblaje del teclado y el reposamanos.
5. Levante la placa de E/S, junto con el cable, para quitarla del ensamblaje del teclado y el reposamanos.
Colocación de la placa de E/S
NOTA:
Antes de manipular el interior del equipo, lea la información de seguridad que se envía con el equipo y siga los
pasos en
Antes de manipular el interior del
aparecen en
Después de manipular el interior del
seguridad recomendadas, consulte la página principal de cumplimiento de normativas en
regulatory_compliance.
Procedimiento
1. Mediante los postes de alineación, coloque la placa de E/S en el ensamblaje del teclado y el reposamanos.
2. Reemplace los dos tornillos (M2x4) que fijan la placa de E/S al ensamblaje del teclado y el reposamanos.
3. Adhiera el cable de la placa de E/S al ensamblaje del teclado y del reposamanos.
4. Coloque el cable de la unidad de disco duro en la placa base y cierre el pestillo para fijar el cable.
5. Conecte el cable de la placa de E/S a la tarjeta madre y cierre el pestillo para fijar el cable.
42
Extracción e instalación de componentes
equipo. Después de manipular el interior del equipo, siga las instrucciones que
equipo. Para obtener información adicional sobre prácticas de
www.dell.com/
