- Página 1 ACTinBOX MAX6 Custom Shutter Actuador KNX de 6 salidas para persianas personalizadas ZN1IO-AB60 Versión del programa de aplicación: [1.2] Edición del manual: [1.2]_a www.zennio.com...
-
Página 2: Tabla De Contenido
ACTinBOX MAX6 Custom Shutter Contenido Actualizaciones del documento ....................3 Introducción ........................4 1.1 ACTinBOX MAX6 ......................4 1.2 ACTinBOX MAX6 Custom Shutter .................. 5 1.3 Instalación ........................7 Configuración ........................9 2.1 Salidas individuales ....................... 9 2.2 Canales de persiana ...................... 9 2.3 Canales de persiana personalizada................ -
Página 3: Actualizaciones Del Documento
ACTinBOX MAX6 Custom Shutter ACTUALIZACIONES DEL DOCUMENTO Versión Modificaciones Página(s) Cambios en el programa de aplicación: • Optimización de la gestión de las órdenes de apertura y cierre de relés, en particular de las que afectan a varios canales simultáneamente. -
Página 4: Introducción

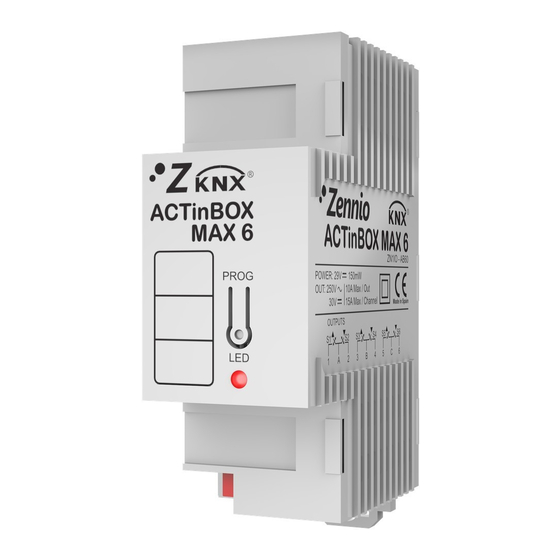

ACTinBOX MAX6 Custom Shutter 1 INTRODUCCIÓN 1.1 ACTINBOX MAX6 ACTinBOX MAX6 es un actuador KNX que combina en un mismo dispositivo las siguientes características: 6 salidas binarias multifunción (salidas de relé) de 10A cada una, configurables como: Hasta 3 canales para control preciso de persianas (con o sin lamas). -
Página 5: Actinbox Max6 Custom Shutter
Nota: este manual de usuario se centra en el programa de aplicación ACTinBOX MAX6 Custom Shutter. En caso de utilizar el programa de aplicación ACTinBOX MAX6, consúltese el correspondiente manual, disponible en la página web de Zennio: http://www.zennio.com. 1.2 ACTINBOX MAX6 CUSTOM SHUTTER Este programa de aplicación permite el control de persianas de tipo “personalizado”,... - Página 6 No utilizar la función “persiana personalizada” si las salidas van a conmutar circuitos con tensiones superiores a 10 VDC. Zennio exime toda responsabilidad en caso de incompatibilidad o efectos no deseados, y en particular en caso de no respetarse estas advertencias.
-
Página 7: Instalación
1.3 INSTALACIÓN ACTinBOX MAX6 se conecta al bus KNX mediante el conector KNX incorporado. Una vez que el dispositivo es alimentado con tensión a través del bus, se podrá descargar tanto la dirección física como el programa de aplicación asociado. - Página 8 Nota: si este botón se mantiene pulsado en el momento en que se aplica la tensión de bus, ACTinBOX MAX6 entra en modo seguro. El LED reacciona parpadeando en rojo cada 0,5 segundos. Salidas (1): punto de inserción de las clemas con tornillos (incluidas en el embalaje original) que permitirán conectar los diferentes sistemas que serán...
-
Página 9: Configuración
2 CONFIGURACIÓN 2.1 SALIDAS INDIVIDUALES El actuador ACTinBOX MAX6 dispone de 6 salidas de relé individuales que permitirán controlar diferentes cargas de manera autónoma. Cada salida puede ser habilitada o deshabilitada de forma independiente y cada una dispone de diferentes funcionalidades adicionales. - Página 10 Cada canal de persiana puede configurarse como persiana normal / toldo o como persiana con lamas orientables. Además del tipo de persiana, ACTinBOX MAX6 permite el uso de las siguientes funcionalidades de los canales de persiana: Tiempos. Permite configurar los tiempos básicos de recorrido de una persiana: tiempo de subida y tiempo de bajada, así...
-
Página 11: Canales De Persiana Personalizada
2.3 CANALES DE PERSIANA PERSONALIZADA Además de persianas / toldos y de persianas con lamas orientables, la aplicación ACTinBOX MAX6 Custom Shutter permite controlar persianas personalizadas (ver sección 1.2) conectadas a las salidas: Control básico de subida/bajada de las persianas. -
Página 12: Testeo De Las Salidas Mediante El Mando Ir
2.4 TESTEO DE LAS SALIDAS MEDIANTE EL MANDO IR El actuador ACTinBOX MAX6 incorpora un receptor de infrarrojos, situado en la zona del LED de programación, lo que permite, durante la instalación, probar las salidas del actuador desde un mando de infrarrojos Zennio (por ejemplo, el suministrado para el control de InZennio Z38i o ZAS;... -
Página 13: Parametrización Ets
“Editar parámetros” para comenzar con su configuración. 3.1 CONFIGURACIÓN POR DEFECTO Al entrar por primera vez en la edición de Parámetros de ACTINBOX MAX6, se mostrará la siguiente pantalla: Figura 6. Configuración por defecto Como puede verse en la Figura 6, las salidas y las funciones lógicas están... -
Página 14: Salidas Individuales
(opción por defecto). Figura 8. Posibles configuraciones de los canales 3.2.1 SALIDAS INDIVIDUALES Los parámetros son análogos a los del programa de aplicación ACTinBOX MAX6. Para más detalles, consúltese el manual de este último, disponible en la página web de Zennio: http://www.zennio.com. - Página 15 ACTinBOX MAX6 Custom Shutter Figura 9. Persiana personalizada Al habilitar en ETS un canal como persiana personalizada, aparecen automáticamente en la ventana de topología los siguientes objetos de comunicación, relacionados con el movimiento y el estado de la persiana y las lamas: “[CX] Subir/Bajar”: destinado a recibir del bus las órdenes de subir y bajar a...
- Página 16 ACTinBOX MAX6 Custom Shutter Será necesario establecer por parámetro los tiempos asociados al recorrido de la persiana y al movimiento de las lamas: Tiempo de subida/bajada (recorrido): tiempo que tarda la persiana en subir o bajar completamente. Este tiempo puede ser el mismo para la subida y para la bajada (en tal caso se deberá...
-
Página 17: Funciones Lógicas
“Medida de tiempos de persiana”, disponible en http://www.zennio.com. 3.3 FUNCIONES LÓGICAS Esta opción de ACTinBOX MAX6 Custom Shutter permite la ejecución de operaciones matemáticas o en lógica binaria con datos procedentes del bus KNX y enviar el resultado a través de objetos de comunicación de distintas longitudes, específicamente habilitados a tal efecto en el actuador. - Página 18 ACTinBOX MAX6 Custom Shutter Figura 10. Pantalla de Funciones Lógicas http://www.zennio.com Soporte técnico: http://zennio.zendesk.com...
-
Página 19: Anexo I. Objetos De Comunicación
ACTinBOX MAX6 ANEXO I. OBJETOS DE COMUNICACIÓN “ Rango funcional” muestra los valores que, independientemente de los permitidos por el bus dado el tamaño del objeto, tienen utilidad o un significado específico, porque así lo establezcan o restrinjan el estándar KNX o el propio programa de aplicación. - Página 20 ACTinBOX MAX6 1 Bit C - - W - DPT_Trigger [CN] Grabar Posición 2 1=Grabar Posición 2; 0=Nada 109, 111, 113 1 Bit C - - W - DPT_Enable [Sy] Bloqueo 1=Bloquear; 0=Desbloquear 1 Bit C - - W -...
-
Página 21: Únete Y Envíanos Tus Consultas Sobre Los Dispositivos Zennio
Únete y envíanos tus consultas sobre los dispositivos Zennio: http://zennio.zendesk.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.com info@zennio.com...
