- Página 1 ACTinBOX MAX6 Actuador KNX de 6 salidas ZN1IO-AB60 Versión del programa de aplicación: [3.3] Edición del manual: [3.3]_a www.zennio.com...
-
Página 2: Tabla De Contenido
ACTinBOX MAX6 Contenido Actualizaciones del documento ....................3 Introducción ........................4 1.1 ACTinBOX MAX6 ......................4 1.2 Instalación ........................4 Configuración ........................6 2.1 Salidas individuales ....................... 6 2.2 Canales de persiana ...................... 6 2.3 Testeo de las salidas mediante el mando IR ..............8 Parametrización ETS ...................... -
Página 3: Actualizaciones Del Documento
ACTinBOX MAX6 ACTUALIZACIONES DEL DOCUMENTO Versión Modificaciones Página(s) Cambios en el programa de aplicación: • Mejora de la gestión del búfer de órdenes de salida. [3.3]_a Añadido ejemplo sobre la funcionalidad de multiplicación. Revisión general de textos y estilos. Cambios en el programa de aplicación: [3.2]_a... -
Página 4: Introducción

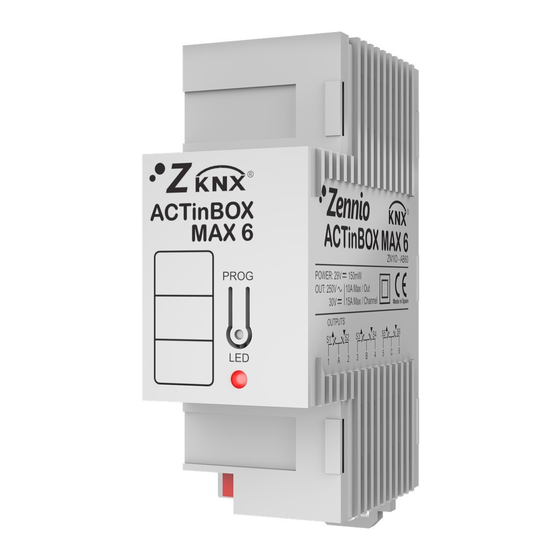

ACTinBOX MAX6 1 INTRODUCCIÓN 1.1 ACTINBOX MAX6 ACTinBOX MAX6 es un actuador KNX que combina en un mismo dispositivo las siguientes características: 6 salidas binarias multifunción (salidas de relé) de 10A cada una, configurables como: Hasta 3 canales para control preciso de persianas (con o sin lamas). - Página 5 LED asociado (3) se ilumina en rojo. Nota: si este botón se mantiene pulsado en el momento en que se aplica la tensión de bus, ACTinBOX MAX6 entra en modo seguro. El LED reacciona parpadeando en rojo cada 0,5 segundos.
-
Página 6: Configuración
2 CONFIGURACIÓN 2.1 SALIDAS INDIVIDUALES El actuador ACTinBOX MAX6 dispone de 6 salidas de relé individuales que permitirán controlar diferentes cargas de manera autónoma. Cada salida puede ser habilitada o deshabilitada de forma independiente y cada una dispone de diferentes funcionalidades adicionales. - Página 7 Cada canal puede configurarse como persiana normal / toldo o como persiana con lamas orientables. Además del tipo de persiana, ACTinBOX MAX6 permite el uso de las siguientes funcionalidades de los canales de persiana: Tiempos. Permite configurar los tiempos básicos de recorrido de una persiana: tiempo de subida y tiempo de bajada, así...
-
Página 8: Testeo De Las Salidas Mediante El Mando Ir
Parametrización ETS. 2.3 TESTEO DE LAS SALIDAS MEDIANTE EL MANDO IR El actuador ACTinBOX MAX6 incorpora en su diseño un receptor de infrarrojos, situado en la zona del LED de programación. Esta funcionalidad permite, durante la instalación, probar las salidas del actuador desde el mando de infrarrojos Zennio (el utilizado para el control de InZennio Z38i o ZAS;... -
Página 9: Parametrización Ets
Esta sección muestra la configuración por defecto desde la que se parte a la hora de parametrizar las opciones del dispositivo. Al entrar por primera vez en la Edición de Parámetros de ACTINBOX MAX6, se mostrará la siguiente pantalla: http://www.zennio.com Soporte técnico:... -
Página 10: Salidas
ACTinBOX MAX6 Figura 4. Configuración por defecto Como puede verse en la Figura 4, las salidas y las funciones lógicas están deshabilitadas por defecto, por lo que no se dispondrá de ningún objeto de comunicación hasta que se vayan habilitando las diferentes funcionalidades del actuador. -
Página 11: Salidas Individuales
ACTinBOX MAX6 3.2.1 SALIDAS INDIVIDUALES La Figura 7 representa un ejemplo de parametrización en ETS de un canal configurado como Salidas individuales. En este ejemplo, se parametriza el canal A, cuyas salidas individuales son la 1 y la 2. Figura 7. Canal A configurado como salidas individuales Al habilitar cada salida, aparecen automáticamente en la ventana de topología de ETS... -
Página 12: Duración Del Encendido: Determina El Tiempo Que Permanece
Estos parámetros se aplican en la temporización simple de la siguiente manera: o Cuando ACTinBOX MAX6 recibe un “1” por el objeto de comunicación “[SX] Temporización”, ordena encender la salida, aplicando el retardo al encendido y la duración correspondientes (si se ha parametrizado un valor distinto de 0). -
Página 13: Sin Multiplicación
ACTinBOX MAX6 • Multiplicación: permite aumentar progresivamente, en tiempo de ejecución, la duración del encendido y los retardos al encendido o al apagado de la salida. Se distinguen dos casos: o Sin multiplicación: • Si la cuenta del retardo de encendido ya está en marcha, se reiniciará... - Página 14 ACTinBOX MAX6 Ejemplo: se parametriza un retardo de encendido de 3 segundos, un retardo de apagado de otros 3 segundos, y una duración de encendido de 5 segundos. Las siguientes figuras reflejan algunas situaciones de ejemplo ante llegadas sucesivas del valor “0” ó “1” desde el bus (representadas con →0 y →1), respectivamente para los casos de...
- Página 15 Figura 9. Pantalla de temporizaciones. Intermitencia Es importante saber que ACTinBOX MAX6 permite parametrizar tanto una temporización simple como una intermitencia para la misma salida. Escenas: las escenas permiten el accionamiento sincronizado de varios de los dispositivos de la instalación domótica, de modo que con sólo enviar un...
- Página 16 “Escenas (Salidas)”, que aparece nada más activar en ETS la pestaña “Salidas”, aunque éstas estén deshabilitadas. Para el caso de las salidas individuales del actuador ACTinBOX MAX6, las escenas permiten asociar un valor numérico (comprendido entre 1 y 64; el valor 0 indica que la opción correspondiente estará...
- Página 17 Si en algún caso el período de monitorización expira, ACTinBOX MAX6 ejecutará la acción que haya sido parametrizada (a no ser que no implique un cambio en el estado de la salida). Esta situación no tendrá...
- Página 18 ACTinBOX MAX6 antes, cualquier acción sobre la salida será ignorada hasta que la alarma sea desactivada. Ver la siguiente figura. “[OX] Alarma”=1 Activación automática “[OX] Alarma”=0 “[OX] Alarma”=0 Estado de la 2 minutos salida 2 minutos Reacción (de la salida al saltar la alarma): mediante este parámetro...
- Página 19 ACTinBOX MAX6 Estado final (de la salida al concluir la alarma): mediante este parámetro puede configurarse que la salida adopte alguno de estos estados cuando la alarma se desactiva: • Como está. • Encendida (ON). • Apagada (OFF). •...
-
Página 20: Canal De Persiana
El envío del estado inicial de las salidas individuales tiene lugar siempre a través del objeto “[SX] Estado”. 3.2.2 CANAL DE PERSIANA ACTinBOX MAX6 permite también configurar sus salidas como canales de persiana, para poder llegar a controlar el movimiento de hasta 3 persianas distintas en una instalación domótica. - Página 21 Persiana con lamas orientables: son persianas especiales que poseen lamas cuyo movimiento puede manejarse con el mismo motor. Para este tipo de persianas, ACTinBOX MAX6 permite controlar los dos movimientos posibles: el giro de las lamas (para conseguir una mayor o menor incidencia de la luz exterior) y el movimiento de la persiana (para subirla o bajarla).
- Página 22 ACTinBOX MAX6 Figura 14. Canal B configurado como canal de persiana con lamas orientables Además del tipo de persiana, será necesario configurar las funciones específicas que se desea tengan las persianas de la instalación, que serán comunes a ambos tipos de persiana: Tiempos: en esta sección se definen los tiempos (en décimas de segundo)
- Página 23 ACTinBOX MAX6 subiendo/bajando y se envía una orden de bajar/subir, ACTinBOX MAX6 detendrá unos instantes (tiempo de seguridad parametrizado) la persiana antes de invertir el movimiento. Se recomienda un valor no inferior a 5 décimas de segundo (valor por defecto en el parámetro).
- Página 24 “[CX] Posición de persiana deseada”, de 1 byte, expresado en porcentaje (%). Cada vez que ACTinBOX MAX6 recibe por ese objeto un nuevo valor (por ejemplo, 48%), mueve la persiana hasta la posición correspondiente (en el caso del ejemplo, un poco más arriba de la mitad).
- Página 25 Escenas: esta función posibilita el uso de escenas para controlar la persiana. Permite elegir la posición en la que se situará la persiana en función del número de escena que llega a ACTinBOX MAX6 a través del objeto de 1 byte “Escenas (Persianas)”.
- Página 26 Ejemplo: En una instalación domótica se desea utilizar 3 escenas para el control de una persiana con lamas orientables mediante ACTinBOX MAX6: las escenas 4, 6 y 18. Las posiciones en las que se quiere situar la persiana son: Al activarse la escena 4, persiana arriba.
- Página 27 ACTinBOX MAX6 ACTinBOX MAX6 podrá realizar diferentes acciones ante dos eventos externos distintos. Figura 16. Pantalla de alarmas En esta pantalla se puede configurar los siguientes parámetros: Número de alarmas: se puede elegir entre habilitar una o dos alarmas por canal de persiana.
- Página 28 Si en algún caso el período de monitorización expira, ACTinBOX MAX6 ejecutará la acción que haya sido parametrizada (a no ser que no implique un cambio en el estado de la salida). Esta situación no tendrá...
- Página 29 ACTinBOX MAX6 Reacción (del canal al saltar la alarma): mediante este parámetro se puede configurar el estado que se desea tenga la persiana al saltar la alarma, pudiendo elegir entre: • Detener la persiana. • Arriba. • Abajo. •...
- Página 30 Subir/Bajar” y la baja al recibir un “1”). Por tanto, si se activa esta función, ACTinBOX MAX6 subirá la persiana al recibir un “1” y la bajará al recibir un “0” por el objeto de comunicación de 1 bit “[CX] Movimiento Invertido”.
- Página 31 Configuración inicial: esta función permite elegir la posición de la persiana que ACTinBOX MAX6 asumirá u ordenará al inicio (tras una descarga desde ETS o al volver la tensión del bus). Puede parametrizarse una configuración por defecto o personalizada.
- Página 32 Nota: en caso de producirse un fallo de tensión en el bus KNX mientras está en curso el movimiento de una persiana, ACTinBOX MAX6 abrirá el relé de salida antes de apagarse, como medida de seguridad. A la vuelta de la tensión del bus no se reanudará...
-
Página 33: Funciones Lógicas
ACTinBOX MAX6 3.3 FUNCIONES LÓGICAS Esta opción de ACTinBOX MAX6 permite la ejecución de operaciones matemáticas o en lógica binaria con datos procedentes del bus KNX y enviar el resultado a través de objetos de comunicación de distintas longitudes, específicamente habilitados a tal efecto en el actuador. -
Página 34: Anexo I. Control Preciso De Lamas
Persiana Normal/Toldo Persiana con lamas orientables En función del tipo de persiana, el programa de aplicación de ACTinBOX MAX6 mostrará unas opciones u otras. En esta sección se tratarán los parámetros referentes al control de persianas con lamas orientables. - Página 35 ACTinBOX MAX6 persiana. Esto quiere decir que un movimiento de lamas originará un cambio de posición de la persiana. Solamente pueden girar hacia abajo Pueden girar hacia arriba… …y también hacia abajo Solamente pueden girar hacia arriba Figura 20. Posiciones "arriba" y "abajo" de las lamas A continuación se presenta la pantalla de configuración de persianas con Lamas...
- Página 36 ACTinBOX MAX6 persiana: Recorrido de la persiana, Tiempo seguridad ante cambio sentido, ¿Tiempos de subida y bajada distintos? y Tiempo adicional al llegar al límite. Todos ellos ya fueron explicados en el Apartado 3.2.2 de este manual. Por otro lado, aparecen los siguientes tiempos relativos al movimiento de las lamas de la persiana: Duración del giro completo de las lamas: se trata del tiempo, expresado...
- Página 37 ésta comenzará a moverse hacia abajo, al igual que las lamas, hasta que alcance la posición 100%. Al llegar a ese punto, la persiana ha completado su movimiento. En ese momento, ACTinBOX MAX6 corregirá la posición de las lamas, moviéndolas hasta que alcancen la posición que tenían previamente (50%, en este caso).
- Página 38 ACTinBOX MAX6 Para obtener información más detallada sobre la configuración y opciones de las distintas funciones de cada canal de persiana, consúltese el Apartado 3.2.2 del manual. http://www.zennio.com Soporte técnico: http://zennio.zendesk.com...
-
Página 39: Anexo Ii. Objetos De Comunicación
ACTinBOX MAX6 ANEXO II. OBJETOS DE COMUNICACIÓN Los valores de la columna RESET indican el valor del objeto tras un reinicio, si bien esto no implica que necesariamente este valor sea enviado al bus tras el reinicio. VALORES NÚMERO TAMAÑO... - Página 40 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET 1 Bit C - - W - [1.002] DPT_Bool Anterior [FL] Dato (1bit) 25 Dato de entrada binario (0/1) 1 Bit C - - W - [1.002] DPT_Bool...
- Página 41 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET [7.001] DPT_Value_2_Uncount 0 - 65535 Anterior 2 Bytes C - - W - [FL] Dato (2bytes) 6 Dato de entr. de 2 bytes [9.001] DPT_Value_Temp...
- Página 42 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET 1 Byte C T R - - [5.010] DPT_Value_1_Uncount 0-255 Anterior [FL] RESULTADO Función 7 (1byte) Resultado de la FUNCIÓN 7 1 Byte C T R - - [5.010] DPT_Value_1_Uncount...
- Página 43 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET 1 Bit C - - W - [1.5] DPT_Alarm Anterior [CB] Alarma 2 1=Alarma; 0=No Alarma 1 Bit C - - W - [1.5] DPT_Alarm...
- Página 44 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET 1 Bit C - - W - [1.003] DPT_UpDown Anterior [CB] Movimiento Invertido 0=Bajar Persiana; 1=Subir 1 Bit C - - W - [1.010] DPT_Start...
- Página 45 ACTinBOX MAX6 VALORES NÚMERO TAMAÑO ENT/SAL FLAGS TIPO DE DATO (DPT) NOMBRE FUNCIÓN RANGO 1ª VEZ RESET 1 Bit C - - W - [1.003] DPT_Enable Anterior [CC] Bloqueo 1=Bloquear; 0=Desbloquear 1 Bit C - - W - [1.5] DPT_Alarm...
-
